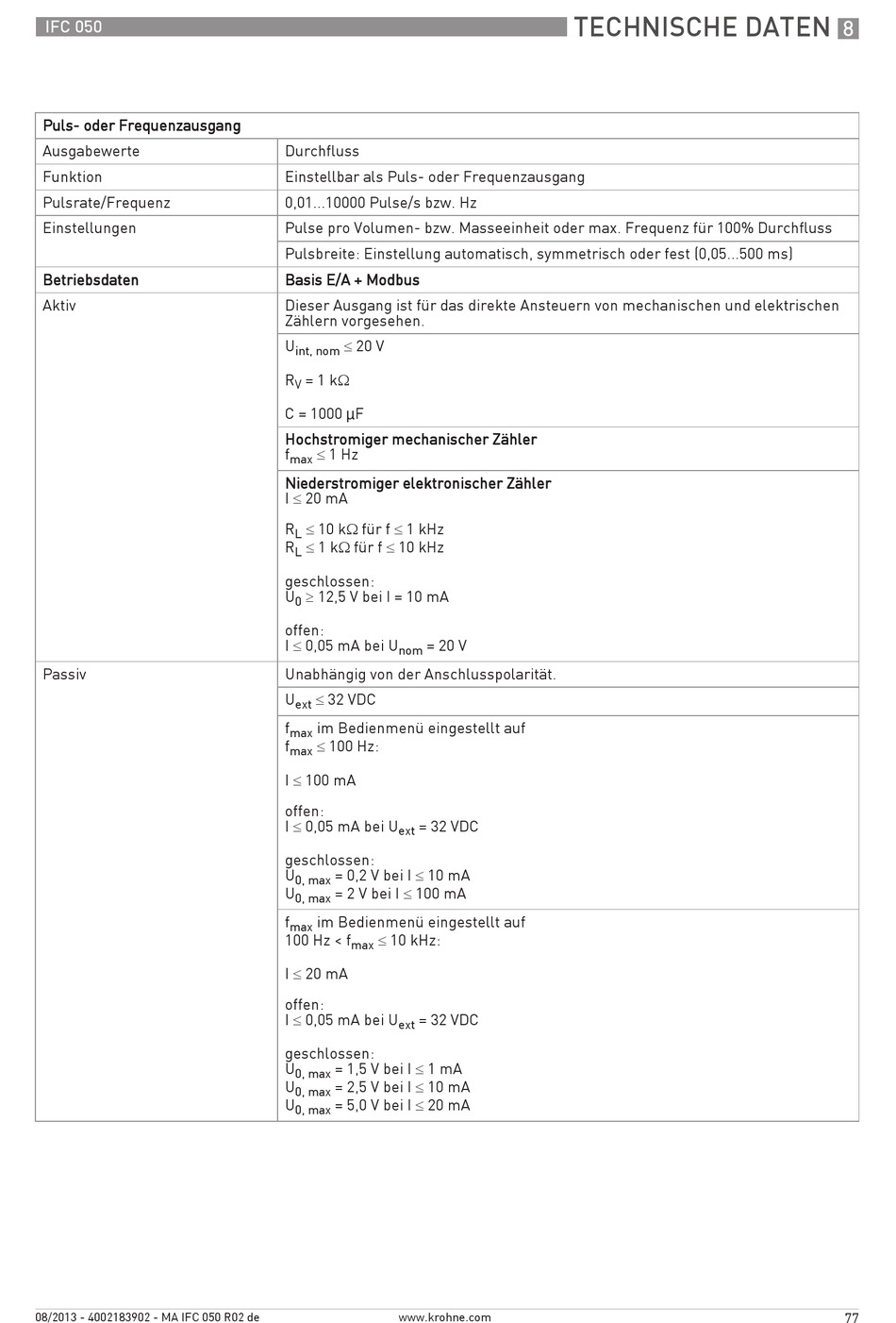

KROHNE IFC 050 Converter Handbuch Seite 77

IFC 050
Puls- oder Frequenzausgang Puls- oder Frequenzausgang Puls- oder Frequenzausgang Puls- oder Frequenzausgang
Ausgabewerte
Funktion
Pulsrate/Frequenz
Einstellungen
Betriebsdaten Betriebsdaten Betriebsdaten Betriebsdaten
Aktiv
Passiv
08/2013 - 4002183902 - MA IFC 050 R02 de
Durchfluss
Einstellbar als Puls- oder Frequenzausgang
0,01...10000 Pulse/s bzw. Hz
Pulse pro Volumen- bzw. Masseeinheit oder max. Frequenz für 100% Durchfluss
Pulsbreite: Einstellung automatisch, symmetrisch oder fest (0,05...500 ms)
Basis E/A + Modbus Basis E/A + Modbus Basis E/A + Modbus Basis E/A + Modbus
Dieser Ausgang ist für das direkte Ansteuern von mechanischen und elektrischen
Zählern vorgesehen.
≤ 20 V
U
int, nom
R = 1 kΩ
V
C = 1000 µF
Hochstromiger mechanischer Zähler Hochstromiger mechanischer Zähler Hochstromiger mechanischer Zähler Hochstromiger mechanischer Zähler
≤ 1 Hz
f
max
Niederstromiger elektronischer Zähler Niederstromiger elektronischer Zähler Niederstromiger elektronischer Zähler Niederstromiger elektronischer Zähler
I ≤ 20 mA
≤ 10 kΩ für f ≤ 1 kHz
R
L
≤ 1 kΩ für f ≤ 10 kHz
R
L
geschlossen:
≥ 12,5 V bei I = 10 mA
U
0
offen:
I ≤ 0,05 mA bei U
= 20 V
nom
Unabhängig von der Anschlusspolarität.
≤ 32 VDC
U
ext
f im Bedienmenü eingestellt auf
max
≤ 100 Hz:
f
max
I ≤ 100 mA
offen:
I ≤ 0,05 mA bei U
= 32 VDC
ext
geschlossen:
= 0,2 V bei I ≤ 10 mA
U
0, max
= 2 V bei I ≤ 100 mA
U
0, max
f im Bedienmenü eingestellt auf
max
≤ 10 kHz:
100 Hz < f
max
I ≤ 20 mA
offen:
I ≤ 0,05 mA bei U
= 32 VDC
ext
geschlossen:
= 1,5 V bei I ≤ 1 mA
U
0, max
= 2,5 V bei I ≤ 10 mA
U
0, max
= 5,0 V bei I ≤ 20 mA
U
0, max
