ELEKTRISCHE ANSCHLÜSSE
4

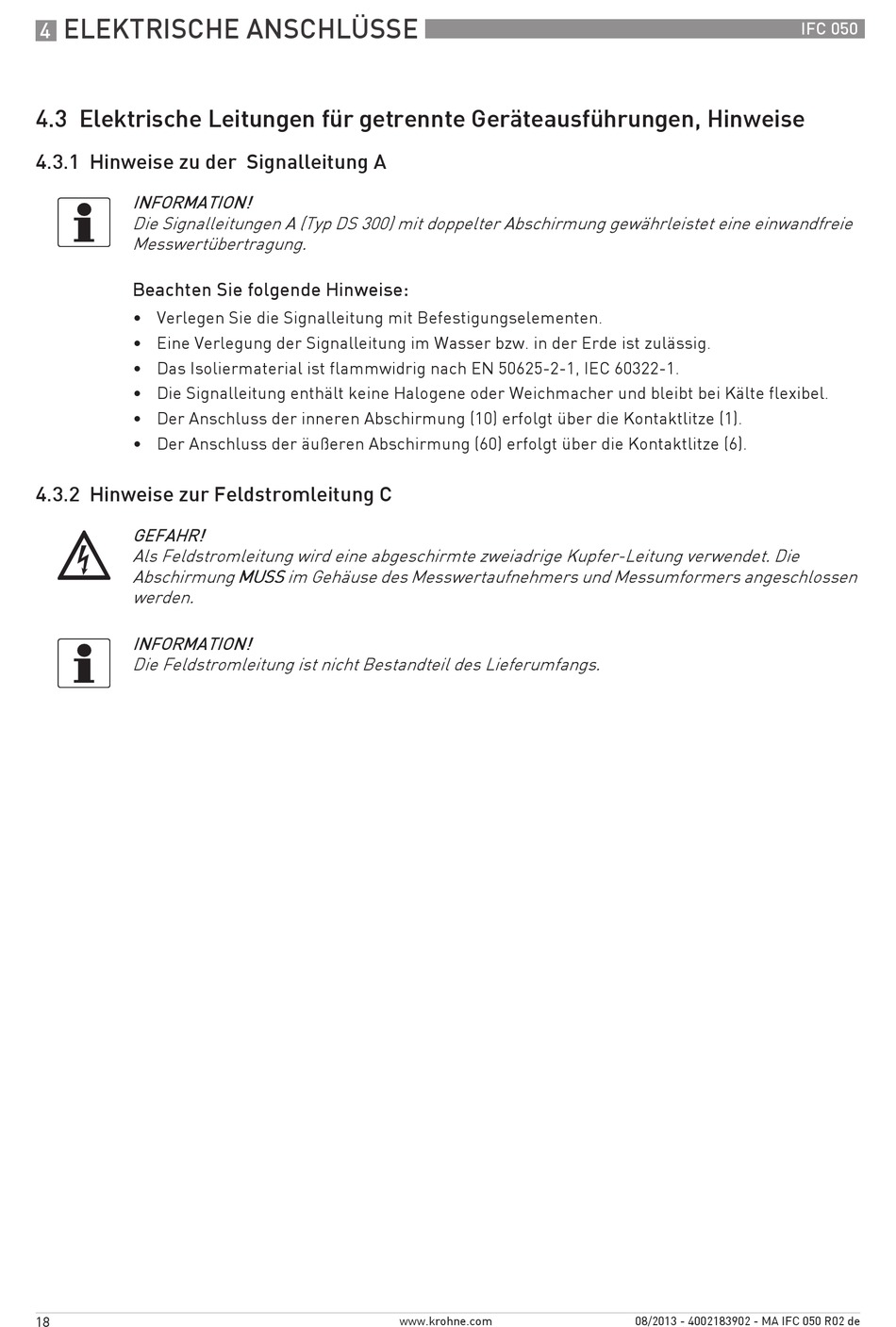

4.3 Elektrische Leitungen für getrennte Geräteausführungen, Hinweise

4.3.1 Hinweise zu der Signalleitung A

INFORMATION!
Die Signalleitungen A (Typ DS 300) mit doppelter Abschirmung gewährleistet eine einwandfreie
Messwertübertragung.
Beachten Sie folgende Hinweise:
• Verlegen Sie die Signalleitung mit Befestigungselementen.
• Eine Verlegung der Signalleitung im Wasser bzw. in der Erde ist zulässig.
• Das Isoliermaterial ist flammwidrig nach EN 50625-2-1, IEC 60322-1.
• Die Signalleitung enthält keine Halogene oder Weichmacher und bleibt bei Kälte flexibel.
• Der Anschluss der inneren Abschirmung (10) erfolgt über die Kontaktlitze (1).
• Der Anschluss der äußeren Abschirmung (60) erfolgt über die Kontaktlitze (6).

4.3.2 Hinweise zur Feldstromleitung C

GEFAHR!
Als Feldstromleitung wird eine abgeschirmte zweiadrige Kupfer-Leitung verwendet. Die
Abschirmung MUSS
werden.
INFORMATION!
Die Feldstromleitung ist nicht Bestandteil des Lieferumfangs.
18
MUSS im Gehäuse des Messwertaufnehmers und Messumformers angeschlossen
MUSS MUSS
www.krohne.com
IFC 050
08/2013 - 4002183902 - MA IFC 050 R02 de
