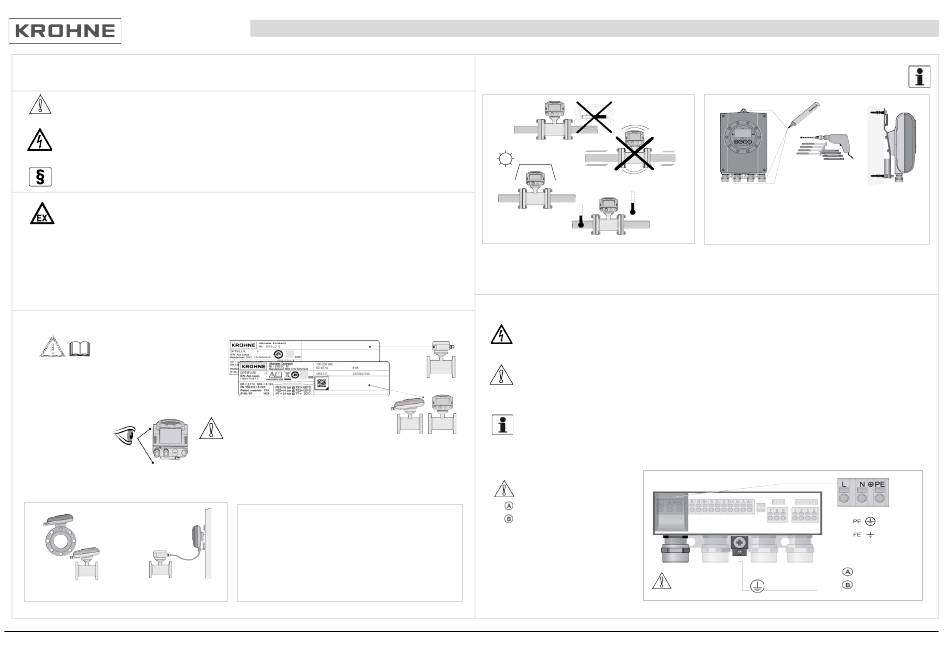

KROHNE IFC 050 Kurzanleitung

Quick Start
IFC 050
Messumformer für magnetisch-induktive Durchflussmessgeräte
Einbau, Montage, Inbetriebnahme und Wartung darf nur von entsprechend geschultem Personal vorgenommen werden.
Dieses Gerät erfüllt die Anforderungen der Niederspannungsrichtlinie. Die Geräte dürfen erst an die Energieversorgung
angeschlossen werden, wenn die Anweisungen im Handbuch gelesen wurden.
Die Verantwortung für dieses Gerät hinsichtlich Eignung, bestimmungsgemäßer Verwendung und
Korrosionsbeständigkeit der verwendeten Werkstoffe gegenüber der Messflüssigkeit liegt allein beim Betreiber.
Dieses Gerät darf nicht in explosionsgefährdeten oder gasexplosionsgefährdeten Bereichen verwendet werden!
Allgemein
Maximale Umgebungs- und Prozesstemperaturen
hängen von der Ausführung (z. B.
Auskleidungswerkstoff, Nennweite), der
Temperatur- und Schutzklasse sowie der
maximalen Oberflächentemperatur des
Messwertaufnehmers ab.
Prüfen Sie anhand des Typenschilds, ob das gelieferte
Gerät Ihrer Bestellung entspricht.
Geräteausführung(en)
Kompakt-Ausführung Getrennte Ausführung
06/2022 - 4009432301 - IFC 050 R04 de
Typenschild des Geräts (Beispiel)
Transport
- Keine speziellen Vorgaben
- Verwenden Sie die zum Transport an den Montageort die
Originalverpackung des Geräts.
Zur Ersteinrichtung empfehlen wir Ihnen dringend, zusätzlich im entsprechenden Handbuch nachzulesen!
1 Installation
Allgemeine Installationsanforderungen
Vibrationen / Elektromagnetische Felder vermeiden
Sonnenschutz verwenden / Prüfen Sie die Spezifikationen für Messstoff und Umgebungstemperatur
2 Elektrischer Anschluss
Arbeiten an den elektrischen Anschlüssen dürfen nur bei ausgeschalteter Spannungsversorgung durchgeführt werden.
Beachten Sie die auf dem Typenschild angegebenen elektrischen Daten! Beachten Sie die nationalen Vorschriften für
elektrische Installationen!
Das Gerät muss vorschriftsmäßig geerdet sein, um das Bedienpersonal vor elektrischem Schlag zu schützen.
Es darf kein Potentialunterschied zwischen dem Messwertaufnehmer und dem Gehäuse bzw. der Schutzerde des
Messumformers bestehen.
Die örtlich geltenden Gesundheits- und Arbeitsschutzvorschriften müssen ausnahmslos eingehalten werden. Sämtliche
Arbeiten am elektrischen Teil des Messgeräts dürfen nur von entsprechend ausgebildeten Fachkräften ausgeführt
werden.
Für weitere Informationen zu Anschlussoptionen siehe Handbuch. und die Signal- und Feldstromleitung konfektionieren
Elektrische Anschlüsse des Messumformers
100...230 VAC (-15% / +10%), 15 VA
24 VDC (-30% / +30%), 5,6 W
1
Für die spezifischen Einbaubedingungen siehe
Dokumentation des Messwertaufnehmers.
Wand-montage
Montage des Feldgehäuses, getrennte Ausführung
Spannungsversorgung - Erdung
PE N L
(FE) (L-) (L+)
2
