GERÄTEBESCHREIBUNG
2

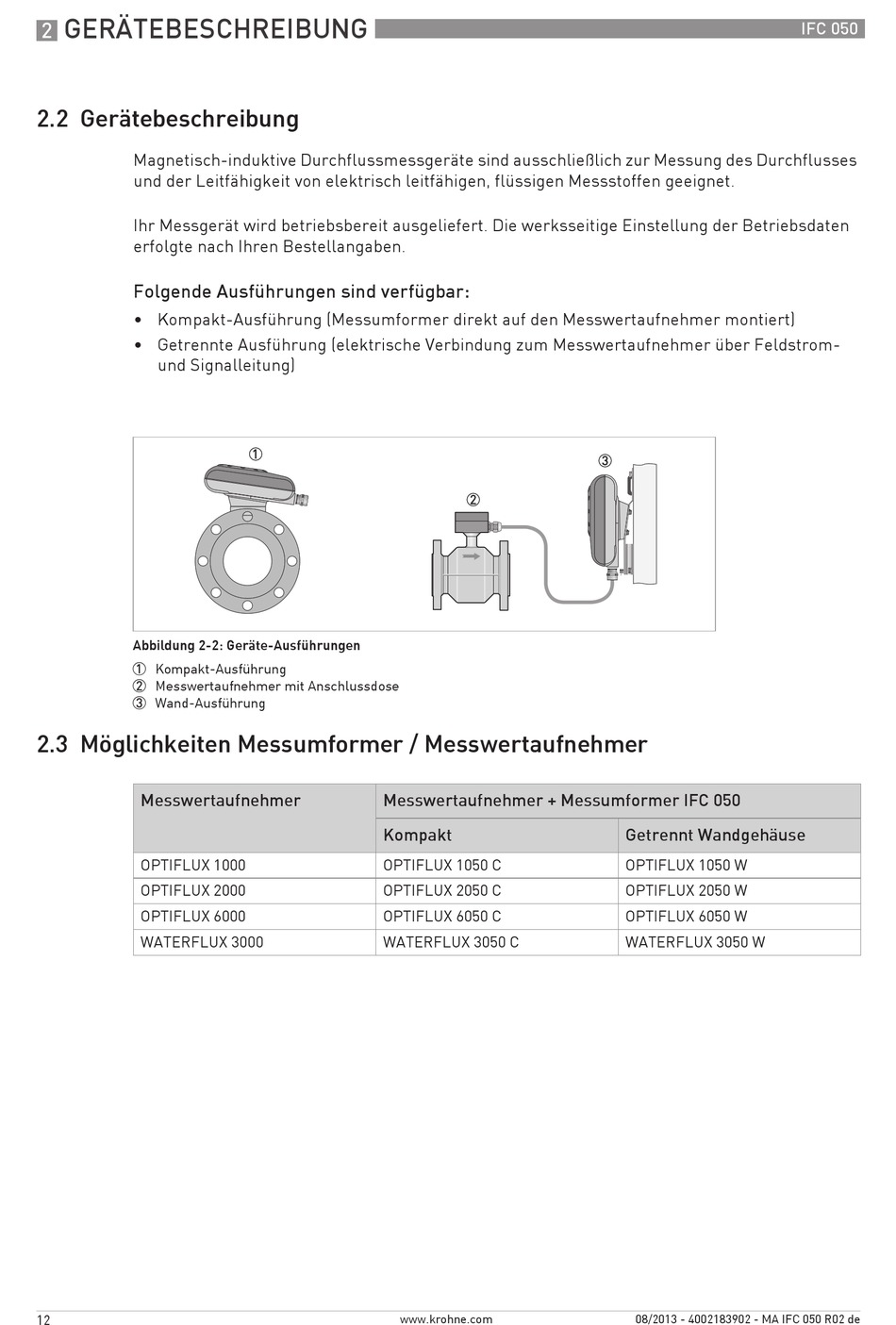

2.2 Gerätebeschreibung
Magnetisch-induktive Durchflussmessgeräte sind ausschließlich zur Messung des Durchflusses
und der Leitfähigkeit von elektrisch leitfähigen, flüssigen Messstoffen geeignet.
Ihr Messgerät wird betriebsbereit ausgeliefert. Die werksseitige Einstellung der Betriebsdaten
erfolgte nach Ihren Bestellangaben.
Folgende Ausführungen sind verfügbar:
• Kompakt-Ausführung (Messumformer direkt auf den Messwertaufnehmer montiert)
• Getrennte Ausführung (elektrische Verbindung zum Messwertaufnehmer über Feldstrom-
und Signalleitung)
Abbildung 2-2: Geräte-Ausführungen
1 Kompakt-Ausführung
2 Messwertaufnehmer mit Anschlussdose
3 Wand-Ausführung
2.3 Möglichkeiten Messumformer / Messwertaufnehmer
Messwertaufnehmer
OPTIFLUX 1000
OPTIFLUX 2000
OPTIFLUX 6000
WATERFLUX 3000
12
Messwertaufnehmer + Messumformer IFC 050
Kompakt
OPTIFLUX 1050 C
OPTIFLUX 2050 C
OPTIFLUX 6050 C
WATERFLUX 3050 C
www.krohne.com
Getrennt Wandgehäuse
OPTIFLUX 1050 W
OPTIFLUX 2050 W
OPTIFLUX 6050 W
WATERFLUX 3050 W
08/2013 - 4002183902 - MA IFC 050 R02 de
IFC 050
