...3 GRUND-KONFIGURATIONSLEVEL
3.7 Einstellen des Analogausgangs
Informationen.
• Analogausgang – entfällt bei 1901J (nicht erweiterungsfähige Version).
• Eingebaute Analogausgangsmodule – Kann zur Weiterführung jeder beliebigen Prozessvariablen
• Auswählbarer Bereich für Weiterführung – Ermöglicht die Auswahl der maximalen Auflösung für
• Einstellbarer Ausgangsbereich – Für Sonderausgänge und reverse Ausgänge.

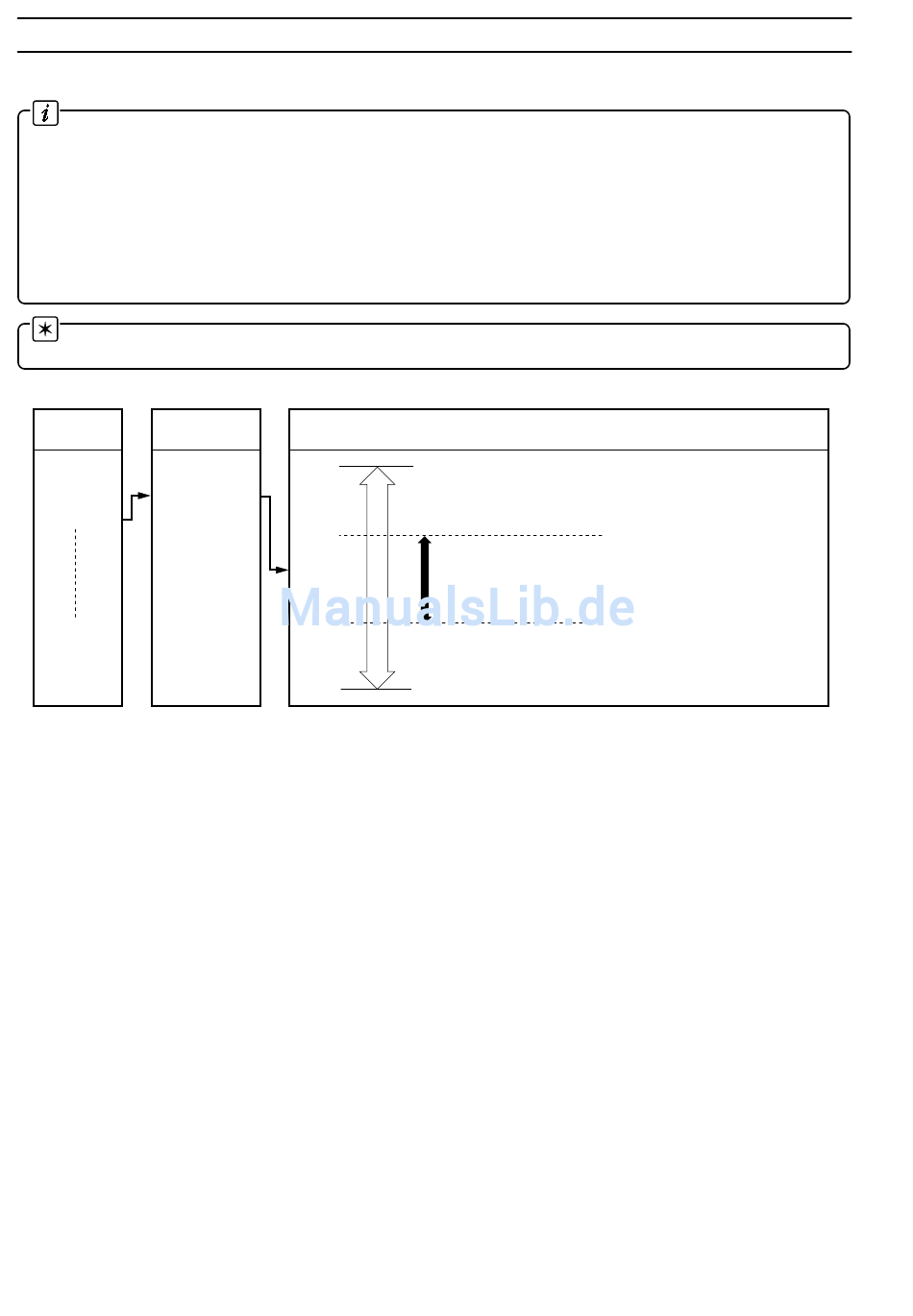

Hinweis. Das untenstehende Beispiel zeigt Analogausgang 1, der einen Teil des Einheitenbereichs der
Prozessvariable 1 (250 bis 750 °C) als einen Ausgangsstrom zwischen 4,0 und 20,0 mA weiterführt.
Auswahl des
Auswahl der
Analogausgangs
Ausgangsquelle
Ausgang 1
Ausgang 6
18
zugeordnet werden.
den jeweiligen Bereich.
PV1
PV2
PV3
PV4
Einstellung der Ausgangsbereiche
1000 °C (Einheitenbereich hoch)
750 °C (Weiterführungsbereich hoch)
Weiterführungsbereich
250 °C (Weiterführungsbereich niedrig)
0 °C (Einheitenbereich niedrig)
20,0mA (Ausgangsbereich hoch)
4,0mA (Ausgangsbereich niedrig)
