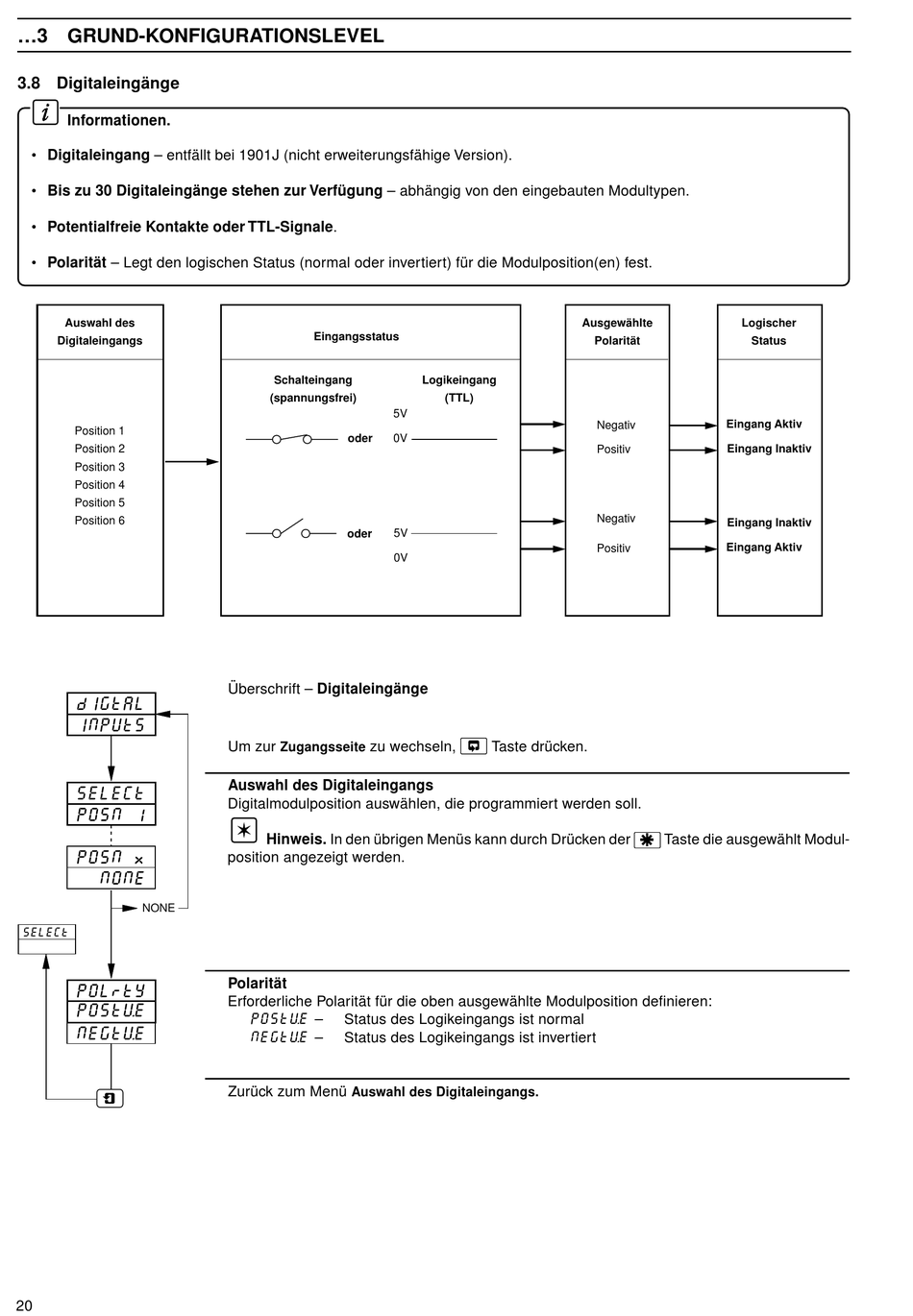

...3 GRUND-KONFIGURATIONSLEVEL
3.8 Digitaleingänge
Informationen.
• Digitaleingang – entfällt bei 1901J (nicht erweiterungsfähige Version).
• Bis zu 30 Digitaleingänge stehen zur Verfügung – abhängig von den eingebauten Modultypen.
• Potentialfreie Kontakte oder TTL-Signale.
• Polarität – Legt den logischen Status (normal oder invertiert) für die Modulposition(en) fest.
Auswahl des
Digitaleingangs
Position 1
Position 2
Position 3
Position 4
Position 5
Position 6
dIGtAL
INPUtS
SELECt
POSN 1
POSN x
NONE
NONE
SELECt
POLrtY
POStVE
NEGtVE
20
Eingangsstatus
Schalteingang
(spannungsfrei)
5V
oder
0V
5V
oder
0V
Überschrift – Digitaleingänge
Um zur
zu wechseln,
Zugangsseite
Auswahl des Digitaleingangs
Digitalmodulposition auswählen, die programmiert werden soll.
Hinweis. In den übrigen Menüs kann durch Drücken der
position angezeigt werden.
Polarität
Erforderliche Polarität für die oben ausgewählte Modulposition definieren:
POStVE
–
Status des Logikeingangs ist normal
NEGtVE
–
Status des Logikeingangs ist invertiert
Zurück zum Menü
Auswahl des Digitaleingangs.
Ausgewählte
Polarität
Logikeingang
(TTL)
Taste drücken.
Logischer
Status
Eingang Aktiv
Negativ
Eingang Inaktiv
Positiv
Negativ
Eingang Inaktiv
Eingang Aktiv
Positiv
Taste die ausgewählt Modul-
