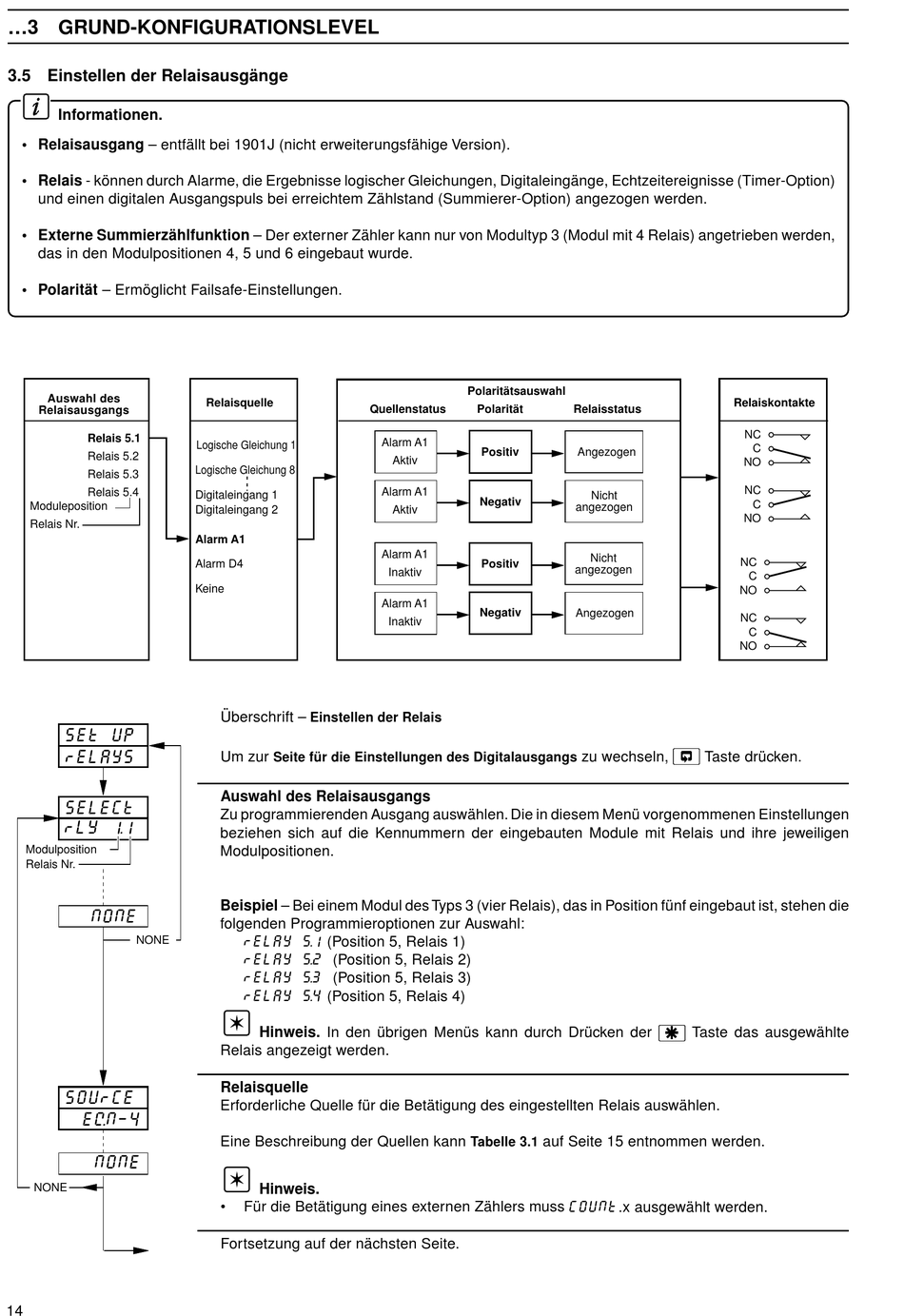

...3 GRUND-KONFIGURATIONSLEVEL
3.5 Einstellen der Relaisausgänge
Informationen.
• Relaisausgang – entfällt bei 1901J (nicht erweiterungsfähige Version).
• Relais - können durch Alarme, die Ergebnisse logischer Gleichungen, Digitaleingänge, Echtzeitereignisse (Timer-Option)
und einen digitalen Ausgangspuls bei erreichtem Zählstand (Summierer-Option) angezogen werden.
• Externe Summierzählfunktion – Der externer Zähler kann nur von Modultyp 3 (Modul mit 4 Relais) angetrieben werden,
das in den Modulpositionen 4, 5 und 6 eingebaut wurde.
• Polarität – Ermöglicht Failsafe-Einstellungen.
Auswahl des
Relaisausgangs
Relais 5.1
Relais 5.2
Relais 5.3
Relais 5.4
Moduleposition
Relais Nr.
SEt UP
rELAYS
SELECt
rLY 1. 1
Modulposition
Relais Nr.
NONE
NONE
SOUrCE
EQN–4
NONE
NONE
14
Relaisquelle
Logische Gleichung 1
Logische Gleichung 8
Digitaleingang 1
Digitaleingang 2
Alarm A1
Alarm D4
Keine
Überschrift –
Einstellen der Relais
Um zur
Seite für die Einstellungen des Digitalausgangs
Auswahl des Relaisausgangs
Zu programmierenden Ausgang auswählen. Die in diesem Menü vorgenommenen Einstellungen
beziehen sich auf die Kennummern der eingebauten Module mit Relais und ihre jeweiligen
Modulpositionen.
Beispiel – Bei einem Modul des Typs 3 (vier Relais), das in Position fünf eingebaut ist, stehen die
folgenden Programmieroptionen zur Auswahl:
rELAY 5. 1
(Position 5, Relais 1)
rELAY 5. 2
(Position 5, Relais 2)
rELAY 5. 3
(Position 5, Relais 3)
rELAY 5. 4
(Position 5, Relais 4)
Hinweis. In den übrigen Menüs kann durch Drücken der
Relais angezeigt werden.
Relaisquelle
Erforderliche Quelle für die Betätigung des eingestellten Relais auswählen.
Eine Beschreibung der Quellen kann
Hinweis.
•
Für die Betätigung eines externen Zählers muss
Fortsetzung auf der nächsten Seite.
Polaritätsauswahl
Quellenstatus
Polarität
Alarm A1
Positiv
Aktiv
Alarm A1
Negativ
Aktiv
Alarm A1
Positiv
Inaktiv
Alarm A1
Negativ
Inaktiv
Tabelle 3.1
Relaisstatus
Angezogen
Nicht
angezogen
Nicht
angezogen
Angezogen
zu wechseln,
Taste drücken.
Taste das ausgewählte
auf Seite 15 entnommen werden.
COUNt
.x ausgewählt werden.
Relaiskontakte
NC
C
NO
NC
C
NO
NC
C
NO
NC
C
NO
