...3 GRUND-KONFIGURATIONSLEVEL
3.4 Alarmeinstellung
Informationen.
•
Vier Alarme pro Kanal – Gekennzeichnet mit A1 bis D1 (für Kanal 1) bis zu A4 bis D4 (für Kanal 4).
•
Drei verschiedene Bediener-Bestätigungsoptionen
•
Globale Alarmbestätigung – Durch Digitaleingang, Alarm, Ergebnis der logischen Gleichung oder Echtzeitereignis
(falls Option vorhanden).
•
Hoch-/Tief-Prozessalarm
•
Hoch-/Tief-Ausgangsalarm
• Abweichungsalarm gross/klein
• Schnelle/langsame Änderungsrate – Für Prozessvariablenalarme.
• Einstellbarer Hysteresenwert – Verhindert das Oszillieren eines Alarmstatus.
• Zeithysterese – Ermöglicht die verzögerte Auslösung von Alarmen.
Prozeßvariable
Prozess
hoch
Prozess
niedrig
Ausgang
0
Zeit in Sekunden
Zähler
gestartet
Das Beispiel gilt für einen Zeithysteresewert von 70 Sekunden und Prozeß-Hoch-Alarm.
10

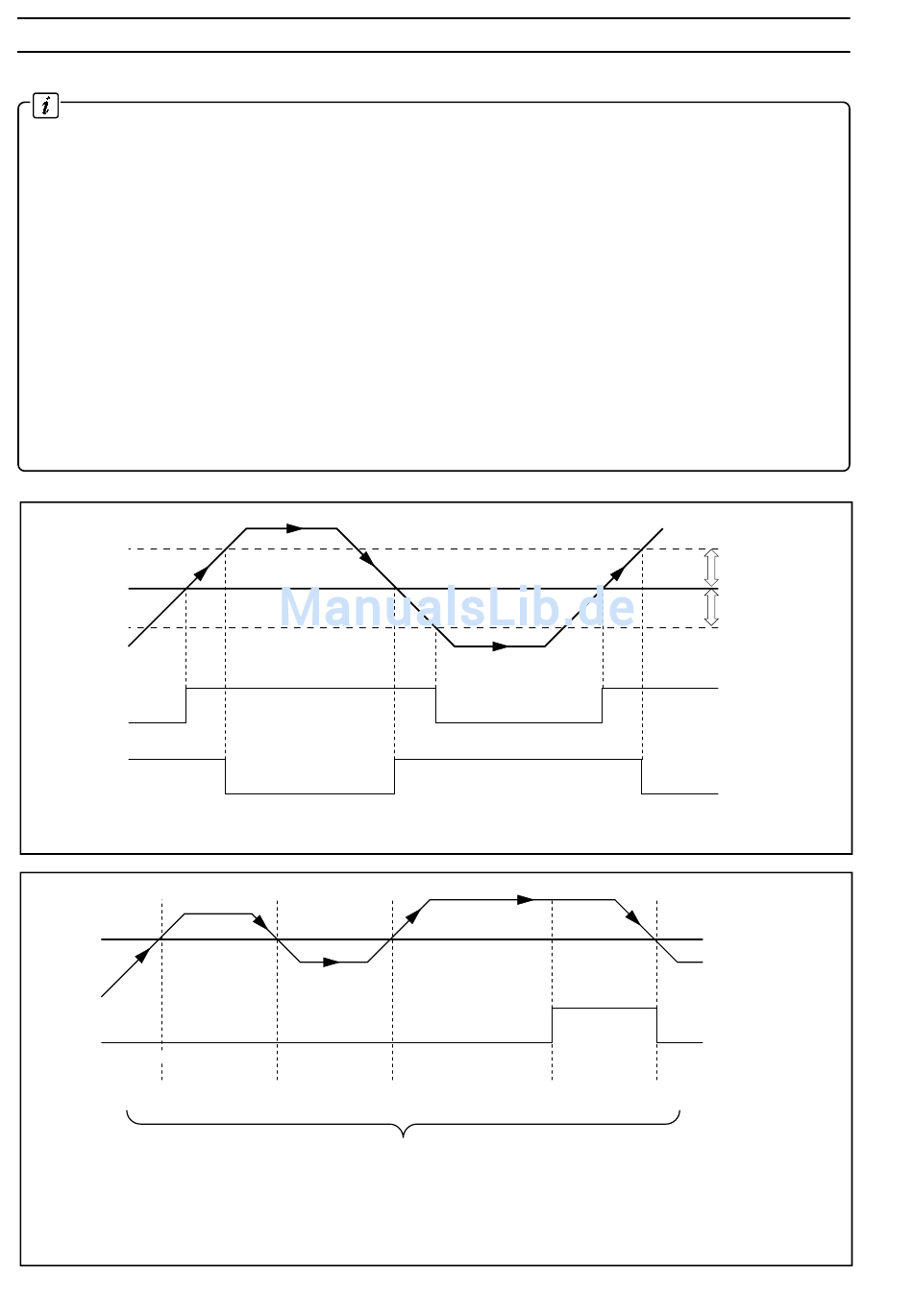

Abb. 3.3 Hoch-/Tief-Prozess mit Hysterese
40
0
Zählerrück-
Zähler
setzung
gestartet
Zeithysteresen-Status
Abb. 3.4 Zeithysteresen-Alarm
70
130
Abgelaufene
Zählerrück-
Hysteresezeit
setzung
Hysterese
Schaltpunkt
Hysterese
Alarm Ein
Alarm Aus
Alarm Ein
Alarm Aus
Alarmschaltpu
Alarm Ein
Alarm Aus
