- 3.3 Software verwenden
Erklärung

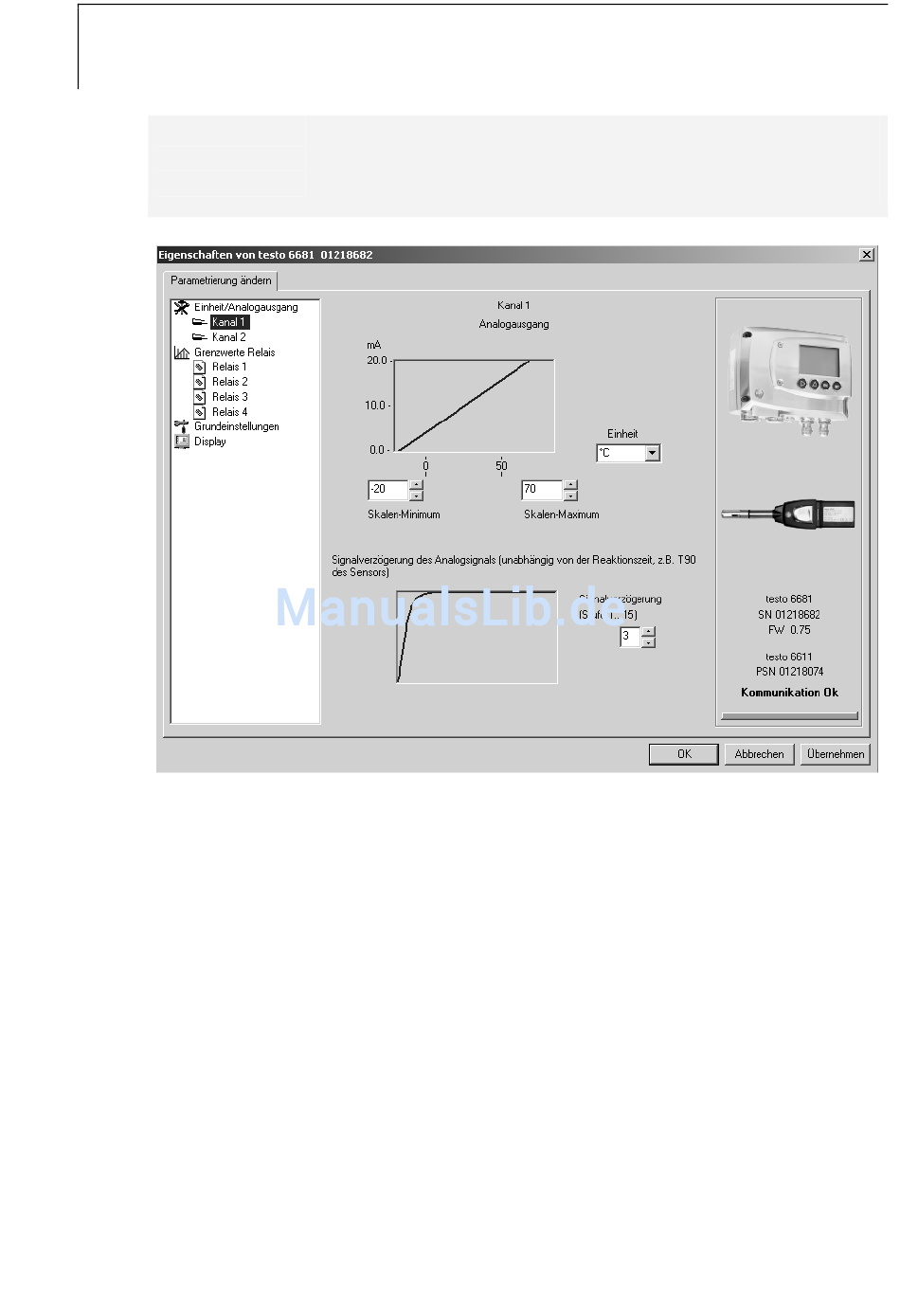

In dieser Maske werden alle Analogausgänge
parametriert.
Einheit: 0...1V / 5V / 10V oder 4...20 mA.
Vertikal: Aktuelle Variante des Analogausgangs (nicht
veränderbar).
Horizontal: Min/max. Skalen-Endpunkte der gewählten
Einheit.
Kurve dreht sich entsprechend dem eingegebenen Wert
bei Skalen-Minimum bzw. -maximum.
Die Endpunkte der Skalierung können bis zu den
hinterlegten Skalen-Minimum und Maximum ausgewählt
werden. Dabei kann zur Anpassung des Analogausgangs
an das Kundensystem über den Messbereich hinaus
skaliert werden, siehe Band 1, Kapitel 1.2.8, Seite 16.
