5.5 Hochdruckpumpe
1 Kolbendichtung
1 Werkzeug für Kolbendichtung
(6.2617.010)
Hülse zum Einsetzen der neuen Kolbendich-
tung.
￭￭￭￭￭￭￭￭
70

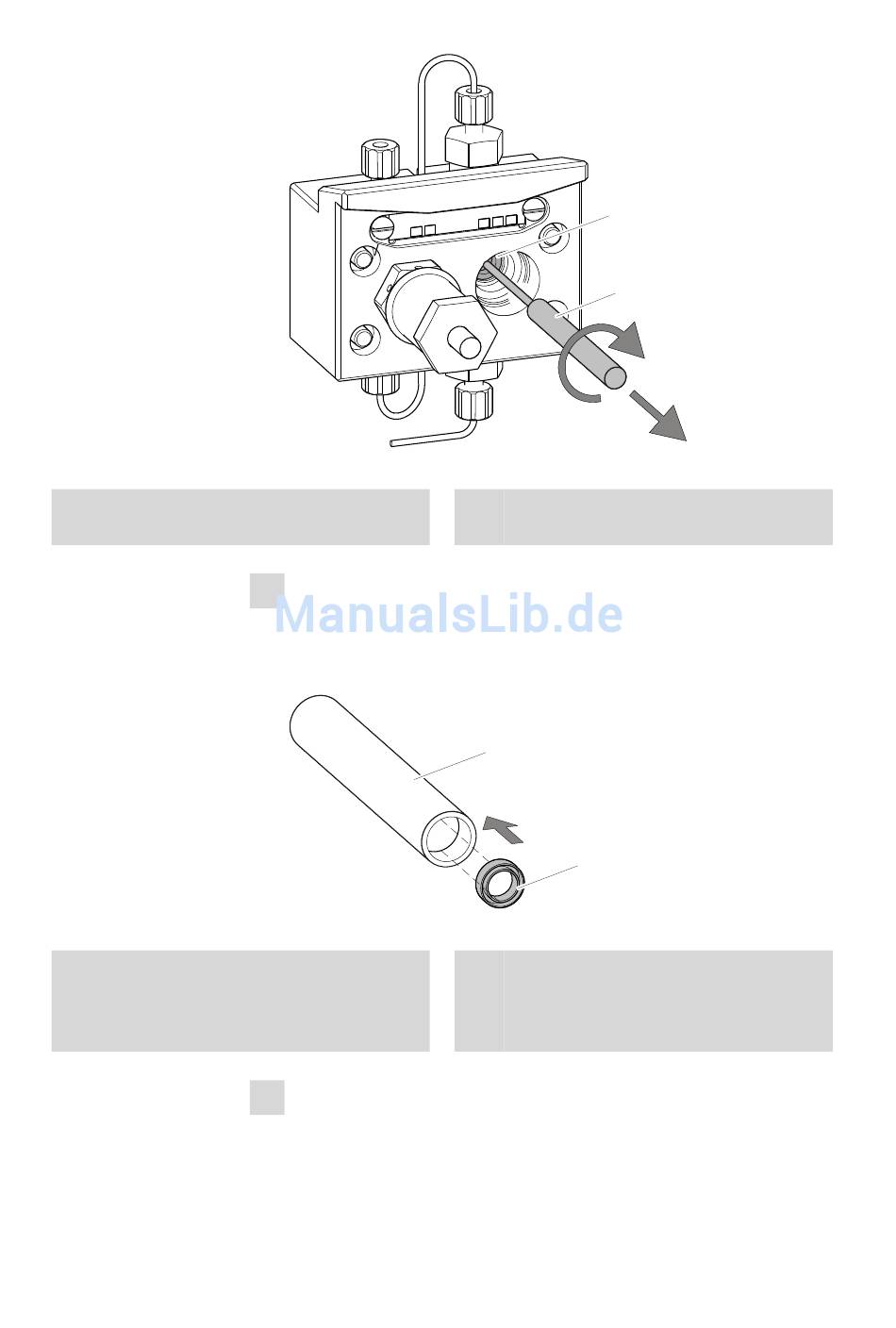

Abbildung 31 Kolbendichtung entfernen
2 Neue Kolbendichtung in Werkzeug einsetzen
Die neue Kolbendichtung von Hand fest in die Vertiefung der Hülse
des Werkzeugs für Kolbendichtung (30-2) einsetzen. Dabei muss die
Dichtungsfeder von aussen sichtbar sein.
Abbildung 32 Kolbendichtung in Werkzeug einsetzen

3 Neue Kolbendichtung in Pumpkopf einsetzen

Die Hülse des Werkzeugs für Kolbendichtung (30-2) mit der einge-
setzten Kolbendichtung in den Pumpenkopf einführen und die Dich-
1
2
2 Werkzeug für Kolbendichtung
Spitze des Werkzeugs.
1
2
2 Kolbendichtung
Bestellnummer: 6.2741.020
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭
881 Compact IC pro – Anion
