3.5
Kapillarverbindungen im IC-System
1
PEEK-Druckschraube (6.2744.014)
Verwendung am Injektionsventil.
3
PEEK-Druckschraube kurz (6.2744.070)
Verwendung an Hochdruckpumpe, Purge-
Ventil, Inline-Filter, Pulsationsdämpfer sowie
an der Vor- und Trennsäule.
881 Compact IC pro – Anion
Das Gerät sollte vor übermässigen Temperaturschwankungen und direkter
Sonneneinstrahlung geschützt sein.
Dieses Kapitel enthält allgemeine Informationen zu den Kapillarverbindun-
gen in den IC Geräten und Systemen.
Kapillarverbindungen zwischen zwei Komponenten eines IC-Systems
bestehen im Allgemeinen aus einer Verbindungskapillare und zwei Druck-
schrauben, mit welcher die Kapillare an den jeweiligen Bauteilen ange-
schlossen wird.
Druckschrauben
4
1

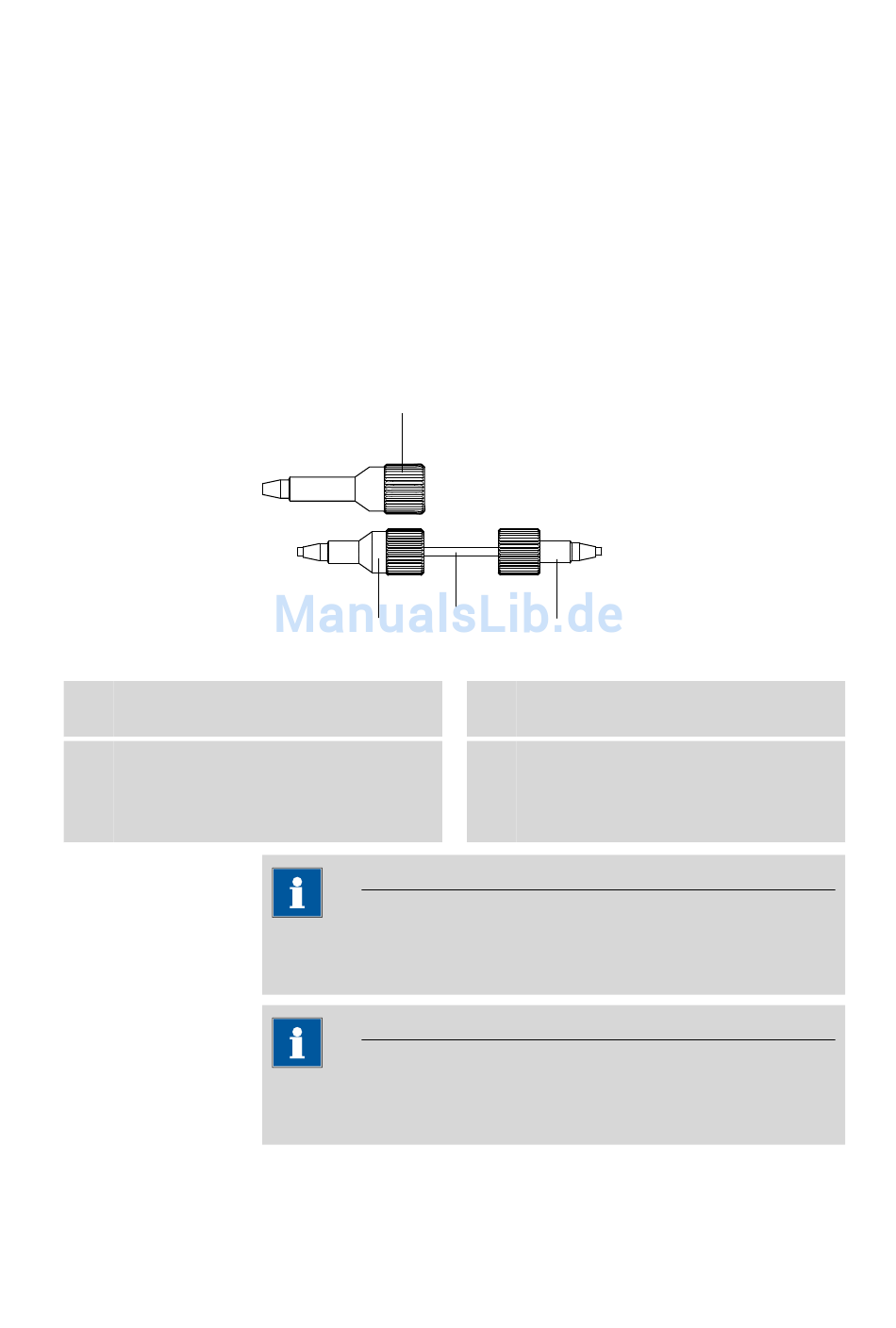

Abbildung 4
Anschluss von Kapillaren mit Druckschrauben
Hinweis
Um das Totvolumen möglichst gering zu halten, sollten Kapillarverbin-
dungen generell möglichst kurz sein.
Hinweis
Zur Verbesserung der Übersichtlichkeit können Kapillar- und Schlauch-
verbindungen mit dem Spiralband (6.1815.010) gebündelt werden.
2
3
2
Verbindungskapillare
4
PEEK-Druckschraube lang (6.2744.090)
Verwendung an speziellen Bauteilen. Wird
nicht in allen Geräten verwendet.
3 Installation
￭￭￭￭￭￭￭￭
17
