Martin RoboScan Pro 218 Bedienungshandbuch Seite 25

Anhang B
DIPSCHALTERTABELLE

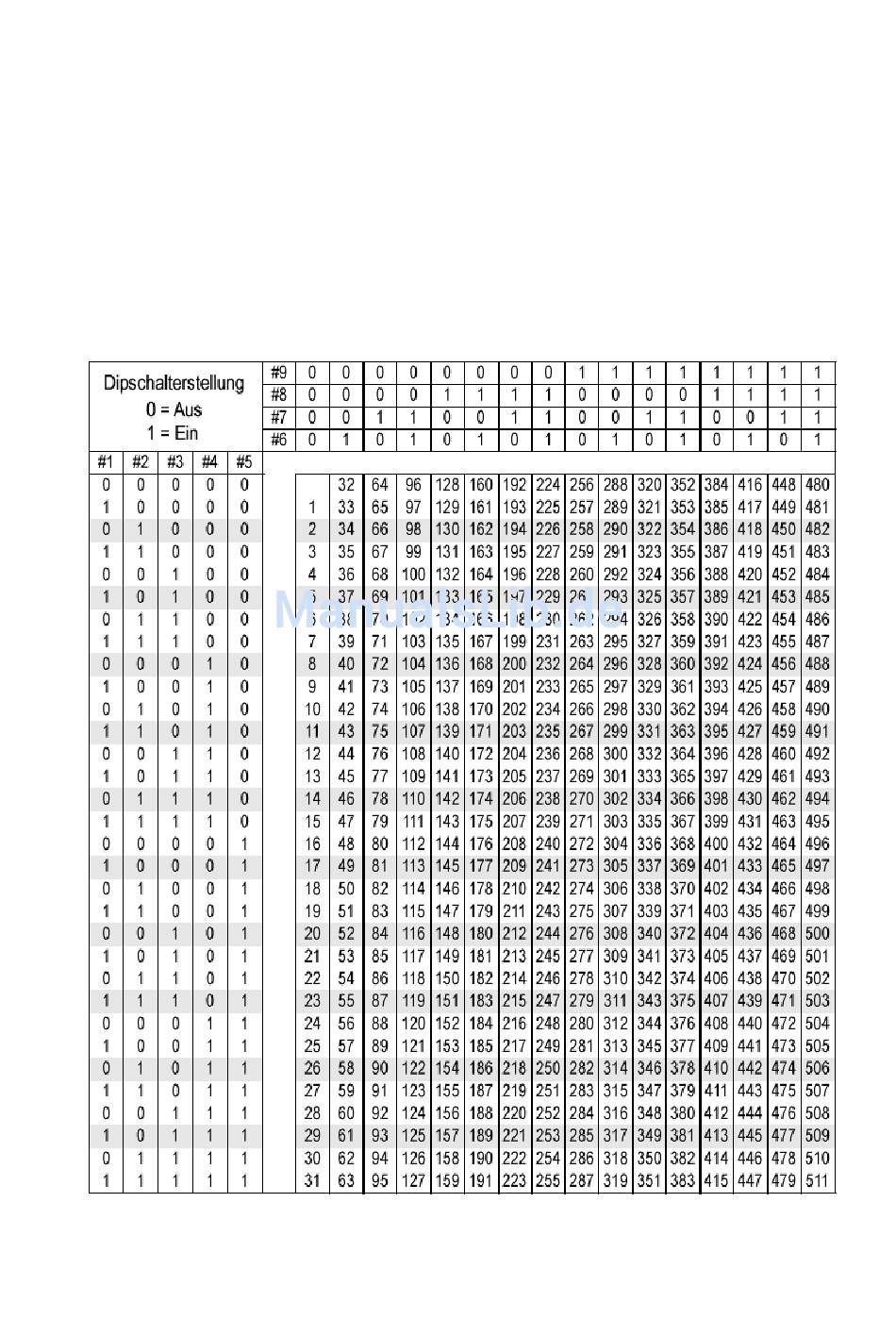

Die folgende Tabelle zeigt die Dipschalterstellungen für die Kanäle 1 bis 511. In
der Zeile des entsprechenden Kanals sind die Positionen der Dipschalter 1 bis 5
und in der Spalte die Positionen der Dipschalter 6 bis 9 dargestellt. Pin 10 des
Dipschalters sollte bei der Selektierung von Adressen immer ausgeschaltet sein.
Beispiel: Um die Adresse auf Kanal 212 zu setzen, müssen Sie die Dipschalter-
Pins 3, 5, 7 und 8 einschalten.
RoboScan Pro 218 - Bedienungshandbuch 25
