Justierung des Spiegels

Wenn die Pan- / Tiltmotoren Schritte überspringen oder der Spiegel nach dem
letzen Reset in unkorrekter Position verbleibt, sollte eine Neujustierung des
mechanischen Anschlages am Spiegelhalter des RoboScan vorgenommen
werden. Dieser Fehler kann auftreten, wenn der Spiegelhalter bei einem Reset
durch den Rückstoß vom mechanischen Anschlag um einen ganzen Schritt
versetzt wird.

Justierung des Panmotors

1. Bewegen Sie den Spiegel über den Controller in die linke obere Ecke,
während die Justierschraube (A1) wie in Abb. 2 dargestellt am oberen
mechanischen Anschlag positioniert wird.
2. Lösen Sie die Gegenmutter an der Justierschraube (A1).
3. Drehen Sie die Schraube (A1) etwa ½ bis 1 Drehung im Uhrzeigersinn.
Dadurch vergrößert sich der Abstand zwischen der Schraube und dem
mechanischem Anschlag (A2).
4. Ziehen Sie die Gegenmutter an der Justierschraube (A1) wieder fest.
5. Führen Sie einen wiederholten Reset aus, um die Korrektheit des neuen
Resetpunktes zu überprüfen.
6. Bewegen Sie den Spiegel über den Controller auf alle anderen Positionen.
Stellen Sie sicher, daß die Justierschraube (B1) den mechanischen Anschlag
(B2) nicht berührt. Justieren Sie gegebenenfalls die Schraube (B1)
entsprechend.
18

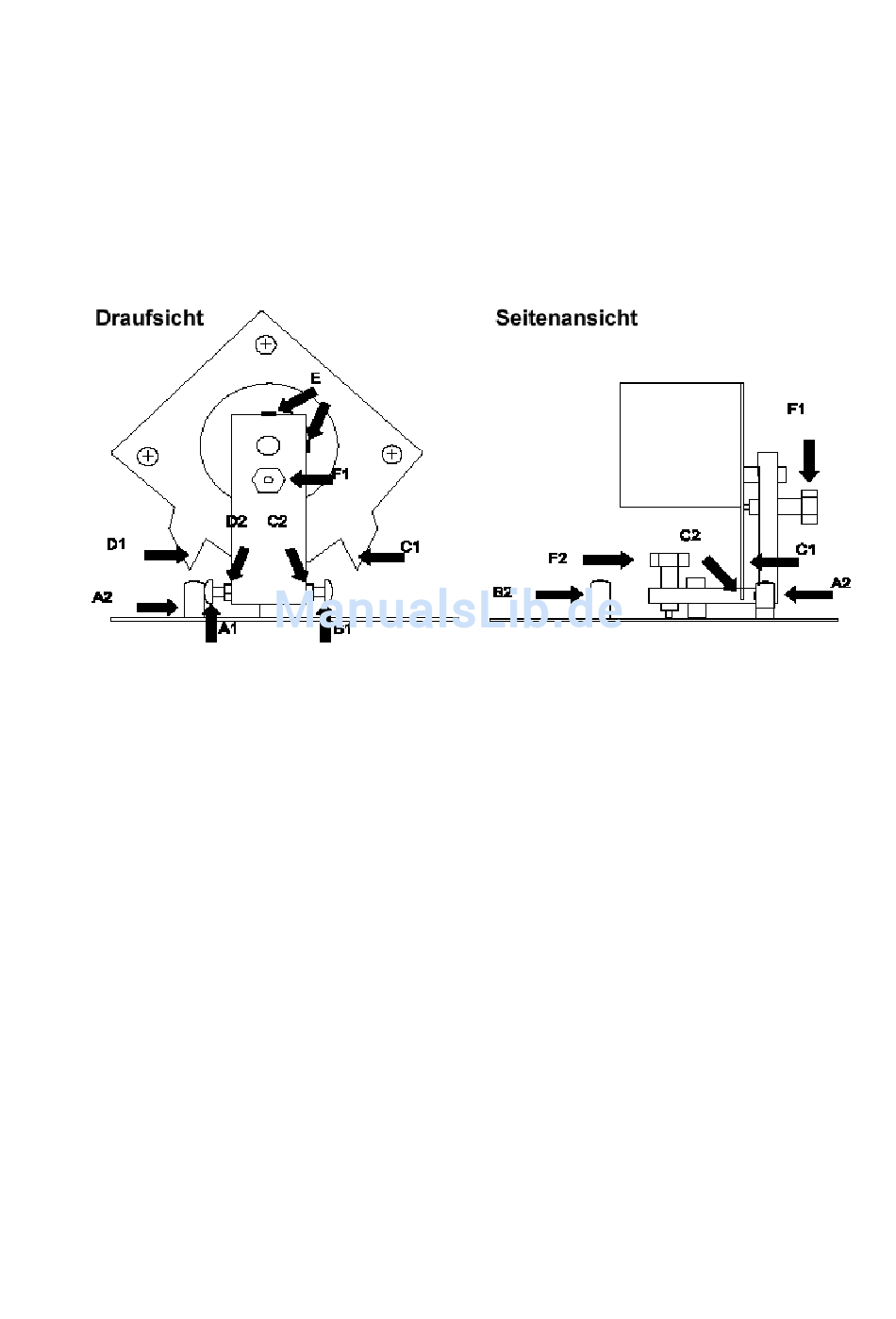

Abb.2: Justierung der Schrittmotoren
