Auswahl Des Dmx- Modus - Martin RoboScan Pro 218 Bedienungshandbuch

5. Warten Sie ca. 5 Minuten, bis die Lampe ihre maximale Helligkeit erreicht
hat. Positionieren Sie das Gerät oder den Spiegel manuell, daß der
Lichtkegel auf eine ebene, weiße Oberfläche projiziert wird.
6. Falls sich der Brennpunkt nicht in der Mitte der Projektion befindet, ist die
Lampe im Reflektor nicht zentriert. Wenn Sie eine der Justierschrauben
drehen, kann der Brennpunkt diagonal verschoben werden.
7. Um den Brennpunkt zu reduzieren, sollten Sie alle drei Justierschrauben ¼
Umdrehung gegen den Uhrzeigersinn drehen und prüfen, ob sich das
Resultat verbessert. Wiederholen Sie diesen Schritt, bis keine Verbesserung
der Leistung mehr festzustellen ist.
8. Falls der Lichtkegel am Rand heller als im Zentrum ist oder die Lichtleistung
zu schwach erscheint, sollten Sie alle drei Justierschrauben ¼ Umdrehung im
Uhrzeigersinn drehen und prüfen, ob sich das Resultat verbessert.
Wiederholen Sie diesen Schritt, bis keine Verbesserung der Leistung mehr
festzustellen ist.

Auswahl des DMX- Modus

Im Inneren des RoboScan Pro 218 befindet sich ein Jumper für die Auswahl der
DMX- Modi. Modus 3 ist die Standardeinstellung (Jumper auf Pin 4 und 5). Die
Auswahl von Modus 1 und 2 wird im Folgenden erläutert.
16

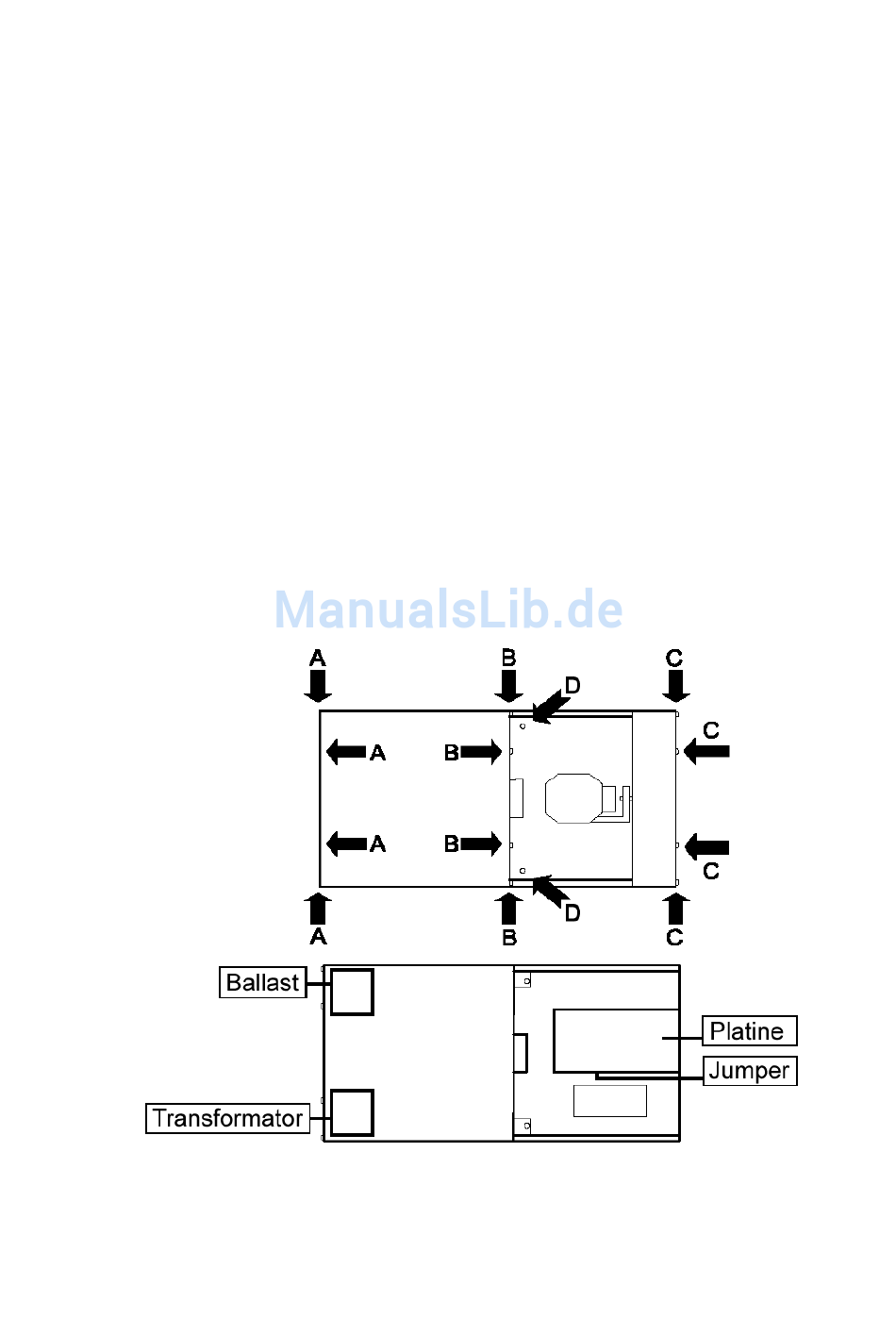

Abb.1: Position der Komponenten
RoboScan Pro 218 - Bedienungshandbuch
