10. KOMMUNIKATION
Für die Statusüberwachung der USV bzw. Optimierung des Normalbetriebs und die korrekte Ausführung der Abschaltung
nach Ablauf der Autonomiezeit ist die Kommunikationssoftware sowie Zubehör erhältlich. Diese Anwendungen ermöglichen die
Aufzeichnung aller Stromausfälle bzw. Batterieentladungen im Hinblick auf die Aktivierung eines automatischen Verfahrens zum
Schließen von Programmen in einer bestimmten Reihenfolge bzw. zur Systemabschaltung.
NETYS RT verfügt über serielle RS232- und USB-Kommunikationsschnittstellen sowie Steckplätze für Web-/SNMP-Karten.
10.1 KOMMUNIKATIONSLÖSUNGEN
• Local View ist die ideale USV Überwachung und Point-to-Point Abschaltlösung für die Betriebssysteme Windows®, Linux®
und Mac OS X®.
• Web/SNMP Manager (Web/SNMP Steckplatzkarte) für die Kontrolle über LAN mit dem TCP/IP-Protokoll und dem externen
Abschaltungsmanagement.
• BMS (JBUS-RS232 Schnittstelle), für eine Schnittstelle zwischen USV und einem BMS-System (Gebäudeleittechnisches
Netzwerksystem).
10.2 SCHNITTSTELLE USB
Die Kommunikation mit dem Server kann ohne Installation zusätzlicher Software direkt per USB-Schnittstelle (mittels HID-Protokoll,
soweit im Betriebssystem vorhanden) erfolgen. Nach dem Anschluss wird die USV-Erkennung auf die gleiche Weise durchgeführt
wie bei anderen Peripheriegeräten. Die Betriebsparameter werden per OS-Dienstmenü verwaltet. Verwenden Sie das mitgelieferte
Anschlusskabel.
10.3 SCHNITTSTELLE RS232
Diese Schnittstelle wird benötigt, damit Local View als ideale USV Überwachung und Point-to-Point Abschaltlösung laufen kann
für die Betriebssysteme Windows®, Linux® und Mac OS X®.
10.4 EPO PORT
Der NOT-AUS (EPO) Port ermöglicht dem Benutzer die Abschaltung der USV im Online-Modus oder im Batterie-Modus, wenn ein
Notfall auftritt. Benutzen Sie das RJ11-Kabel (nicht im Lieferumfang enthalten) für den Anschluss des EPO-Ports und einen vom
Benutzer zu liefernden Schalter.

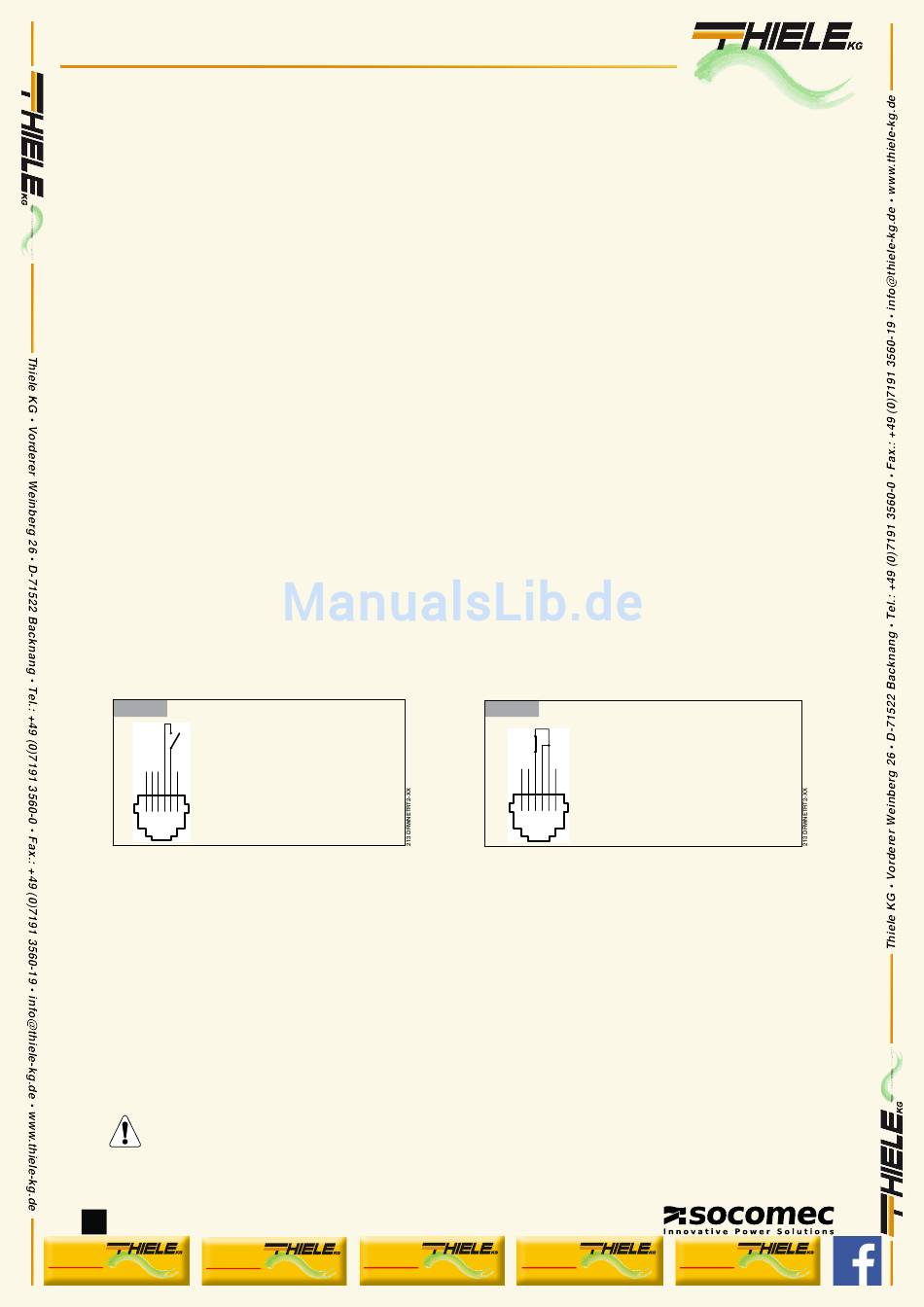

4-1
Schalter normal geöffnet.
Schließen Sie den Schalter
zwischen den Klemmen 4
und 5 an.
Schließen Sie den Schalter
für eine Sekunde, um die
1 2 3 4 5 6
USV zu stoppen
10.5 WEB-/SNMP-STECKKARTE (OPTIONAL)
Über diese Karte kann die USV direkt an ein LAN (RJ45 Ethernet) angeschlossen und per WEB-Browser und TCP/IP-Protokoll
fernüberwacht werden. Eine ausführliche Funktionsbeschreibung finden Sie in der dazugehörigen Dokumentation.
10.6 EINSATZ EINER RELAISSCHNITTSTELLE FÜR WARNMELDUNGEN
Mit dieser optionalen Karte (Steckkarte) lassen sich 6 Signale mit isolierten Kontakten mit Informationen zum Status der USV
verwalten. Die Maximalwerte für die Spannung/Stromstärke dieser Kontakte betragen 24 VDC bzw. 500 mA.
Relaiskontakte können individuell auf nicht offen (NO Standard) oder nicht geschlossen NC-Betrieb und bzw. eine benutzerdefinierte
Überwachung der USV eingestellt werden.
Bei Bedarf kann die USV auch mit einem fernbedienten externen Abschaltungskontakt ausgeschaltet werden. Der Befehl wird
bestätigt, wenn der Kontakt erfolgt ist und 3 Sekunden lang (Standard) gehalten wurde, wobei der externe Kontakt zwischen
gemeinsamen Klemmen und den Eingangsklemmen gemacht werden muss.
Der externe Kontakt MUSS speziell dafür und spannungsfrei sein, damit die USV nicht dauerhaft geschädigt
wird.
Der Eingang für die Abschaltung kann alternativ als Batterietesteingang konfiguriert werden.
