11
ZUSÄTZLICHE FUNKTIONEN

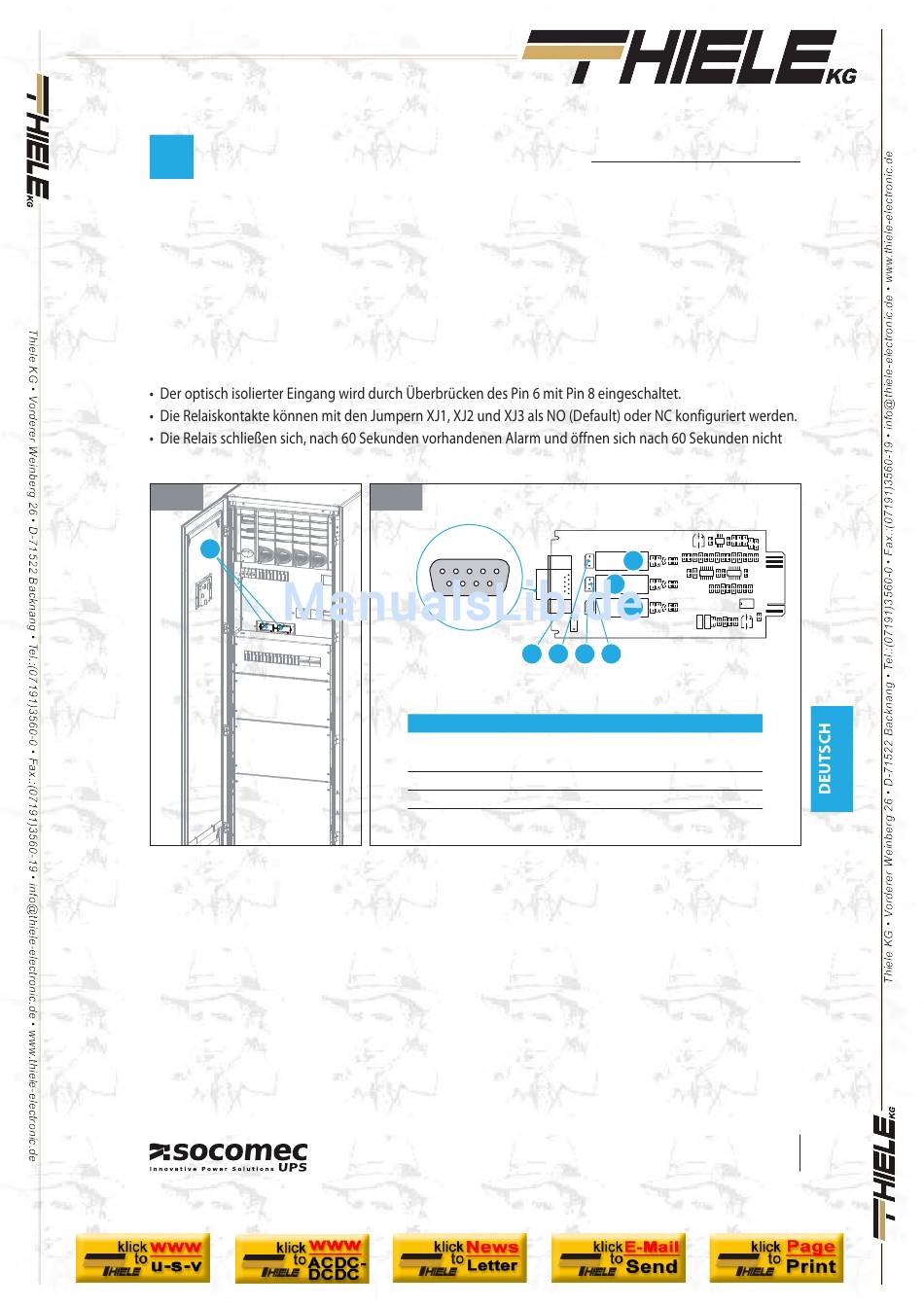

11.15 EASY KARTE (opzione).
Verfügt über 3 potentialfreie Kontakten 60 Vdc 0,5 A max. zum Erzeugen folgender Alarme: Allgemeiner Alarm,
Netz-Störung, Voralarm Batterieentladung. Verfügt außerdem über einen optisch isolierter Eingang, der für die
Anzeige externen Alarme, die den Alarm A39 auslösen, verwendet werden kann. Die Karte kann in einen der
beiden Steckplätze A, kompatibel mit Net Vision, eingesetzt werden, die am Schrank SHARYS-IP zur Verfügung
stehen (Abbildung 11.15.1-1).
Anmerkungen.
vorhandenen Alarm.
11.15.1-1
A
Tel.:+49 (0)7191 3560-0 (Fax.:-19)
11.15.1-2
5
4
3
2
1
9
8
7
6
Relaiskontakte
Relais
Pin DB9
RL1
4-5
RL3 + RL1
2-1
RL2 + RL1
3-7
SHARYS-IP
RL1
RL2
RL3
XB1
XJ1
XJ3
XJ2
Beschreibung
Jumper
NO
Sammelstörung
XJ1
2-3
Netzausfall
XJ3
2-3
Batterie Vor-Minimum
XJ2
2-3
System
NC
1-2
1-2
1-2
45
