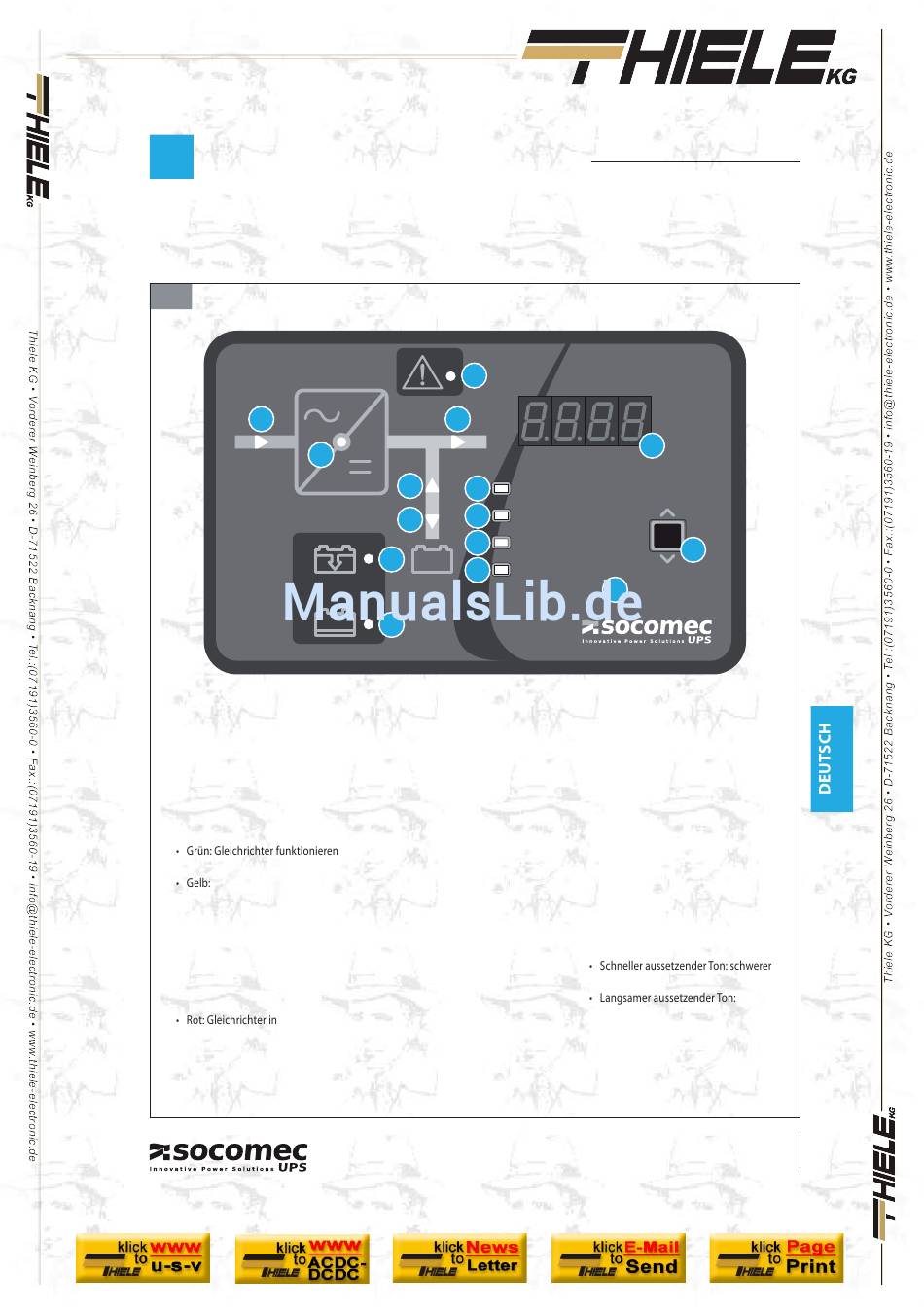

Das Bedienfeld (Abbildung 8-1) an der Vordertür des Schranks SHARYS-IP liefert alle Informationen zum Be-
triebsstatuts und den elektrischen Messwerten.
8-1
Legende.
A Rote LED: Allgemeiner Alarm.
B Grüne LED: Netz vorhanden.
C LED:
richtig.
- Ständig eingeschaltet:
Runterskalieren wegen niedriger
Eingangsspannung bzw. zu hoher
Temperatur, Störung am Gebläse,
Stand-by;
- Langsames Blinken: Nominal-
Grenzwert erreicht oder Fehler
Lastverteilung bei Parallelbetrieb.
Schutzabschaltung wegen Alarm.
D Grüne LED: Abnehmer mit Strom
versorgt.
Tel.:+49 (0)7191 3560-0 (Fax.:-19)
B
C
E
F
G
H
E Gelbe LED: Abnehmer über Batterie
mit Strom versorgt.
F Grüne LED: Batterie wird geladen.
G Gelbe LED: Voralarm
Batterieentladung.
H Rote LED: Batterie entladen.
I Grüne LED: Wenn eingeschaltet,
wird am Display der Ausgangs-
Spannungswert angezeigt, wenn der
Gleichrichter eingeschaltet ist bzw.
die Batterien zur Verfügung stehen.
L Grüne LED: Wenn eingeschaltet, wird
am Display der Ausgangs-Stromwert
angezeigt.
M Grüne LED: Wenn eingeschaltet,
wird am Display der Batterie-
Spannungswert angezeigt.
SHARYS-IP
A
D
I
V out (VDC)
L
I out (A)
M
V batt (VDC)
N
V in (VAC)
Q
N Grüne LED: Wenn eingeschaltet,
wird am Display der Eingangs-
Spannungswert angezeigt.
O Display.
P Taste Ermöglicht die Auswahl des
Messwert, der am Display angezeigt
werden soll und das Quittieren einer
eventuell laufenden Warnton-
Anzeige..
Q Summer:
Alarm;
Allgemeiner Alarm A00 ausgelöst
von einem nicht schweren Alarm und
Batterie in Entladung.
System
O
P
37
