Vorderer Weinberg 26
• D-71522 Backnang •
6
GLEICHRICHTERMODUL

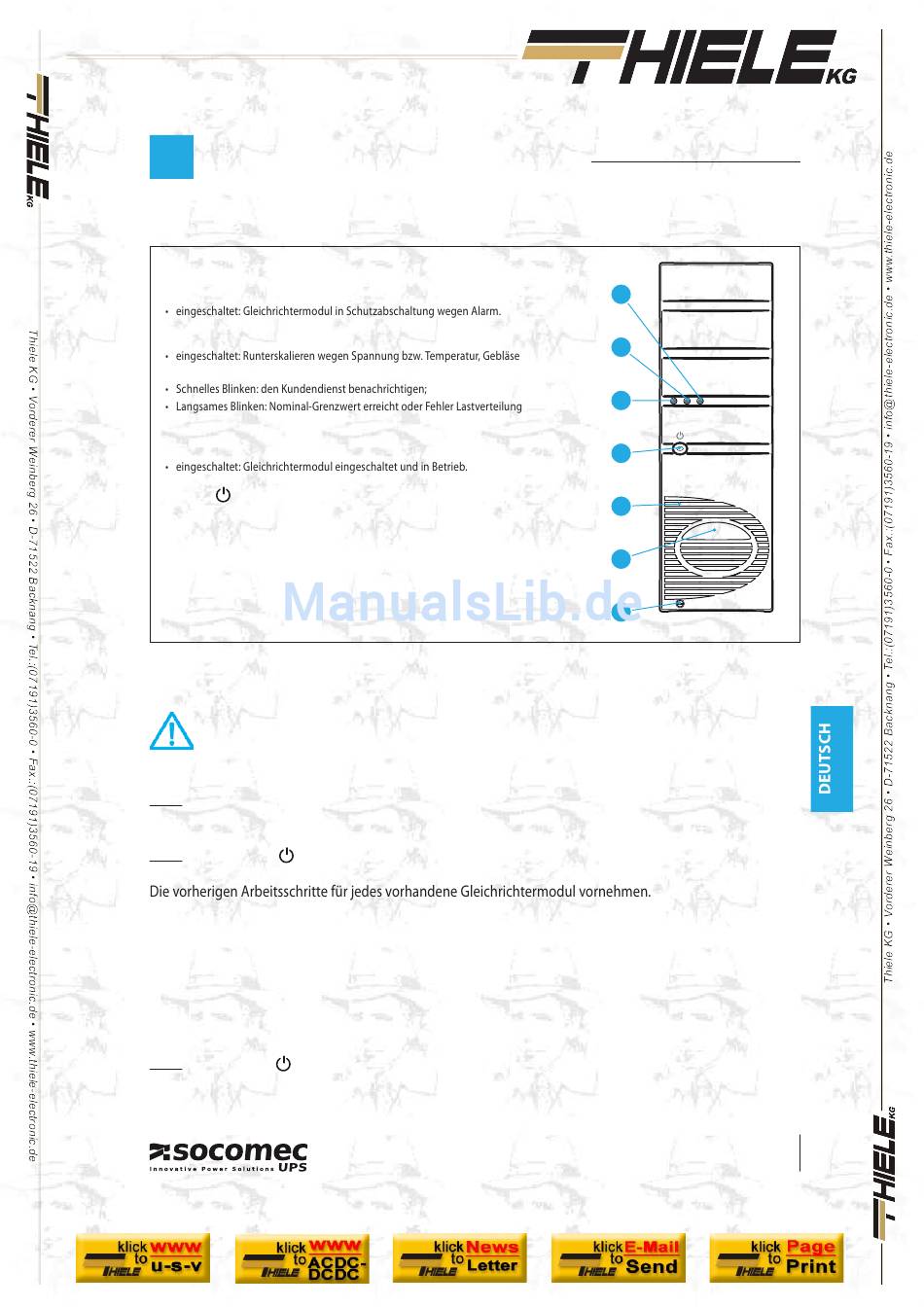

6.3 BEDIENERSCHNITTSTELLE.
Legende.
A Rote LED:
B Gelbe LED:
defekt, Gleichrichtermodul in Stand-by;
bei Parallelbetrieb.
C Grüne LED:
D Schalter
ON/OFF - Liegt Netzspannung an, schaltet er den Leistungsteil
des Gleichrichtermoduls ein, die Logik hingegen ist immer eingeschaltet.
E Lüftungsgitter – Sie stellen die Kühlung der internen Bauteile sicher.
F Griff – Mit dem Griff kann das Gleichrichtermodul aus dem Schank gezogen werden.
G Feststellschraube – Sichert die richtige Einsetztiefe in den hinteren Kabelste-
cker und das Einspannen des Gleichrichtermoduls.
6.4 INBETRIEBNAHME DES GLEICHRICHTERMODULS.
ACHTUNG!
Treten während der Inbetriebnahme Störungen auf, in der Bedienungsanweisung nachschla-
gen, die dem Gleichrichtermodul beiliegt.
6.4.1 Prüfen, dass die Sicherung an der Stromversorgung des Gleichrichtermoduls im Schrank SHARYS-IP
geschlossen ist, andernfalls schließen.
6.4.2 Den Schalter
Die Anleitungen aus Absatz 9.1 "Änderung der Konfiguration" oder die Anleitungen aus Absatz 9.2 "Verfahren
für die Nummerierung der Gleichrichtermodule" ausführen".
6.5 ABSCHALTEN DES GLEICHRICHTERMODULS.
6.5.1 Den Schalter
Soll der Gleichrichter vom Versorgungsnetz getrennt werden, die entsprechende Sicherung im Schrank
SHARYS-IP öffnen.
Tel.:+49 (0)7191 3560-0 (Fax.:-19)
auf ON stellen.
auf OFF stellen.
SHARYS-IP
System
A
B
C
D
E
F
G
IOMSH-IPXX01-DE_02
19
