Vorderer Weinberg 26
• D-71522 Backnang •
7

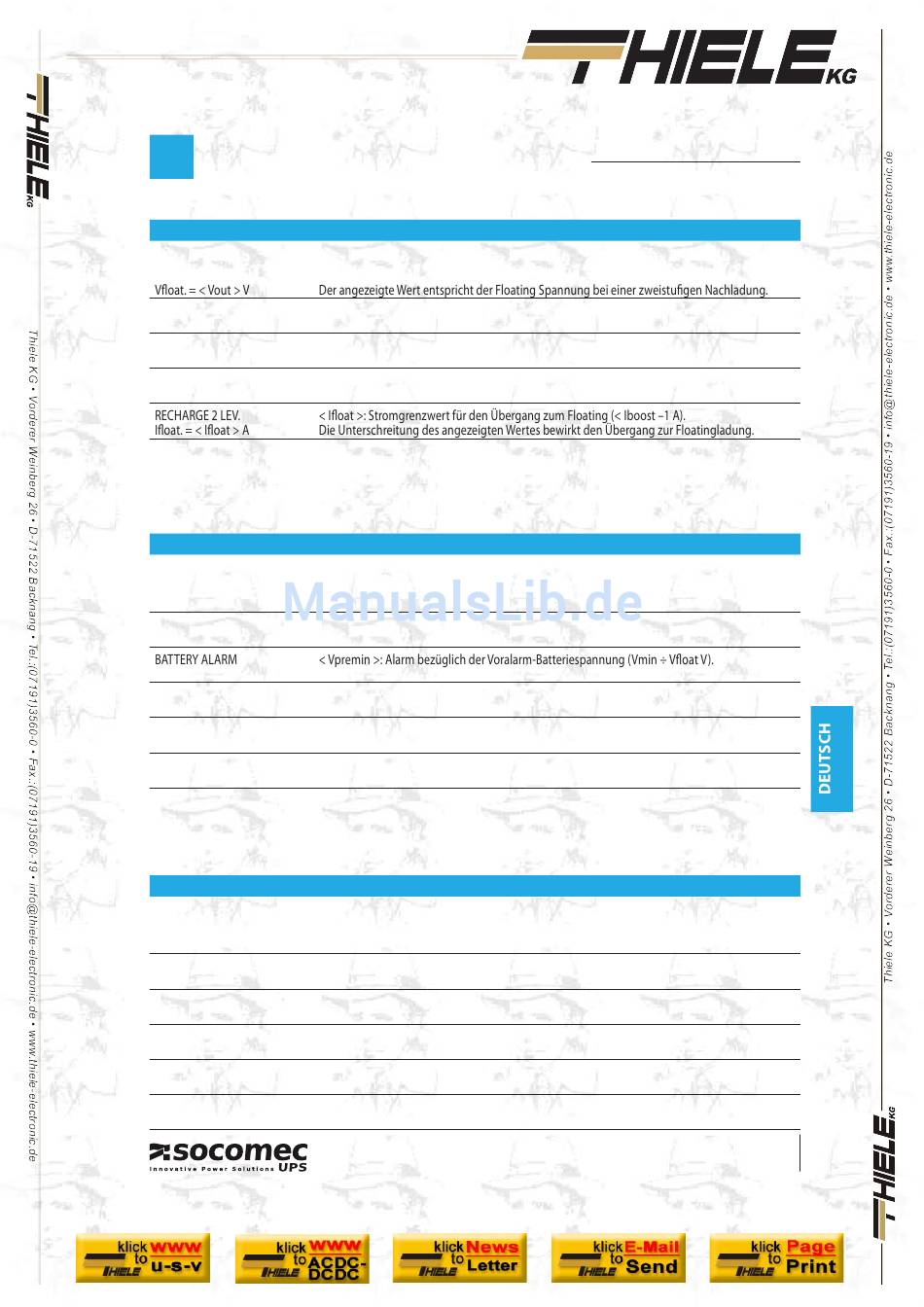

STEUEREINHEIT
Menü EINSTELLUNGEN - Zwei Spannungsstufen
Meldung auf dem display
RECHARGE 2 LEV.
RECHARGE 2 LEV.
Vboost = < Vboost > V
RECHARGE 2 LEV.
Ilim = < Ilim > A
RECHARGE 2 LEV.
Iboost = < Iboost > A
Wenn die Batterie vorhanden ist, sind manche Einstellungen für die Alarme und den Batterietest möglich.
Menü EINSTELLUNGEN - Alarme und Batterietest
Meldung auf dem display
BATTERY ALARM
Cmin = < Cmin > %
BATTERY ALARM
Vmin = < Vmin > V
Vpremin = < Vpremin > V
BATTERY ALARM
Vmax = < Vmax > V
BATTERY ALARM
Time max = < Time > h
BATTERY ALARM
Days = < DayTest >
Wenn die Batterie und der Abschalter vorhanden sind, können manche Parameter der Batterie- und Lastab-
schalter eingegeben werden (sind die Abschalter nicht vorhanden, werden die Un-termenüs nicht angezeigt).
Menü EINSTELLUNGEN - LVD Batterie und Last
Meldung auf dem display
LVD BATTERY
Present: < Pres >
LVD BATTERY
Vopen = < VLvdBatt > V
LVD LOAD
Present: < Pres >
LVD LOAD
Vopen = < VLvdLoad > V
LVD LOAD
Delay = < Delay > min
LVD LAOD
Cmin = < CminLvd > %
Tel.:+49 (0)7191 3560-0 (Fax.:-19)
Beschreibung
< Vout >: ausgangsseitige Floating Spannung.
< Vboost >: Ausgangsspannung während der Ausgleichsladung.
Der Wert entspricht der Batteriespannung während der Ausgleichsladun.
< Ilim >: Strombegrenzung bei der Nachladung (der min. Wert hängt von der Systemgröße ab
und der max. Grenzwert entspricht dem Nennstrom der Anlage).
< Iboost >: Stromgrenzwert für den Übergang zur Ausgleichsladung (0.0 ÷ Ilim).
Die Überschreitung des angezeigten Wertes bewirkt den Übergang zur Ausgleichsladung.
Beschreibung
< Cmin >: Alarm bezüglich der min. restlichen Kapazität (0÷100%).
< Vmin >: Alarm bezüglich der min. Batteriespannung.
< Vmax >: Alarm bezüglich der max. Batteriespannung.
< Tempo >: Alarm bezüglich der max. Nachladezeit (0 ÷ 99 Std).
Setting < Time > = Der Wert 0 deaktiviert die Steuerung.
< DayTest >: Anzahl der Tage zwischen zwei aufeinanderfolgenden Batterietests (0 ÷ 365).
< DayTest > = einem Wert gleich Null wird der Batterietest nicht durchgeführt.
Beschreibung
< Pres >: CCBatterie vorhanden (JA, NEIN).
Siehe das Typenschild : wenn es das Kennzeichen "CCBATT" trägt, wählen Sie JA, andernfalls NEIN.
< VLvdBatt >: Spannung am CCB.
< Pres >: CCLast vorhanden (JA, NEIN).
Siehe das Typenschild : wenn es das Kennzeichen "CCLAST" trägt, wählen Sie JA, andernfalls NEIN.
< VLvdLoad >: Spannung am CCLast.
< Delay >: Verzögerung für die Schließung des CCLast wenn das Netz wiederhergestellt ist
(0 ÷ 999 Minuten).
< CminLvd >: min. erforderlicher Prozentsatz für die Schließung des CCLast (0÷100 % ).
SHARYS-IP
System
IOMSH-IPXX01-DE_02
31
