Installation auf einem Tragarm
Dieser LCD-Monitor kann mit einem Tragarm verwendet werden. Weitere Informationen erhalten Sie bei NEC.
So bereiten Sie den Monitor für eine alternative Montage vor:
•
Befolgen Sie die Anweisungen des Herstellers der Monitorhalterung.
VORSICHT: Die Sicherheitsvorschriften verlangen, dass der Monitor an einem Tragarm montiert wird, der das Gewicht des
Monitors unterstützt. Auf

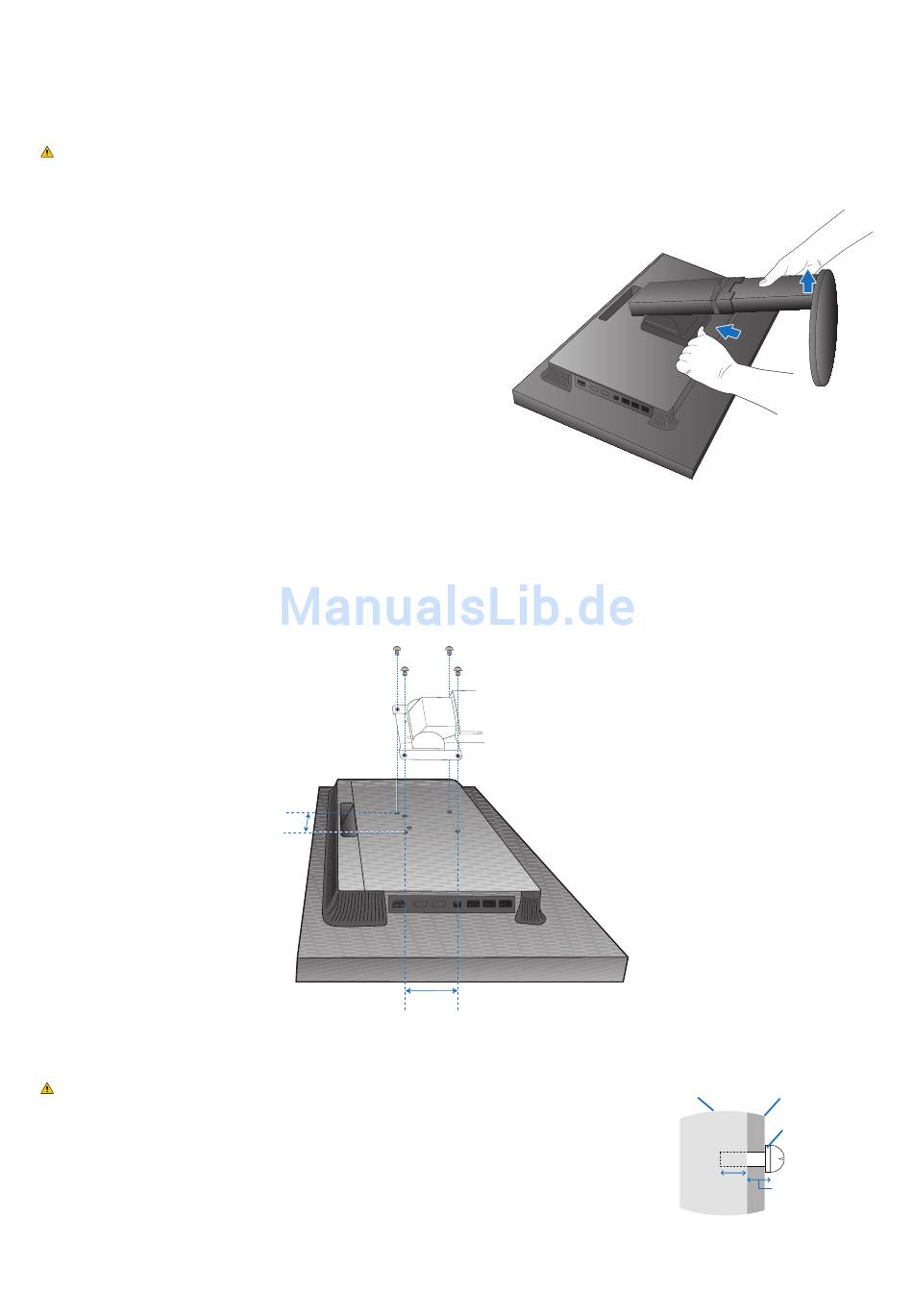

Entfernen des Monitorfußes für die Montage
So bereiten Sie den Monitor für eine alternative Montage vor:
1. Ziehen Sie alle Kabel ab.
2. Fassen Sie den Monitor auf beiden Seiten, und heben Sie ihn in die höchste
Position.
3. Legen Sie den Monitor mit der Vorderseite nach unten auf eine glatte
Oberfläche (Abbildung S.1).
4. Fassen Sie mit einer Hand den Fuß und mit der anderen
den Schnellfreigabehebel. Drücken und halten Sie den
Schnellfreigabehebel in Pfeilrichtung (Abbildung S.1).
5. Heben Sie den Monitorfuß an, um ihn vom Monitor zu lösen
(Abbildung S.1).
Der Monitor kann jetzt auf andere Weise montiert werden. Führen Sie diese Schritte
in umgekehrter Reihenfolge aus, um den Standfuß wieder anzubringen.
HINWEIS: Entfernen Sie den Monitorfuß vorsichtig.
Montage des Tragarms
Dieser LCD-Monitor kann mit einem Tragarm verwendet werden.
1. Entfernen Sie den Fuß entsprechend der Anleitung im Abschnitt Entfernen des Monitorfußes für die Montage.
2. Verwenden Sie die vier beigelegten Schrauben, um den Tragarm am Monitor zu befestigen (Abbildung F.1).
VORSICHT: • Verwenden Sie für die Montage nur die mitgelieferten Schrauben (4 Stück) bzw.
Schrauben der Größe M4 (Länge: Dicke des Bügels und der Unterlegscheibe +
10–12 mm), um Beschädigungen am Monitor und Standfuß zu vermeiden.
• Die Sicherheitsvorschriften verlangen, dass der Monitor an einem Tragarm
montiert wird, der auf das Gewicht des Monitors ausgelegt ist. Der LCD-Monitor
sollte nur an einem zugelassenen Tragarm montiert werden, der beispielsweise
mit einem TÜV-GS-Zeichen versehen ist.
• Ziehen Sie alle Schrauben fest (empfohlenes Anzugsdrehmoment: 98–137 N/cm).
Bei lockeren Schrauben kann sich der Monitor vom Tragarm lösen.
• Zum Anbauen des Tragarms sind mindestens zwei Personen erforderlich, wenn der Monitor hierfür nicht
mit der Bildschirmoberfläche nach unten auf einer ebenen Oberfläche abgelegt werden kann.
Seite 28
finden Sie weitere Informationen. Entfernen Sie vor der Montage den Monitorfuß.
100 mm
100 mm
Gewicht des LCD-Monitors komplett: 6,9 kg
Abbildung F.1
Deutsch-12
Abbildung S.1
12
Gerät
Tragebügel
Unterlegscheibe
Schraube
10-12 mm
Dicke von
Bügel und
Unterlegscheibe
