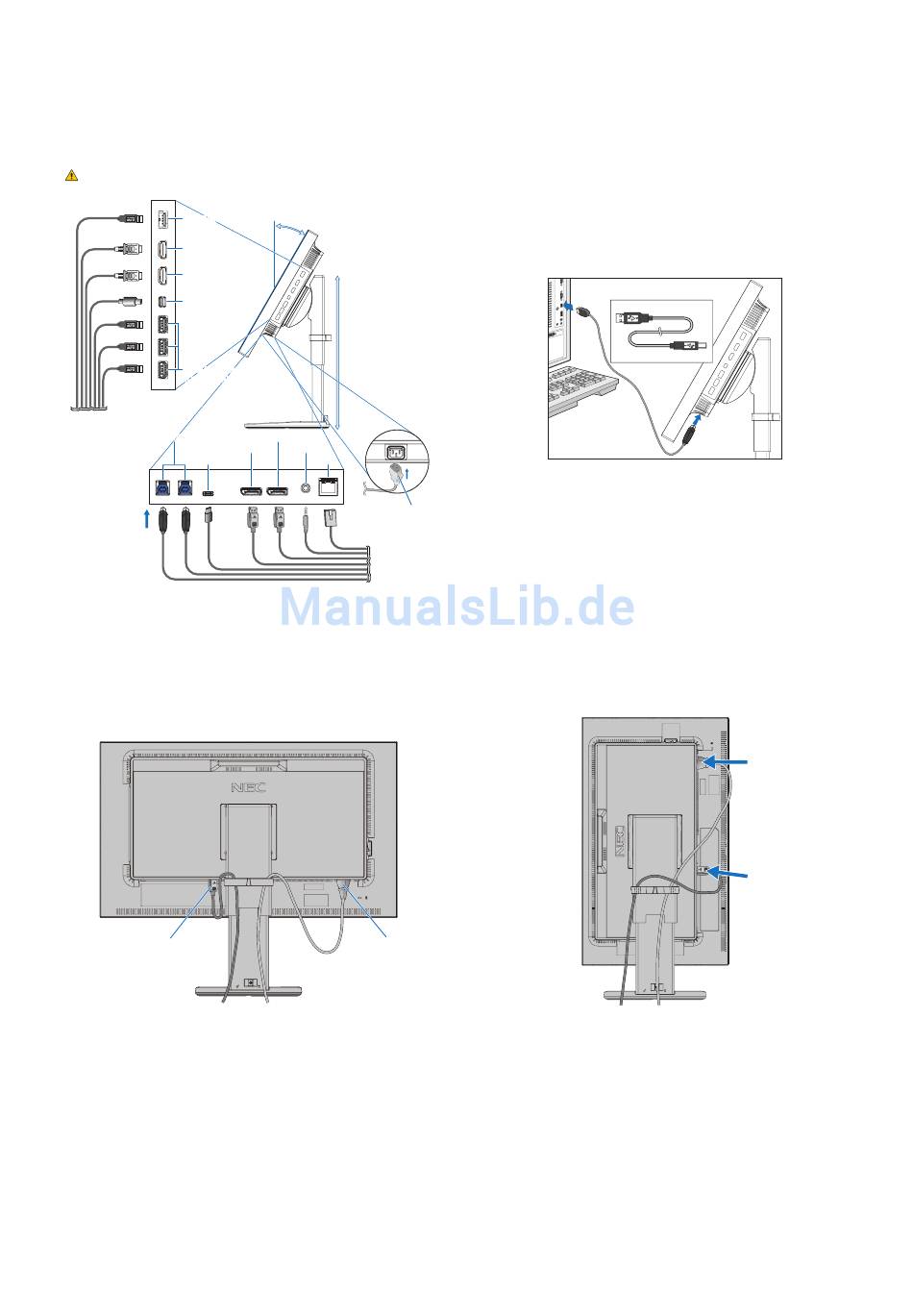

4. Verbinden Sie alle Kabel mit den entsprechenden Anschlüssen (Abbildung C.1). Wenn Sie ein USB-Kabel verwenden,
stecken Sie den Stecker des Typs B in den USB-Upstream-Anschluss auf der Rückseite des Monitors und den Stecker
des Typs A in den Downstream-Anschluss am Computer ein (Abbildung C.1a). Wenn Sie das Kabel eines USB-Geräts
verwenden, müssen Sie es in einen der Downstream-Ports des Monitors einstecken.
HINWEIS: Eine fehlerhafte Kabelverbindung kann zu Betriebsstörungen, verminderter Anzeigequalität, Beschädigungen
von Komponenten des LCD-Moduls oder einer Verkürzung der Lebensdauer dieses Moduls führen.
VORSICHT: Biegen Sie das USB-Kabel nicht. Dies kann Hitzeentwicklung oder Feuer verursachen.
SENS/MEM*
HDMI 2 IN
HDMI 1 IN
Mini DisplayPort IN
USB-Downstream
(USB Typ A)
USB-Upstream (USB Typ B)
USB-C
Abbildung C.1
*: Entfernen Sie die Schutzkappe von SENS/MEM und DP OUT, wenn Sie diese Anschlüsse verwenden.
5. Führen Sie die Kabel durch den Kabelhalter im Fuß, um diese ordentlich zu bündeln (Abbildung C.2 und Abbildung C.3).
6. Vergewissern Sie sich bitte, nachdem Sie die Kabel installiert haben, dass Sie den Bildschirm drehen, heben und senken können.
DisplayPort-Kabel
Abbildung C.2
Maximale Neigung
Höchste
Fußposition
DisplayPort OUT*
DisplayPort IN
Kopfhörer
LAN
Netzkabel
Netzkabel
Deutsch-10
10
Typ A
Typ A
Typ B
Typ B
Abbildung C.1a
Abbildung C.3
Netzkabel
DisplayPort-Kabel
