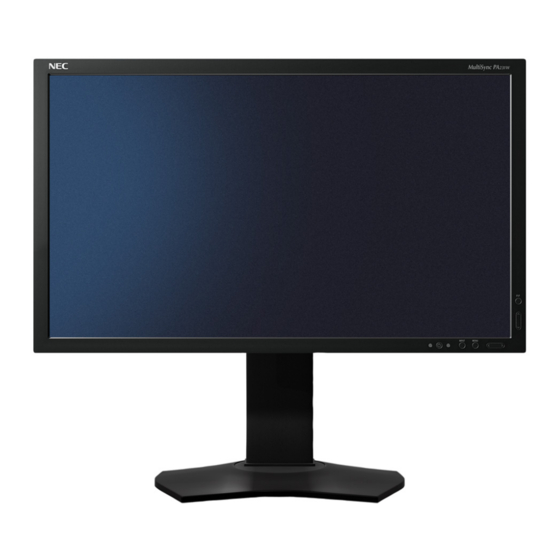

- Seite 1 MultiSync PA231W MultiSync PA241W MultiSync PA271W Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Warnung, Vorsicht ........................Deutsch-1 Erklärung ............................Deutsch-1 Konformitätserklärung - Canadian Department of Communications ..........Deutsch-2 Konformitätserklärung ........................Deutsch-2 Produktmerkmale und -funktionen ....................Deutsch-3 Inhalt der Verpackung ........................Deutsch-3 Kurzanleitung ..........................Deutsch-4 Bedienelemente ...........................Deutsch-9 Verwenden der Funktion BILDMODUS ..................Deutsch-15 Erweitertes OSD ...........................Deutsch-16 Einsatzempfehlungen ........................Deutsch-25 Technische Daten - PA231W ......................Deutsch-27 Technische Daten - PA241W ......................Deutsch-28 Technische Daten - PA271W ......................Deutsch-29 Merkmale und Funktionen ......................Deutsch-30... -
Seite 3: Erklärung
EG no. 1275/2008 – EN 62301:2005 Windows ist eine eingetragene Marke der Microsoft Corporation. NEC ist eine eingetragene Marke der NEC Corporation. ErgoDesign ist eine eingetragene Marke von NEC Display Solutions Ltd. in Österreich, Benelux, Dänemark, Frankreich, Deutschland, Italien, Norwegen, Spanien, Schweden und Großbritannien. -
Seite 4: Konformitätserklärung - Canadian Department Of Communications
C-UL: Trägt die Kennzeichnung C-UL und erfüllt die kanadischen Sicherheitsrichtlinien nach CAN/CSA C22.2 Nr. 60950-1. FCC-Hinweis Verwenden Sie die angebrachten bzw. angegebenen Kabel mit dem Farbmonitor MultiSync PA231W/MultiSync PA241W/ MultiSync PA271W, um Störungen des Rundfunk- bzw. Fernsehempfangs zu vermeiden. Das Netzkabel muss in den USA zugelassen sein und den gültigen Sicherheitsbestimmungen entsprechen und folgende Bedingungen erfüllen. -
Seite 5: Produktmerkmale Und -Funktionen
Profi len, Druckeremulation) (siehe Seite 15). • Geringer Stromverbrauch im ECO-Modus (siehe Seite 10). • Kleine Stellfl äche. Inhalt der Verpackung Der Karton* mit Ihrem neuen NEC-Monitor sollte folgende Komponenten enthalten: • Monitor MultiSync mit neig-, schwenk- und höhenverstellbarem Pivotfuß • Netzkabel •... -
Seite 6: Kurzanleitung
Kurzanleitung Gehen Sie folgendermaßen vor, um den LCD-Monitor an Ihr System anzuschließen: 1. Schalten Sie Ihren Computer aus. 2. Für einen PC oder Mac mit digitalem DVI-Ausgang: Verbinden Sie das DVI-Kabel mit dem Anschluss der Grafi kkarte in Ihrem System (Abbildung A.1). Ziehen Sie die Schrauben fest. Für PC mit analogem Ausgang (Nur für PA231W/PA241W): Verbinden Sie einen Mini-D-SUB-Stecker mit 15 Stiften des DVI-A-Signalkabels (nicht mitgeliefert) mit dem Anschluss der Grafi... - Seite 7 DVI-2 Gleichspannung (Ausgang)* Netzkabel * Anschluss für NEC-Zusatzprodukte. Verwenden Sie diesen Anschluss nur, wenn dies explizit angegeben wird. Abbildung C.1 5. Legen Sie die Kabel in die Kabelführung im Fuß, um ein Verdrehen der Kabel zu vermeiden. Führen Sie die Kabel sicher und gleichmäßig in die Halterungen ein (Abbildung C.2 und Abbildung C.3).
-
Seite 8: Heben Und Senken Des Bildschirms
7. Schieben Sie die Kabelabdeckung nach unten (Abbildung D.1). 8. Stecken Sie ein Ende des Netzkabels auf der Rückseite des Monitors und das andere Ende in die Steckdose ein. HINWEIS: Beachten Sie zur Auswahl des richtigen Netzkabels den entsprechenden Sicherheitshinweis in dieser Bedienungsanleitung. - Seite 9 Bildschirmdrehung Vor dem Drehen muss der Bildschirm in die höchste Position gehoben und geneigt werden, damit er nicht gegen den Tisch stößt und Sie sich nicht die Finger einklemmen. Ziehen Sie alle Kabel ab. Fassen Sie den Monitor auf beiden Seiten an und heben Sie ihn in die höchste Position (Abbildung RL.1). Sie können den Bildschirm nun drehen, indem Sie den Monitor mit beiden Händen an den Seiten fassen und im Uhrzeigersinn aus dem Quer- in das Hochformat bzw.
-
Seite 10: Entfernen Des Monitorfußes Für Die Montage
Entfernen des Monitorfußes für die Montage So bereiten Sie den Monitor für eine alternative Montage vor: 1. Ziehen Sie alle Kabel ab. 2. Fassen Sie den Monitor auf beiden Seiten an und heben Sie ihn in die höchste Position. 3. Legen Sie den Monitor mit der Vorderseite nach unten auf eine glatte Oberfl äche (Abbildung S.1). -
Seite 11: Bedienelemente
Bedienelemente Die OSD-Bedienelemente (On-Screen-Display) auf der Vorderseite des Monitors haben folgende Funktionen: Um auf das OSD-Menü zuzugreifen, drücken Sie die Taste MENU. Zum Wechseln des Signaleingangs drücken Sie die Taste SELECT. HINWEIS: Zum Wechseln des Signaleingangs muss das OSD-Menü geschlossen werden. Querformat Hochformat 1 SENSOR FÜR... -
Seite 12: Steuerungen Für Helligkeit/Kontrast
Steuerungen für Helligkeit/Kontrast HELLIGKEIT Passt die Bild- und Hintergrundhelligkeit des Bildschirms an. HINWEIS: Die Helligkeit wird mit Hilfe der Ausgabe der Hintergrundbeleuchtung angepasst. Der Bildschirm gleicht eine niedrige oder hohe Helligkeitsstufe digital aus. Während die Helligkeit digital ausgeglichen wird, wird der Helligkeitswert im OSD rot angezeigt. HINWEIS: Die optimale Leistung wird in dem Bereich erzielt, in dem der Helligkeitswert im OSD schwarz angezeigt wird. -
Seite 13: Ausdehnung
OPTIMIERUNG (nur analoger Eingang)* Optimiert Schärfe, Deutlichkeit und Bildstabilität durch Erhöhen oder Verringern dieses Werts. Liefern die Funktionen AUTOM. EINSTELLUNG und BILDBREITE kein zufriedenstellendes Bild, kann mit der Funktion OPTIMIERUNG eine entsprechende Anpassung vorgenommen werden. Dazu kann ein Moiré-Testmuster verwendet werden. Ist die Einstellung OPTIMIERUNG fehlerhaft kalibriert, entspricht das Ergebnis der Zeichnung links. -
Seite 14: Edid-Erweiterung (Nur Dvi-Eingang)
Werkzeuge BIB-MODUS Wählen Sie für BIB-MODUS die Option AUS/BIB/PARALLELMODUS (SEITENVERHÄLTNIS)/PARALLELMODUS (VOLLBILD) aus. Sie können in jedem Bild einen eigenen BILDMODUS einstellen. Der Monitor kann die Bilder aus 2 Eingängen gleichzeitig darstellen. PARALLELMODUS PARALLELMODUS (VOLLBILD)* BIB* (SEITENVERHÄLTNIS)* BILDROTATION: EIN PARALLELMODUS PARALLELMODUS AUS* BIB* (SEITENVERHÄLTNIS)*... - Seite 15 ABSCHALT-TIMER Der Monitor schaltet automatisch ab, wenn der Benutzer einen der vorgegebenen Zeitwerte ausgewählt hat. Vor dem Abschalten wird eine Meldung auf dem Bildschirm angezeigt und der Benutzer wird gefragt, ob die Zeit bis zum Abschalten um 60 Minuten verzögert werden soll. Drücken Sie eine beliebige OSD-Taste, um die Zeit bis zum Abschalten zu verzögern.
-
Seite 16: Direktzugriff
DIREKTZUGRIFF Sie können die HELLIGKEIT direkt einstellen. Wenn diese Funktion aktiviert ist, können Sie die Helligkeit mit den Tasten LINKS und RECHTS einstellen, während das OSD-Menü ausgeblendet ist. Über die Taste EXIT können Sie auf das Standard-OSD-Menü zugreifen. Wenn diese Funktion deaktiviert ist, sind einige Tasten deaktiviert (siehe Seite 9). WERKSEINSTELLUNGEN Mit der Option „Werkseinstellung“... -
Seite 17: Verwenden Der Funktion Bildmodus
HINWEIS: - Wenn der ausgewählte BILDMODUS vom ICC-Farbprofi l Ihres Computers abweicht, werden die Farben möglicherweise nicht akkurat wiedergegeben. - Die von NEC Display Solutions entwickelte MultiProfi ler Software wird nachdrücklich empfohlen, um erweiterte Farbverwaltungsfunktionen wie ICC-Profi l-Emulation und Drucker-Emulation zu erhalten. Die MultiProfi ler Software ist auf der beigelegten CD-ROM enthalten. -
Seite 18: Erweitertes Osd
Erweitertes OSD Wenn Sie detaillierte Informationen über die Bedienelemente wünschen, verwenden Sie das erweiterte Menü. Es gibt zwei Möglichkeiten, auf das erweiterte Menü zuzugreifen. Methode 1: <So greifen Sie auf das erweiterte Menü zu> • Um auf das OSD-Menü zuzugreifen, drücken Sie die Taste MENU. Bewegen Sie den Cursor mithilfe der Tasten auf der Vorderseite zur Einstellung ERW. - Seite 19 GAMMA (GAMMA) Ermöglicht Ihnen, die Helligkeit der Graustufen manuell auszuwählen. Es gibt fünf Optionen: sRGB, L Star, DICOM* , PROGRAMMABLE und CUSTOM (sRGB, L Star, DICOM* , PROGRAMMIERBAR und B-DEF). Es wird empfohlen, Graustufenbilder auf dem Bildschirm anzuzeigen. sRGB (sRGB): GAMMA-Einstellung für sRGB. L Star (L Star): GAMMA für Lab-Farbraum.
- Seite 20 UNIFORMITY Diese Funktion kompensiert elektronisch leichte Abweichungen beim (GLEICHMÄSSIGKEIT) Weißabgleich sowie Farbabweichungen, die im gesamten Anzeigebereich des Bildschirms auftreten können. Diese Abweichungen sind typisch für die LCD-Bildschirmtechnologie. Dadurch wird die Darstellung der Farben verbessert und ein sanfterer Lumineszenzabgleich des Bildschirms erzielt. HINWEIS: Mithilfe der Funktion UNIFORMITY (GLEICHMÄSSIGKEIT) wird die maximale Lumineszenz des Bildschirms verringert.
- Seite 21 B-H.position (B-H.Position)* Passt die Position der blauen Bildkomponente an. (nur analoger Eingang) Drücken Sie auf LINKS oder RECHTS, um die Einstellung anzupassen. R-FINE (R-OPTIMIERUNG)* Passt die Einstellung FINE (OPTIMIERUNG) der roten Bildkomponente an. (nur analoger Eingang) Drücken Sie auf LINKS oder RECHTS, um die Einstellung anzupassen. G-FINE (G-OPTIMIERUNG)* Passt die Einstellung FINE (OPTIMIERUNG) der grünen Bildkomponente an.
- Seite 22 AUTO CONTRAST* Passt das angezeigte Bild bei Verwendung nicht dem Standard (AUTOM. KONTRAST) entsprechender Eingangssignale an. Drücken Sie SELECT, um die Einstellung anzupassen. Damit der Kontrast angepasst werden kann, muss das Bild weiße Bereiche enthalten. CONTRAST (KONTRAST) Ändert Bildhelligkeit und -kontrast im Verhältnis zum Hintergrund. Drücken Sie auf LINKS oder RECHTS, um die Einstellung anzupassen.
- Seite 23 EDID EXTENSION Eine Einstellung für die Kommunikation mit dem Eingabegerät, die das (EDID-ERWEITERUNG) Signaltiming enthält. (nur digitaler Eingang) NORMAL: Wenn ein PC oder ein anderer Computer angeschlossen ist, wählen Sie NORMAL (NORMAL). ENHANCED (ERWEIT.): Alternativeinstellung für andere Geräte als PCs, z. B.
- Seite 24 (Auswahlfarbe) und „Adjust Window frame color“ (Fensterrahmenfarbe) können geändert werden. BOOT LOGO* Das NEC-Logo wird nach dem Einschalten des Monitors kurz angezeigt. Diese Funktion kann im OSD ein- oder ausgeschaltet werden. Hinweis: Halten die Taste EXIT bei angezeigtem NEC-Logo gedrückt, wird das BOOT LOGO-Menü...
-
Seite 25: Image Rotation
Menüpunkt 8 PIP MODE (BIB-MODUS) Auswahl des BIB-MODUS: OFF [AUS]/PIP [BIB]/PICTURE BY PICTURE - ASPECT [PARALLELMODUS (SEITENVERHÄLTNIS)]/PICTURE BY PICTURE - FULL [PARALLELMODUS (VOLLBILD)] aus. Siehe Seite 12. PIP INPUT (BIB-EINGANG) Dient der Auswahl des BIB-Eingangssignals. PIP LEFT/RIGHT Wenn Sie für den BIB-MODUS die Option BIB auswählen, können Sie die (BIB LINKS/RECHTS) horizontale Position des BiB-Anzeigebereichs festlegen. - Seite 26 Menüpunkt 9 INPUT SETTING* Video Band Width (Videobandbreite): Verringern Sie den Grad des (EINGANGSEINSTELLUNG) „Bildrauschens“ des Eingangssignals. Je kleiner der Zahlenwert ist, desto effektiver arbeitet diese Funktion. Drücken Sie LINKS oder RECHTS, um eine Option auszuwählen. Sync Threshold (Synchronisationsschwellenwert): Passt den Begrenzungswert eines Synchronisationssignals an.
-
Seite 27: Einsatzempfehlungen
Monitor mindestens eine Stunde lang ausgeschaltet werden, damit der Bildschatten verschwindet. HINWEIS: NEC DISPLAY SOLUTIONS empfi ehlt die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden. - Seite 28 DURCH RICHTIGE AUFSTELLUNG UND EINSTELLUNG DES MONITORS KÖNNEN ERMÜDUNGSERSCHEINUNGEN VON AUGEN, SCHULTERN UND NACKEN VERMIEDEN WERDEN. BEACHTEN SIE BEI DER AUFSTELLUNG DES MONITORS FOLGENDES: • Optimale Bildschirmleistung wird erst nach ca. 20 Minuten Aufwärmzeit erzielt. • Stellen Sie den Monitor so auf, dass sich die Oberkante des Bildschirms auf Augenhöhe oder knapp darunter befi...
-
Seite 29: Technische Daten - Pa231W
60 Hz (Digital) 1680 x 1050* bei 60 Hz bis 75 Hz (Analog), 1680 x 1050* bei 60 Hz (Digital) 1920 x 1080 bei 60 Hz.......... NEC DISPLAY SOLUTIONS nennt empfohlene 1024 x 1280* bei 60 Hz Aufl ösung für optimale Monitorleistung. -
Seite 30: Technische Daten - Pa241W
60 Hz (Digital) 1680 x 1050* bei 60 Hz bis 75 Hz (Analog), 1680 x 1050* bei 60 Hz (Digital) 1920 x 1200 bei 60 Hz.......... NEC DISPLAY SOLUTIONS nennt empfohlene 1024 x 1280* bei 60 Hz Aufl ösung für optimale Monitorleistung. -
Seite 31: Technische Daten - Pa271W
60 Hz 1024 x 1280* bei 60 Hz 1200 x 1920* bei 60 Hz 2560 x 1440 bei 60 Hz.......... NEC DISPLAY SOLUTIONS nennt empfohlene 480P (720 x 480* bei 60 Hz) Aufl ösung für optimale Monitorleistung. 576P (720 x 576*... -
Seite 32: Merkmale Und Funktionen
So können kompatible Montagevorrichtungen von Drittanbietern problemlos verwendet werden. Visual Controller: Eine bahnbrechende Software-Familie, entwickelt von NEC Display Solutions. Sie bietet intuitiven Zugriff auf alle Monitor- Einstellungen sowie Ferndiagnose über die Windows-Oberfl äche und basiert auf dem VESA-Standard DDC/CI. Bei Verwendung eines standardmäßigen VGA- oder DVI-Signalkabels bietet sie Einzelplatzbenutzern, aber auch im Netzwerk mittels Visual Controller Administrator,... -
Seite 33: Fehlerbehebung
Stunde ausgeschaltet werden, damit der Bildschatten verschwindet. HINWEIS: NEC DISPLAY SOLUTIONS empfi ehlt die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden. - Seite 34 Bild wird nicht in der richtigen Größe angezeigt • Verwenden Sie die OSD-Steuerungen für die Bildeinstellung, um das Bild zu vergrößern bzw. verkleinern. • Überprüfen Sie, ob ein von der verwendeten Grafi kkarte unterstützter Modus ausgewählt wurde. (Informationen zum Ändern des Grafi kmodus fi nden Sie im Handbuch zur Grafi kkarte bzw. zum System.) Kein Bild •...
-
Seite 35: Verwendung Der Funktion „Autom. Helligkeit
Verwendung der Funktion „Autom. Helligkeit“ Die Helligkeit des LCD-Bildschirms kann je nach der Umgebungshelligkeit des Raumes erhöht oder verringert werden. Wenn der Raum hell ist, wird der Monitor entsprechend hell geschaltet. Ist der Raum dunkel, wird der Monitor entsprechend dunkel geschaltet. -
Seite 36: Tco'03
TCO’03 (für MultiSync PA271W) (Dies ist eine Übersetzung des englischen TCO’03-Textes) Herzlichen Glückwunsch! Ihr neues Anzeigegerät trägt das Siegel „TCO’03 Displays“. Das bedeutet, dass dieses Gerät nach Qualitäts- und Umweltrichtlinien hergestellt wurde, die zu den strengsten der Welt gehören. Bei der Entwicklung dieses hochleistungsfähigen Geräts wurde nicht nur auf Benutzerfreundlichkeit, sondern auch auf möglichst geringe Umweltbelastung geachtet. -
Seite 37: Tco Displays 5
TCO Displays 5 (für MultiSync PA231W/PA241W) (Dies ist eine Übersetzung des englischen TCO Displays 5-Textes) Herzlichen Glückwunsch! Dieser Bildschirm wurde sowohl für Sie als auch für die Umwelt entwickelt! Ihr neuer Bildschirm ist mit dem „TCO CertiÞ ed“-Prüfsiegel zertiÞ ziert. Dadurch ist sichergestellt, dass dieses Gerät nach Qualitäts- und Umweltrichtlinien gefertigt und getestet wurde,... -
Seite 38: Informationen Des Herstellers Zu Recycling Und Energieverbrauch
Informationen des Herstellers zu Recycling und Energieverbrauch NEC DISPLAY SOLUTIONS ist dem Umweltschutz verpfl ichtet und betrachtet Recycling als eine der obersten Prioritäten des Unternehmens, um die Belastung der Umwelt zu verringern. Wir bemühen uns um die Entwicklung umweltfreundlicher Produkte sowie um die Defi...
