MONTAGE DER DUSCHE

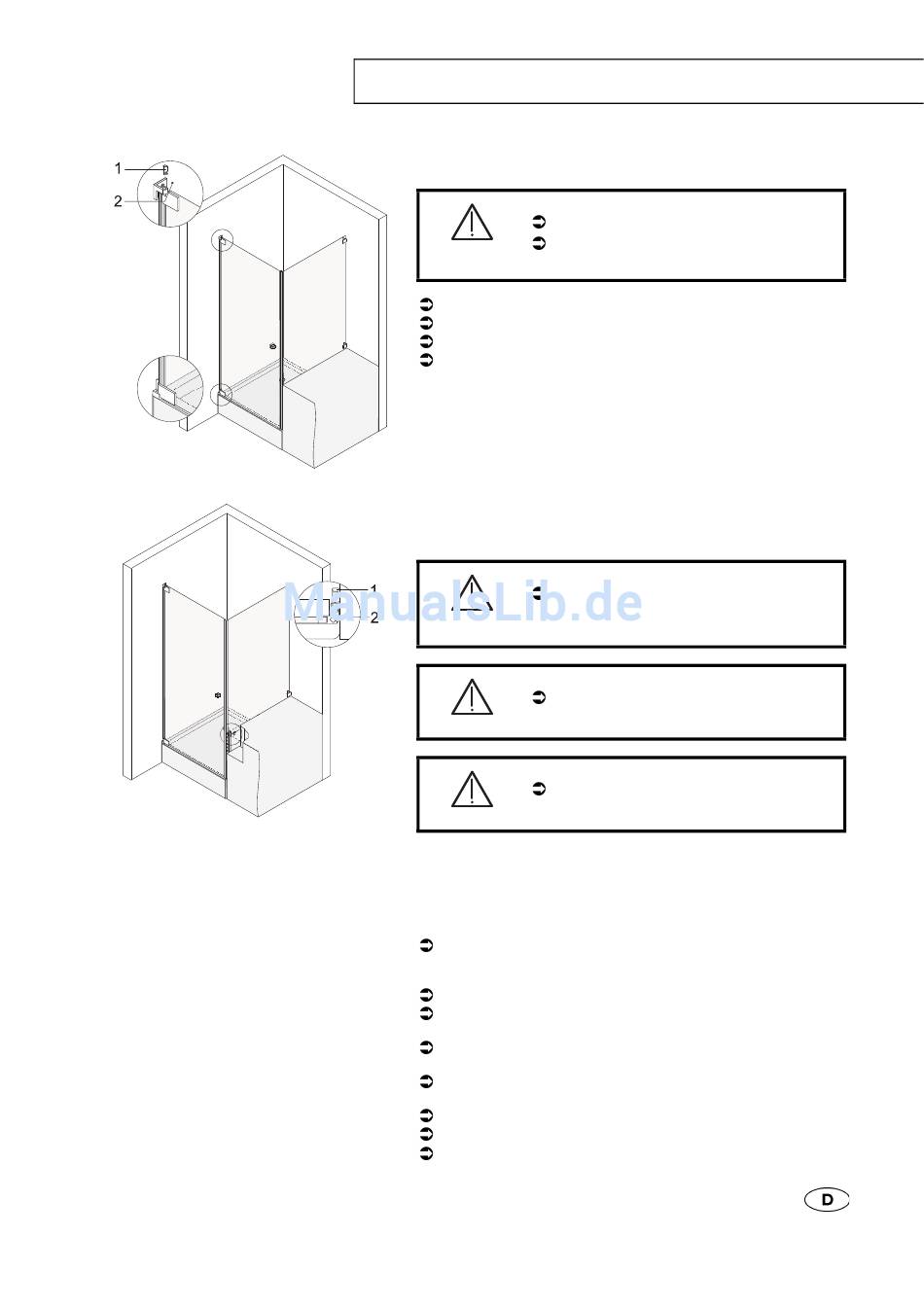

Türen montieren
Glas platzt ab!
Vorsicht
Tür in unteres Scharnier an Festteil stellen.
Obere Scharniere ausrichten.
Bolzen 1 in oberes Scharnier stecken.
Bolzen 1 mit Gewindestift 2 sichern.
Magnetträgerprofil montieren
Hinweis
Dieser Arbeitsschritt gilt ausschließlich für Typ 014 mit Magnetleiste.
Verletzungsgefahr und Beschädigungen!
Warnung
Bruch der Fliesen durch Schlagbohrmaschine!
Vorsicht
Verletzungsgefahr und Beschädigungen!
Warnung
Hinweis
Bei vorstehendem Wannenwulst Magnetträgerprofil mit Unterfütterung
montieren.
Magnetträgerprofil wie folgt anzeichnen:
Magnetträgerprofil 1 auf Magnetleiste 2 stecken.
Sicherstellen, dass Magnetträgerprofil und Magnetleiste unten bün-
dig sind.
Magnetleiste mit Magnetträgerprofil auf Festteil stecken.
Sicherstellen, dass Festteil und Tür parallel zum Wannenrand ausge-
richtet sind.
Sicherstellen, dass bei ausgerichteter Tür das Magnetträgerprofil
bündig an der Wand anliegt.
Befestigungslöcher mit aufgesteckter Magnetleiste und geschlosse-
ner Tür am Wannenanschluss anzeichnen.
Magnetleiste mit Magettrrägerprofil von Festteil abziehen.
Magnetleiste 2 vom Magnetträgerprofil 1 abziehen.
Befestigungslöcher ankörnen.
Tür vorsichtig in Scharnier einsetzen.
Sicherstellen, dass die Tür nicht auf die Duschwanne
fällt.
Sicherstellen, dass keine elektrischen Leitungen und/
oder Wasserleitungen im Bereich der Befestigungs-
löcher liegen.
Beim Bohren der Fliesen die Schlagbohrfunktion der
Bohrmaschine abstellen.
Bei Leichtbauwänden Spezialdübel verwenden
(Dübel bauseits).
13
