MONTAGE DER DUSCHE
Magnetleisten auf Tür stecken
Hinweis
Dieser Arbeitsschritt gilt ausschließlich für Typ 014 mit Magnetleiste.
Magnetleisten 2 von vorn auf Tür 1 stecken.
Sicherstellen, dass die Magnetleiste über die gesamte Länge auf der
Glaskante anliegt.
Bei Bedarf Magnetleiste oben kürzen.

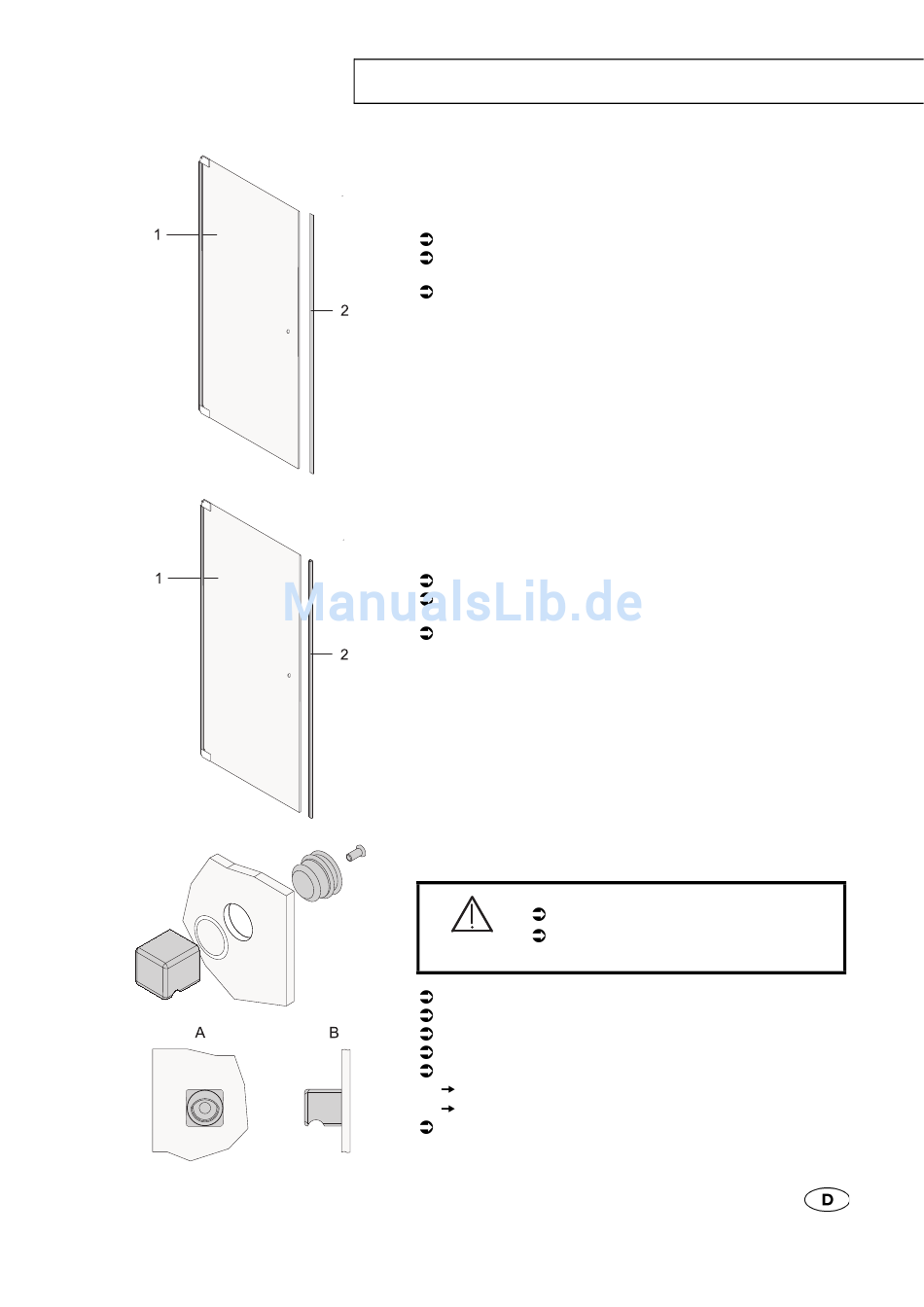

Bild: Typ 014 mit Magnetleiste
Streifdichtung auf Tür stecken
Hinweis
Dieser Arbeitsschritt gilt ausschließlich für Typ 014 mit Streifdichtung.
Streifdichtung 2 von vorn auf Tür 1 stecken.
Sicherstellen, dass die Streifdichtung über die gesamte Länge auf der
Glaskante anliegt.
Bei Bedarf Streifdichtung oben kürzen.
Bild: Typ 014 mit Streifdichtung
Griffe montieren
Glas platzt ab!
Vorsicht
Dichtring von außen auf Griffinnenteil schieben.
Griffinnenteil von innen in die Bohrung der Tür stecken.
Griffoberteil auf Griffinnenteil schieben.
Griff von innen mit mitgelieferter Schraube verschrauben.
Griff wie folgt ausrichten:
A = Innen: Grifftaschenkante oben
B = Außen: Mulde unten
Schraube des Griffs festziehen.
Immer auf beiden Seiten Dichtringe verwenden.
Sicherstellen, dass ein Dichtring auf dem Griffinnen-
teil liegt.
