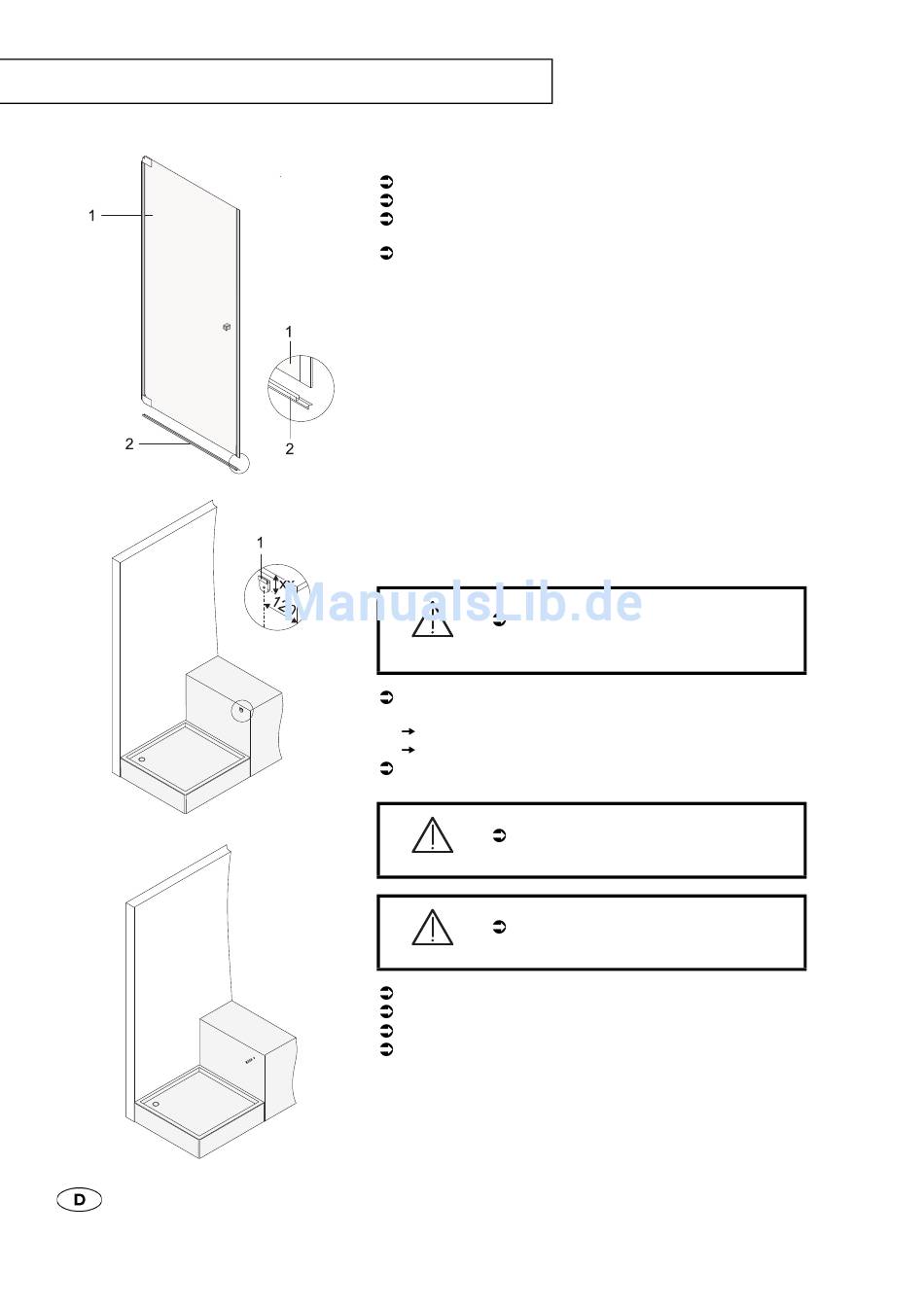

MONTAGE DER DUSCHE
8
Wasserablaufprofil auf Tür stecken
Wasserablaufprofil 2 von unten auf Tür 1 stecken.
Sicherstellen, dass die Ablaufkante nach innen zeigt.
Sicherstellen, dass das Wasserablaufprofil 2 mit der Ausklinkung an
der Magnetleiste bzw. Streifdichtung bündig anliegt.
Bei Bedarf Wasserablaufprofil kürzen.
Z-Lasche montieren
Hinweis
Dieser Arbeitsschritt gilt ausschließlich für Typ 014 mit Magnetleiste.
Verletzungsgefahr und Beschädigungen!
Sicherstellen, dass keine elektrischen Leitungen und/
oder Wasserleitungen im Bereich der Befestigungs-
Warnung
löcher liegen.
Befestigungsloch für Z-Lasche 1 in folgendem Abstand vom Wan-
nenrand anzeichnen:
waagerecht: 120 mm vom Wannenrand
senkrecht: xx = Überlappungsmaß auf Glasskizze + 31,5 mm
Befestigungsloch ankörnen.
Bruch der Fliesen durch Schlagbohrmaschine!
Beim Bohren der Fliesen die Schlagbohrfunktion der
Bohrmaschine abstellen.
Vorsicht
Verletzungsgefahr und Beschädigungen!
Bei Leichtbauwänden Spezialdübel verwenden
(Dübel bauseits).
Warnung
Mit geeignetem Werkzeug Befestigungsloch bohren.
Dübel in Befestigungsloch stecken.
Sicherstellen, dass der Dübel bündig mit der Wand abschließt.
Z-Lasche 1 mit mitgelieferter Schraube anschrauben.
