MONTAGE DER DUSCHE
16

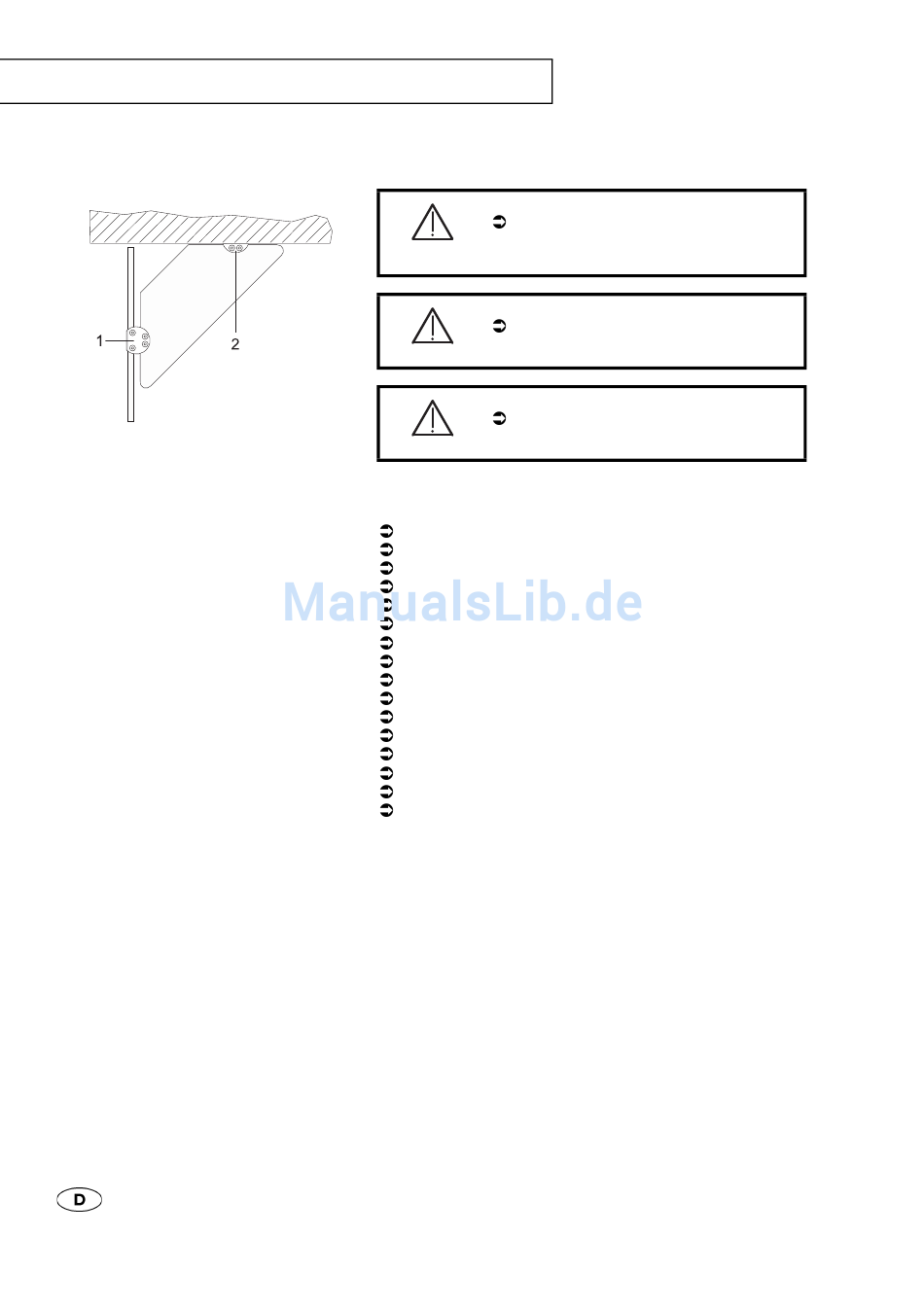

Glasschwert montieren
Verletzungsgefahr und Beschädigungen!
Sicherstellen, dass keine elektrischen Leitungen und/
oder Wasserleitungen im Bereich der Befestigungs-
Warnung
löcher liegen.
Verletzungsgefahr und Beschädigungen!
Bei Leichtbauwänden Spezialdübel verwenden
(Dübel bauseits).
Warnung
Bruch der Fliesen durch Schlagbohrmaschine!
Beim Bohren der Fliesen die Schlagbohrfunktion der
Bohrmaschine abstellen.
Vorsicht
Hinweis
Dieser Arbeitsschritt gilt ausschließlich für Typ 015.
Sicherstellen, dass die Tür geschlossen ist.
Glasschwert an Anschlagseite montieren.
Wandhalter 2 mittig an Glasschwert montieren.
Glashalter 1 mittig an Glasschwert montieren.
Glasschwert mit Glashalter 1 auf Festteil stecken.
Glasschwert mit Wasserwaage ausrichten.
Umriss Wandhalter 2 an Wand anzeichnen.
Wandhalter 2 von Glasschwert demontieren.
Befestigungslöcher anzeichnen.
Befestigungslöcher ankörnen.
Befestigungslöcher mit geeignetem Werkzeug bohren
Dübel in Befestigungslöcher stecken.
Sicherstellen, dass die Dübel bündig mit der Wand abschließen.
Wandhalter 2 an Wand schrauben.
Glasschwert an Wandhalter 2 montieren.
Alle Schrauben festziehen
