MONTAGE DER DUSCHE
Befestigungslöcher Festteil anzeichnen
Hinweis
Dieser Arbeitsschritt gilt ausschließlich für Typen mit Wandwinkel.
Bei Typen mit Wandprofil siehe Montageanleitung Wandprofil.
Bei Typen mit direkter Wandbefestigung eckig siehe Montageanleitung
direkte Wandbefestigung eckig.
Verletzungsgefahr und Beschädigungen!
Warnung

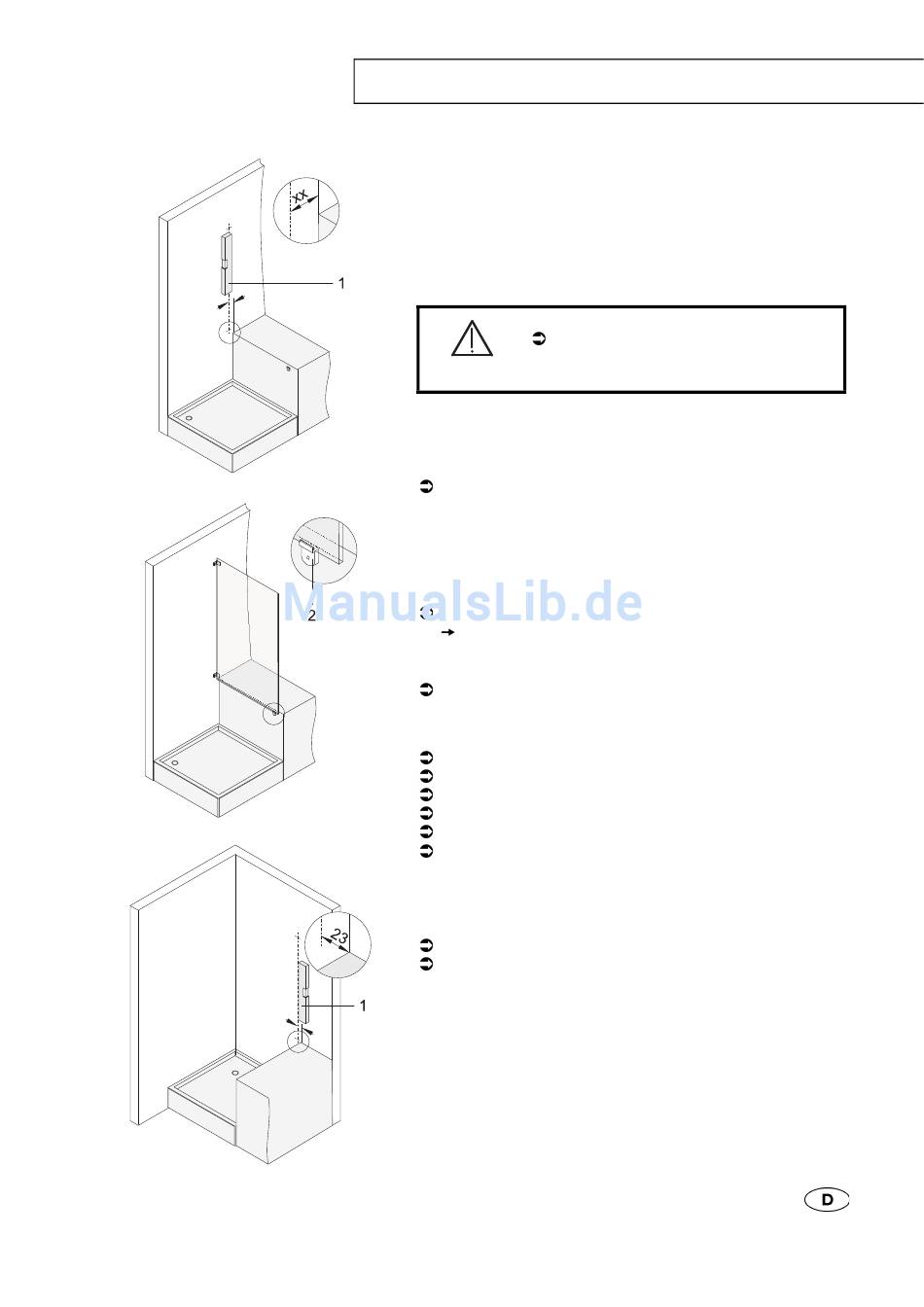

Bild: Typ 014 mit Magnetleisten
Bei Typ 014 mit Magnetleisten Befestigungslöcher für großes Festteil
wie folgt anzeichnen:
Ausrichtlinie mit längerer Wasserwaage 1 anzeichnen.
Hinweis
Einrückmaß = Maß Außenkante Duschwanne bis Außenkante Glas auf
Glasskizze
Bei Angabe Einrückmaß auf Glasskizze:
Ausrichtlinie mit folgendem Abstand vom Wannenrand anzeichnen:
xx = Einrückmaß auf Glasskizze + 31 mm
Bei Angabe Außenkannte Glas auf Glasskizze:
Ausrichtlinie von Außenkannte Glas 31 mm nach innen anzeichnen.
Bild: Typ 014 mit Magnetleisten
Festteil auf Z-Lasche 2 stellen.
Sicherstellen, dass Festteil auf Z-Lasche 2 liegt.
Festteil an Ausrichtlinie ausrichten.
Sicherstellen, dass Ausrichtlinie in Mitte der Winkelbohrung ist.
Befestigungslöcher markieren.
Befestigungslöcher ankörnen.
Bei Typ 014 mit Streifdichtung Befestigungslöcher für großes Festteil
wie folgt anzeichnen:
Ausrichtlinie mit längerer Wasserwaage 1 anzeichnen.
Ausrichtlinie Abstand von 23 mm vom Wannenrand anzeichnen.
Bild: Typ 014 mit Streifdichtung
Sicherstellen, dass keine elektrischen Leitungen und/
oder Wasserleitungen im Bereich der Befestigungs-
löcher liegen.
