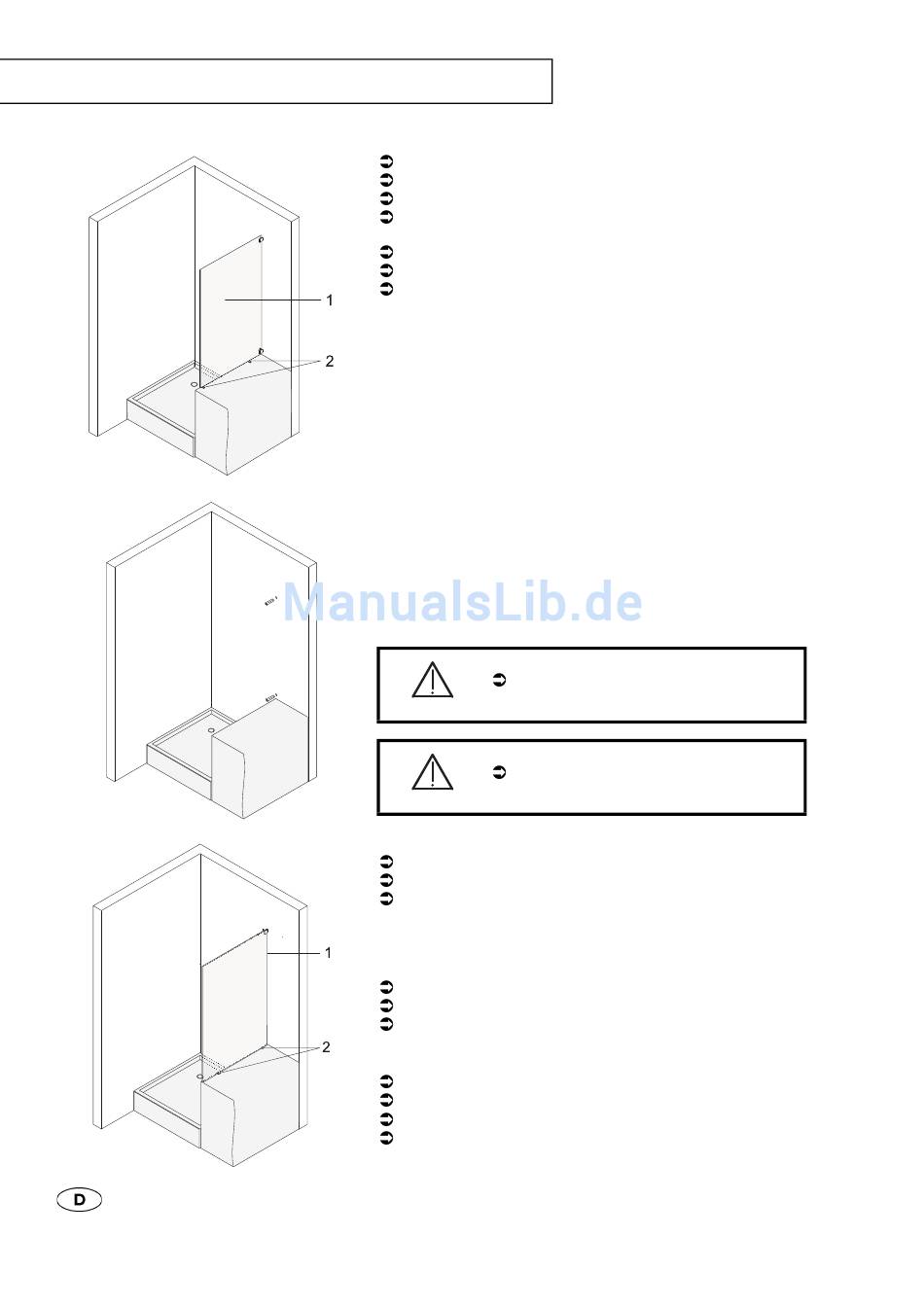

MONTAGE DER DUSCHE
10
3 mm Holzunterlagen 2 auf Wannenrand legen.
Festteil 1 auf Holzunterlagen 2 stellen.
Festteil an Ausrichtlinie ausrichten.
Sicherstellen, dass die Innenkante der Glaskante bündig mit Wan-
nenrand abschließt.
Sicherstellen, dass Ausrichtlinie in der Mitte der Winkelbohrung ist.
Befestigungslöcher markieren.
Befestigungslöcher ankörnen.
Bild: Typ 014 mit Streifdichtung
Befestigungslöcher Festteil bohren und dübeln
Hinweis
Dieser Arbeitsschritt gilt ausschließlich für Typen mit Wandwinkel.
Bei Typen mit Wandprofil siehe Montageanleitung Wandprofil.
Bei Typen mit direkter Wandbefestigung eckig siehe Montageanleitung
direkte Wandbefestigung eckig.
Bruch der Fliesen durch Schlagbohrmaschine!
Beim Bohren der Fliesen die Schlagbohrfunktion der
Bohrmaschine abstellen.
Vorsicht
Verletzungsgefahr und Beschädigungen!
Bei Leichtbauwänden Spezialdübel verwenden
(Dübel bauseits).
Warnung
Befestigungslöcher wie folgt bohren:
Mit geeignetem Werkzeug Befestigungslöcher bohren.
Dübel in Befestigungslöcher stecken.
Sicherstellen, dass die Dübel bündig mit der Wand abschließen.
Festteil verschrauben
Bei Typ 014 mit Magnetleisten großes Festteil wie folgt verschrauben:
Festteil auf Z-Lasche stellen.
Sicherstellen, dass Festteil auf Z-Lasche aufliegt.
Festteil mit Wandwinkel an Wand schrauben.
Bei Typ 014 mit Streifdichtung großes Festteil wie folgt verschrauben:
3 mm Holzunterlagen 2 auf Wannenrand legen.
Festteil 3 auf Holzunterlagen 2 stellen.
Festteil mit Wandwinkel an Wand schrauben.
Holzunterlagen unter vormontierten Festteil gegen 3 mm PVC-
Unterlagen tauschen.
