Schutzgasflasche in die dafür vorgesehene Flaschenaufnahme stellen.
•
Schutzgasflasche mit Sicherungskette sichern.
•
Druckminderer an Gasflaschenventil gasdicht festschrauben.
•
Überwurfmutter des Gasschlauchanschlusses an „Ausgangsseite Druckminderer" verschrauben.
•
Gasschlauch mit Überwurfmutter G1/4" am entsprechenden Anschluss am Schweißgerät, bzw.
Drahtvorschubgerät (je nach Ausführung) montieren.
5.9.2
Gastest
Bedienelement
5.9.3
Funktion „Schlauchpaket spülen"
Bedienelement
Wird die Funktion "Schlauchpaket spülen" nicht durch nochmaliges Betätigen der
Drucktaste „Gas- und Stromparameter" beendet, strömt solange Schutzgas, bis die
Gasflasche entleert ist!
099-000196-EW500
17.06.2013
Beschreibung
0
Druckminderer
Schutzgasflasche
Ausgangsseite Druckminderer
Gasflaschenventil
Aktion
Ergebnis
Anwahl Gastest
1 x
Signalleuchte "Gasvorströmzeit (WIG)" leuchtet. Schutzgas strömt für
ca. 20 s. Durch nochmaliges Betätigen kann der Gastest sofort beendet
werden.
Aktion
Ergebnis
Anwahl Schlauchpaket spülen
5 s
Signalleuchte "Gasvorströmzeit (WIG)" blinkt.
Durch nochmaliges Betätigen wird die Funktion beendet.
Aufbau und Funktion

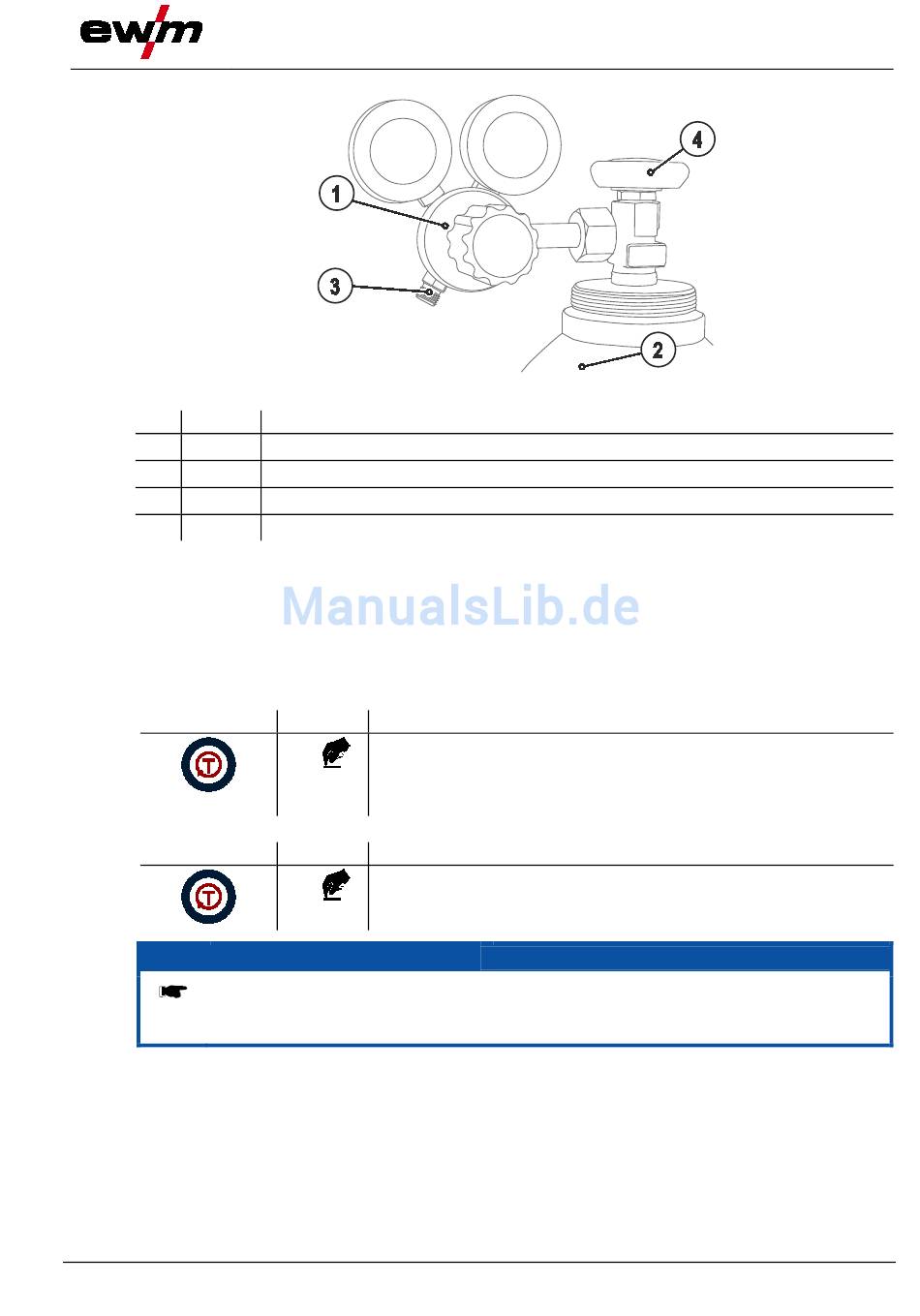

Abbildung 5-4
HINWEIS
Schutzgasversorgung
