Siemens SIMOVERT MASTERDRIVES Betriebsanleitung Seite 8

Definitionen und Warnungen
0-4
Die notwendigen EGB-Schutzmaßnahmen sind im folgenden Bild noch einmal
verdeutlicht:
♦ a = leitfähiger Fußboden
♦ b = EGB-Tisch
♦ c = EGB-Schuhe
♦ d = EGB-Mantel
♦ e = EGB-Armband
♦ f = Erdungsanschluß der Schränke
d
b
e
f
c
a
Sitzplatz

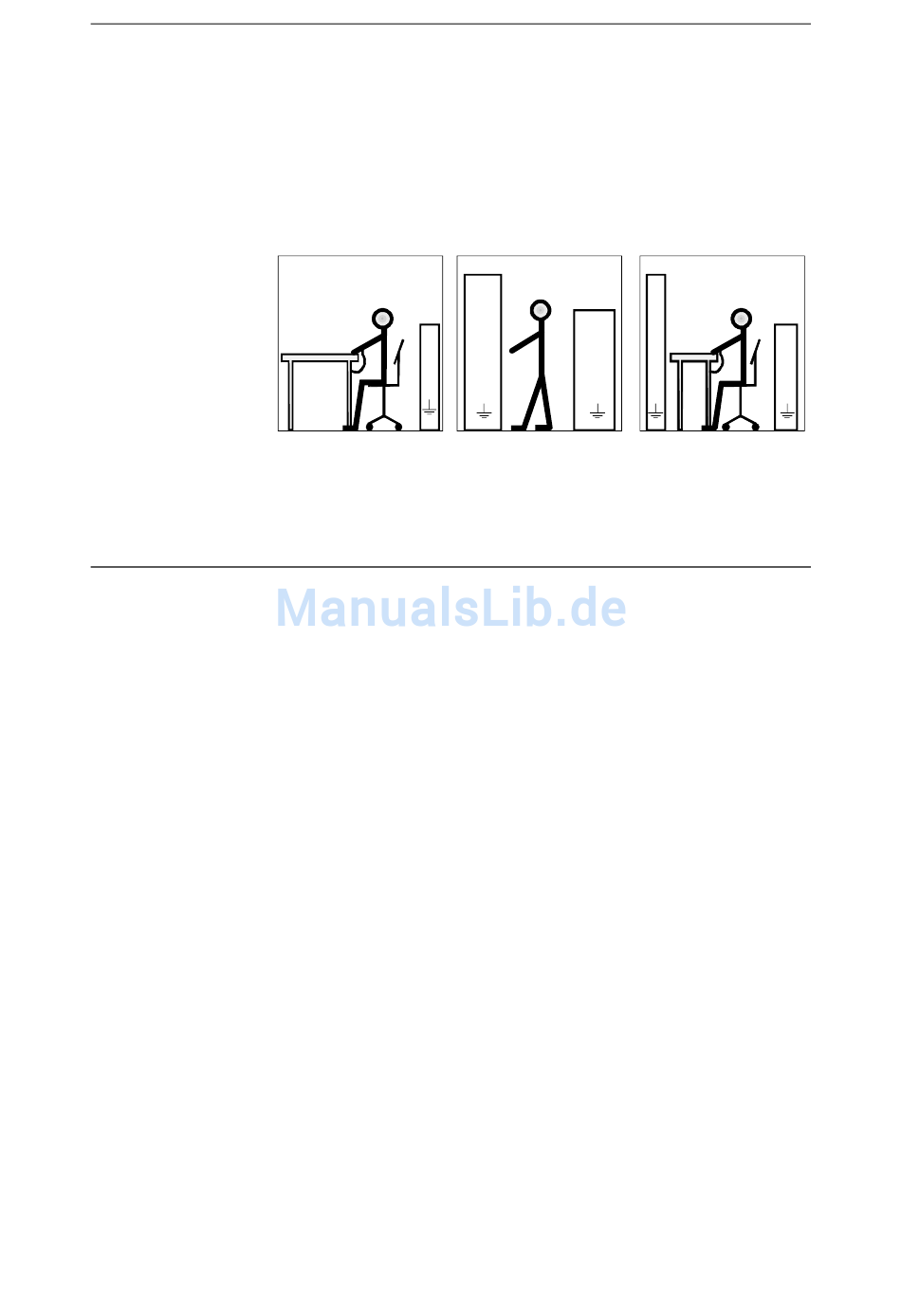

Bild 0-1 EGB-Schutzmaßnahmen
d
f f
c
a
Stehplatz
477 791 4070 76 J AA-74
Betriebsanleitung SIMOVERT MASTERDRIVES
EB1 - Expansion Board 1
b d
e
f f
c
a
Steh- / Sitzplatz
