Anschließen
±10 V ±20 mA
4-2
X481
47
D
A
48
D
A
49
50
+
D
A
-
51
52
D
A
53
D
A
54

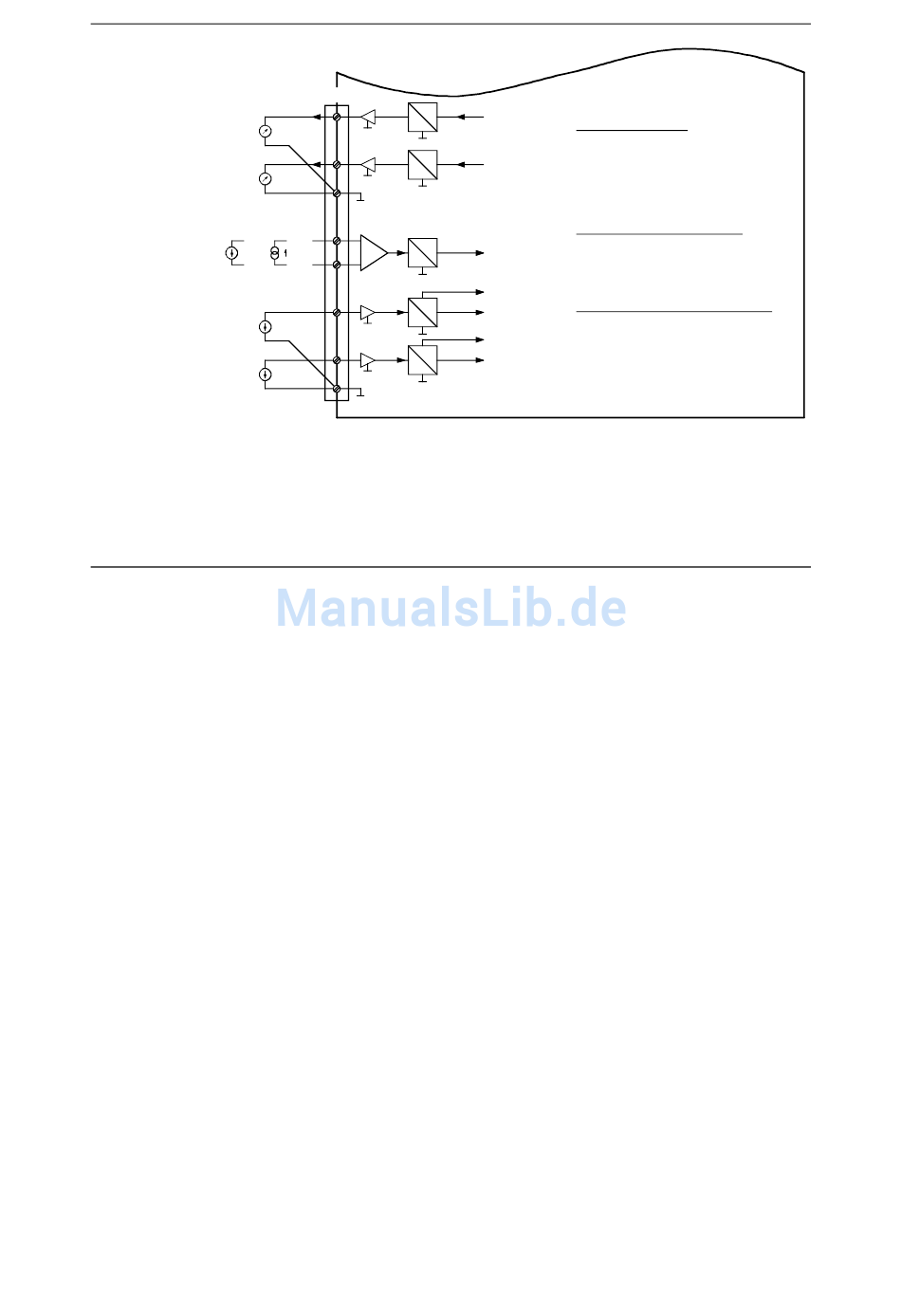

Bild 4-2 Anschlußübersicht X481
EB1 - Expansion Board 1
2 Analogausgänge
11 Bit + VZ
± 10 V / 5 mA
1 Analogeingang (Differenz)
13 Bit + VZ
± 10 V / 40 k Ω (Spannung)
± 20 mA / 250 Ω (Strom)
2 Analogeingänge (single ended)
13 Bit + VZ
+/- 10 V / 40 k Ω
auch als Digitaleingänge verwendbar
Schaltschwelle 8 V
477 791 4070 76 J AA-74
