Anschließen
X481 - Analogein-
und ausgänge
4-4
Auf der Klemmleiste befinden sich folgende Anschlüsse:
♦ 1 Analogeingang mit Differenzsignal, verwendbar als Strom- und
Spannungseingang
♦ 2 Analogeingänge (single ended), auch als Digitaleingänge verwendbar
♦ 2 Analogausgänge
Klemme Bezeichnung
47 AO1
48 AO2
49 AOM
50 AI1P
51 AI1N
52 AI2
53 AI3
54 AIM
anschließbarer Querschnitt: 1,5 mm² (AWG 16)
Die Masseleitungen sind mit einer Drossel geschützt
Klemme 47 befindet sich im eingebauten Zustand oben.

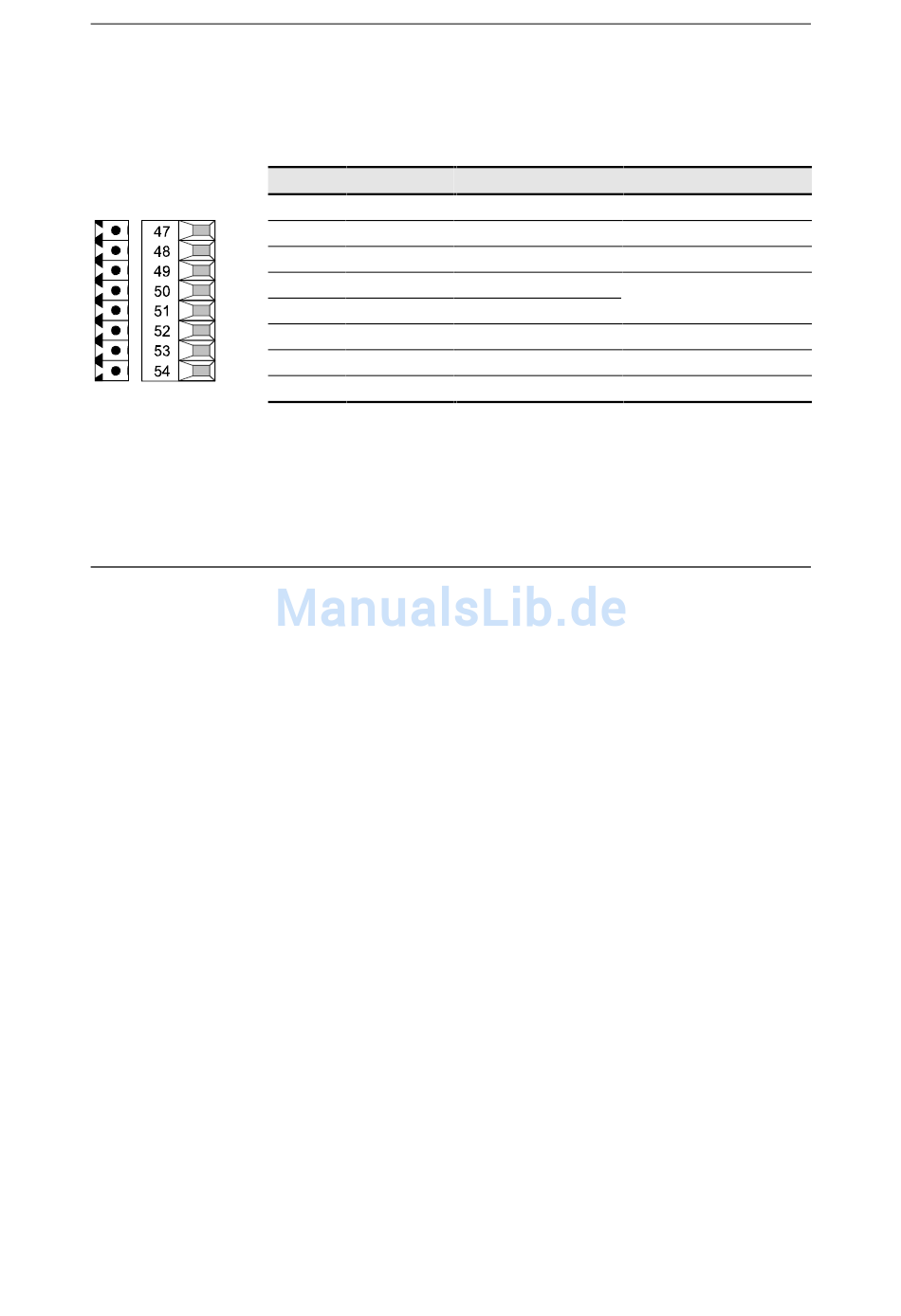

Tabelle 4-2 Klemmenbelegung Anschluß X481
Bedeutung
Analogausgang 1
Analogausgang 2
Masse Analogausgang
Analogeingang 1 +
Analogeingang 1 -
Analogeingang 2
Analogeingang 3
Masse Analogeingang
477 791 4070 76 J AA-74
Betriebsanleitung SIMOVERT MASTERDRIVES
EB1 - Expansion Board 1
Bereich
± 10 V, 5 mA
± 10 V, 5 mA
0 V
Spannung: ± 10 V, 40 kΩ
Strom: ± 20 mA, 250 Ω
± 10 V, 40 kΩ
± 10 V, 40 kΩ
0 V
