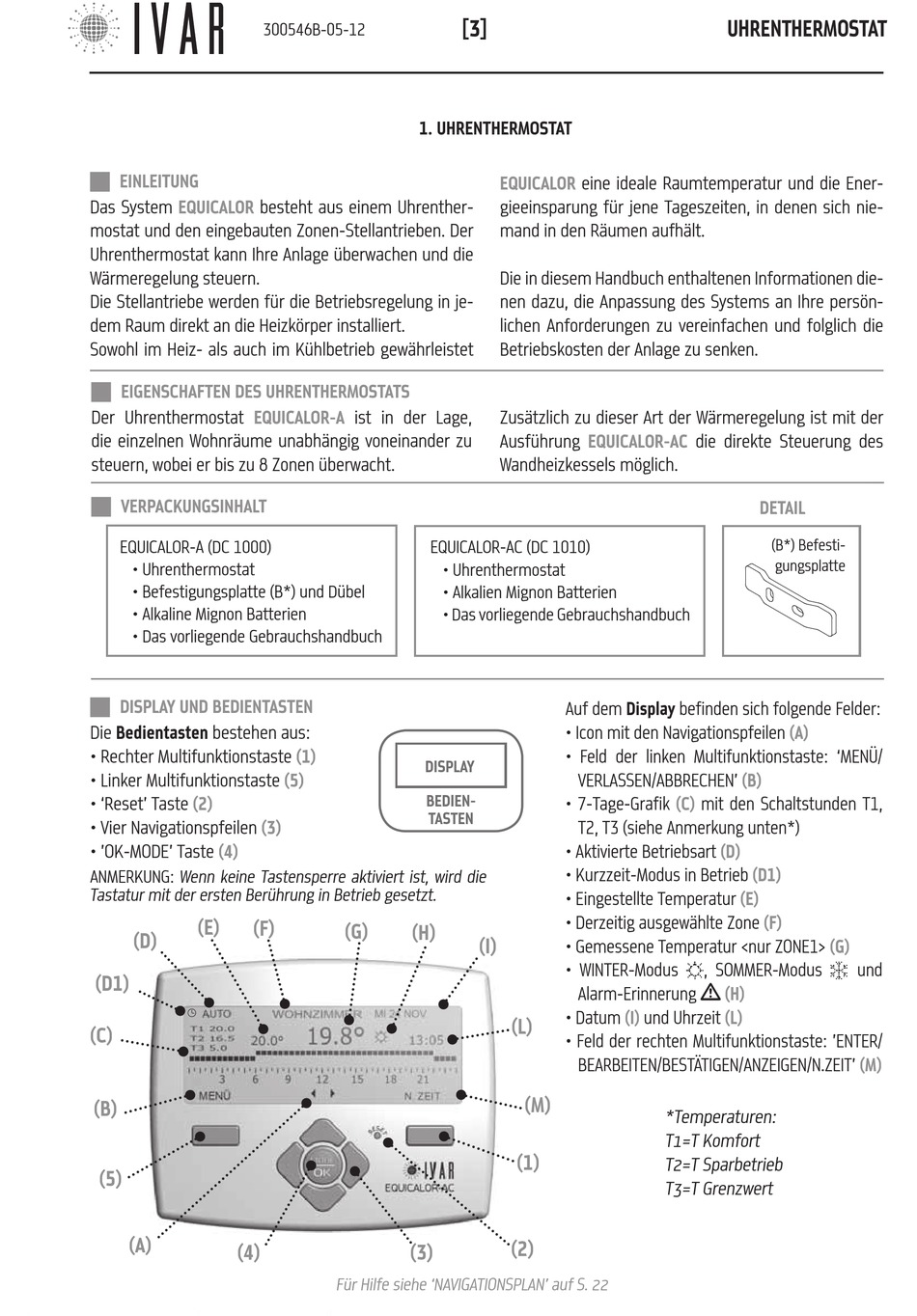

EINLEITUNG
Das System
besteht aus einem Uhrenther-
EQUICALOR
mostat und den eingebauten Zonen-Stellantrieben. Der
Uhrenthermostat kann Ihre Anlage überwachen und die
Wärmeregelung steuern.
Die Stellantriebe werden für die Betriebsregelung in je-
dem Raum direkt an die Heizkörper installiert.
Sowohl im Heiz- als auch im Kühlbetrieb gewährleistet
EIGENSCHAFTEN DES UHRENTHERMOSTATS
Der Uhrenthermostat
EQUICALOR-A
die einzelnen Wohnräume unabhängig voneinander zu
steuern, wobei er bis zu 8 Zonen überwacht.
VERPACKUNGSINHALT
EQUICALOR-A (DC 1000)
• Uhrenthermostat
• Befestigungsplatte (B*) und Dübel
• Alkaline Mignon Batterien
• Das vorliegende Gebrauchshandbuch
DISPLAY UND BEDIENTASTEN
Die Bedientasten bestehen aus:
• Rechter Multifunktionstaste
• Linker Multifunktionstaste
• 'Reset' Taste
(2)
• Vier Navigationspfeilen
(3)
• 'OK-MODE' Taste
(4)
ANMERKUNG: Wenn keine Tastensperre aktiviert ist, wird die
Tastatur mit der ersten Berührung in Betrieb gesetzt.
(E)
(F)
(D)
(D1)
(C)
(B)
(5)
(A)
(4)
300546B-05-12
1. UHRENTHERMOSTAT
ist in der Lage,
EQUICALOR-AC (DC 1010)
(1)
DISPLAY
(5)
BEDIEN-
TASTEN
(G)
(H)
(3)
Für Hilfe siehe 'NAVIGATIONSPLAN' auf S. 22
[3]
EQUICALOR
eine ideale Raumtemperatur und die Ener-
gieeinsparung für jene Tageszeiten, in denen sich nie-
mand in den Räumen aufhält.
Die in diesem Handbuch enthaltenen Informationen die-
nen dazu, die Anpassung des Systems an Ihre persön-
lichen Anforderungen zu vereinfachen und folglich die
Betriebskosten der Anlage zu senken.
Zusätzlich zu dieser Art der Wärmeregelung ist mit der
Ausführung
EQUICALOR-AC
Wandheizkessels möglich.
• Uhrenthermostat
• Alkalien Mignon Batterien
• Das vorliegende Gebrauchshandbuch
Auf dem Display befinden sich folgende Felder:
• Icon mit den Navigationspfeilen
• Feld der linken Multifunktionstaste: 'MENÜ/
VERLASSEN/ABBRECHEN'
• 7-Tage-Grafik
T2, T3 (siehe Anmerkung unten*)
• Aktivierte Betriebsart
• Kurzzeit-Modus in Betrieb
• Eingestellte Temperatur
• Derzeitig ausgewählte Zone
(I)
• Gemessene Temperatur <nur ZONE1>
• WINTER-Modus
Alarm-Erinnerung
• Datum
(L)
• Feld der rechten Multifunktionstaste: 'ENTER/
BEARBEITEN/BESTÄTIGEN/ANZEIGEN/N.ZEIT'
(M)
(1)
(2)
UHRENTHERMOSTAT
die direkte Steuerung des
DETAIL
(B*) Befesti-
gungsplatte
(A)
(B)
(C)
mit den Schaltstunden T1,
(D)
(D1)
(E)
(F)
, SOMMER-Modus
(H)
(I)
und Uhrzeit
(L)
*Temperaturen:
T1=T Komfort
T2=T Sparbetrieb
T3=T Grenzwert
(G)
und
(M)
