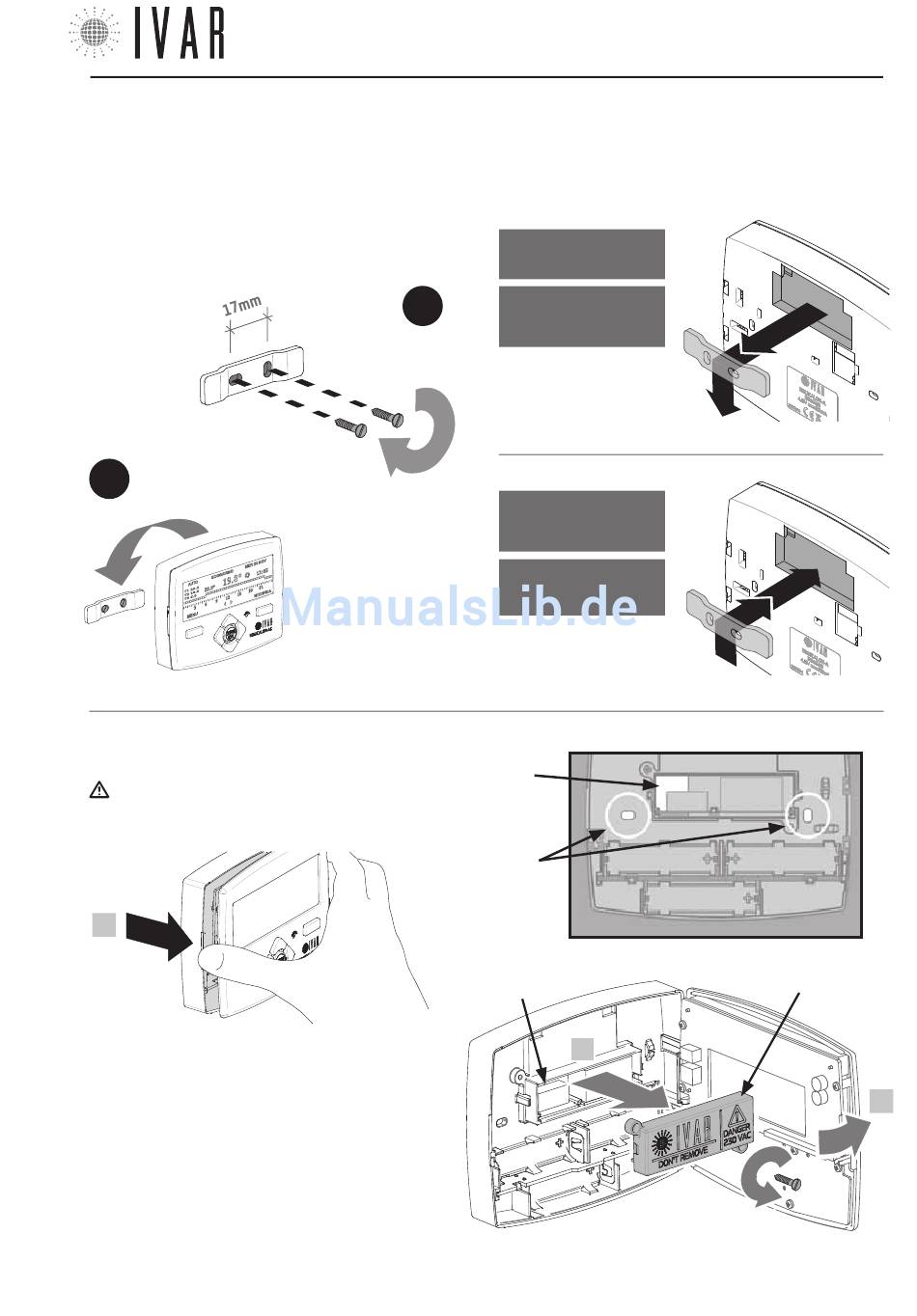

Wandinstallation (EQUICALOR-A)
•
Die mitgelieferte Befestigungsplatte mit den beiden bei-
gefügten Dübeln an den beiden Bohrungen an der Wand
befestigen (Siehe Abbildung-5).
•
Den Uhrenthermostat an die Platte (Abbildung-6) an der
hinteren Tasche einhaken (Siehe den nebenstehenden Ab-
schnitt 'Einbau').
ABB.
6
Wandinstallation (EQUICALOR-AC)
1)
Die Tür an der Vorderseite des Uhrenthermostats öffnen.
ACHTUNG! Bevor Sie fortfahren, sicherstellen, dass
die Netzspannung der elektrischen Anlage ausgeschal-
tet wurde.
1
2)
Die beiden Schrauben lösen, die Abdeckung vom
internen Kasten entfernen (S), wie in der nebenste-
henden Abbildung dargestellt. Anschließend die Kabel
des Kesselkontakts durch die Öse (S1) durchführen.
Um den elektrischen Anschluss herzustellen, die Ka-
bel an der Klemme in den Positionen 'NO' und 'C' an-
schließen, wie am Boden der Abdeckung angegeben
(Für weitere Angaben, siehe den 'Anschlussplan' auf S.
13). Am Ende den Kastendeckel wieder anbringen,
die Schrauben befestigen und den Deckel schließen.
300546B-05-12
ABB.
5
x2
FEST-
SCHRAUBEN
Für Hilfe siehe 'NAVIGATIONSPLAN' auf S. 22
[11]
EINBAU:
Den Uhrenthermostat wie nachfolgende beschrieben, aus
seiner Wandaufnahme ein- und aushaken.
A) Den Uhrenthermostat
an die Wand setzen
B) Den Uhrenthermostat
senken, um ihn zu sichern
C) Den Uhrenthermostat
anheben, um ihn abzu-
lösen
D) Den Uhrenthermostat
von der Platte abziehen
S1
3
S1
2
UHRENTHERMOSTAT
A
B
D
C
S
x2
AUFSCHRAUBEN
