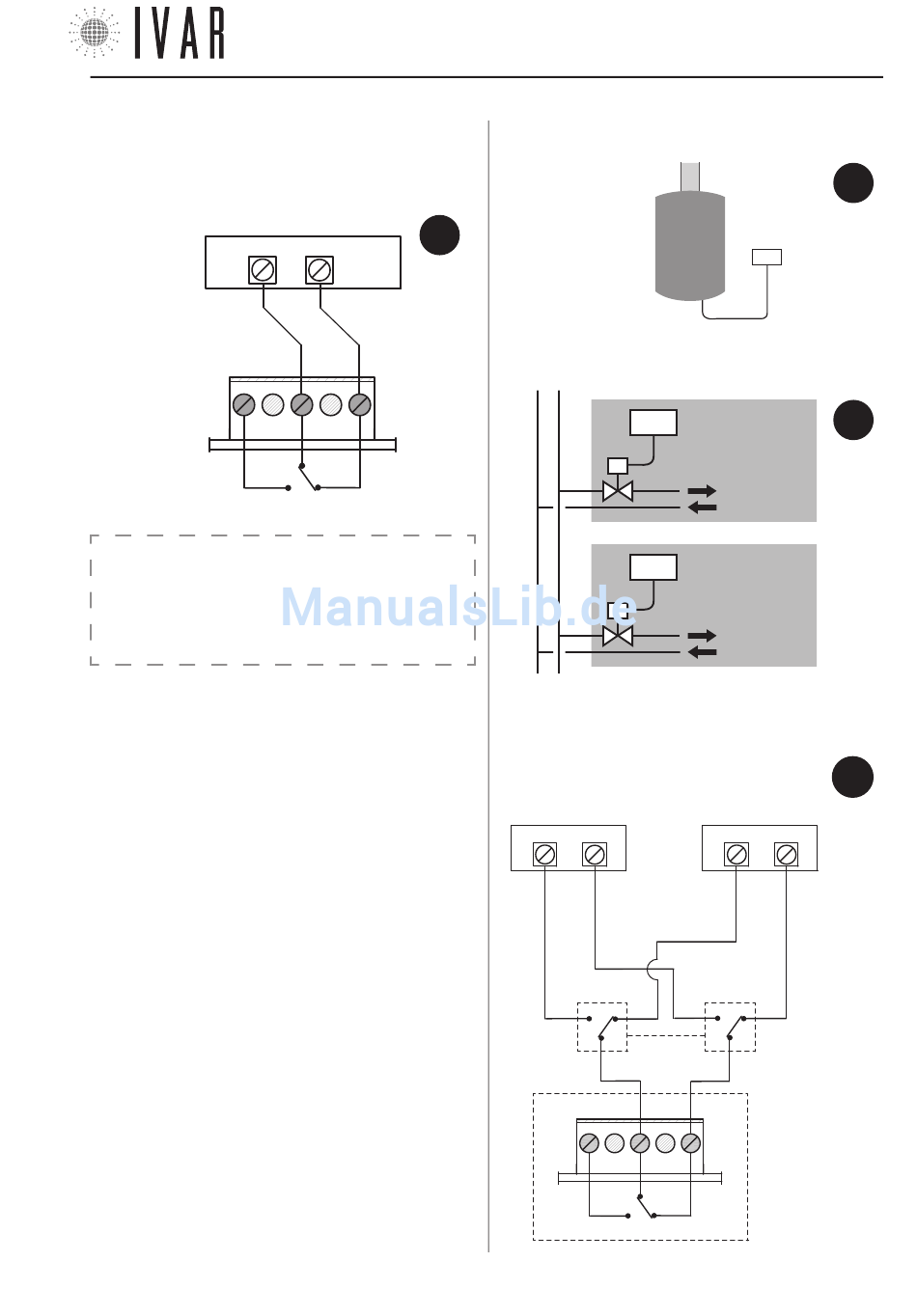

10) ANSCHLUSSPLAN
• Elektrischer Anschluss (EQUICALOR-AC).
HEIZKES-
SEL
oder
ZONEN-
VENTIL
RELAIS
NC
ACHTUNG! Die eingefuhrte System SteurungSart
betracht eine Moeglichen Zeitverspaetung fuer die
Einschaltung der Kesselberuehrung im Wert von
15/20 Minuten ca (Nuer EQUICALOR-ac).
ABB.
7
C
NO
Für Hilfe siehe 'NAVIGATIONSPLAN' auf S. 22
[13]
11) ANWENDUNGSBEISPIELE
• Anwendungsbei-
spiel 1: Heizkessel
• Anwendungsbeispiel 2: Zonenventil
• Anwendungsbeispiel 3: Anlage mit 2 Generatoren für
den SOMMER-/WINTERBETRIEB
CHILLER oder
ZONENVENTIL
C
NC
UHRENTHERMOSTAT
UHR
WOHN-
UHR
EINHEIT
N° 1
WOHN-
UHR
EINHEIT
N° 2
HEIZKESSEL oder
ZONEN- VENTIL
0=WINTER
0/1
1=SOMMER
NO
UHR
ABB.
8
ABB.
9
ABB.
10
