B e d i e n u n g s a n l e i t u n g d e s M I D I - f o r - V i n t a g e - S y n t h e s i z e r - I n t e r f a c e s
2.2 Die beiden Steuerspanungen
Die beiden Steuerspannungen der Digital/Analog-Wandler-Option liegen an Pin 4 der
mit „Controller" beschrifteten DIN-Buchsen an.
Im einfachsten Fall reichen zwei DIN-Stecker mit einer internen Brücke zwischen Pin 4
und Pin 5, um die beiden Steuerspannungen mit dem Eingang „Voltage-Processor 1"
bzw. „Voltage-Processor 2" zu verbinden.
Lötet man sich geeignete Patchkabel (DIN-Stecker auf Klinkenstecker) zusammen,
können die Signale auch direkt mit den diversen Steuerspannungseingängen des Korg
PS-3100 verbunden werden ohne den Voltage-Processor 1 oder 2 zu blockieren.
Für die klassische Anwendung des Pitchbendings (Freq.-Buchse des Signal-Generators)
sollte man zwei Widerstände zur Abschwächung des Spannungshubs von +/-5 Volt auf
+/-2,5 Volt integrieren, was dann einen immer noch mehr als ausreichenden Wirkungs-
bereich erlaubt.

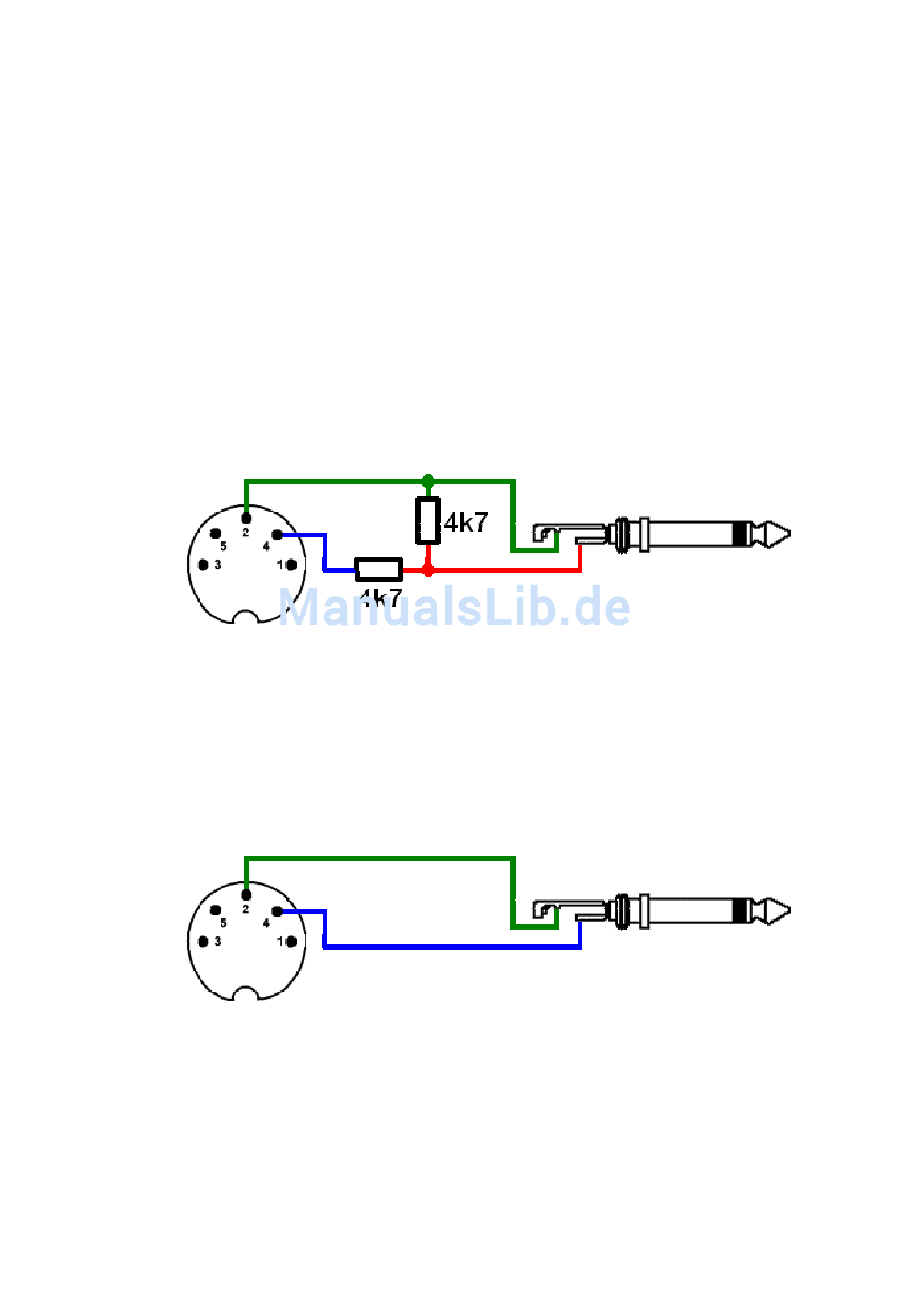

Adapter mit 2:1-Abschwächer für VCO (Pitch-Bending)
Eine weitere fein regulierbare Abschwächung auf einen musikalisch praktikablen Wir-
kungsbereich erfolgt dann sowieso über das Potentiometer „Intensity Control" des Korg
PS-3100.
Für alle anderen Routing-Möglichkeiten ist eine einfache 1:1-Verbindung notwendig.
Adapter ohne Abschwächer für VCF, VCA etc.
Die Steuerspannung A steht an der mit „Controller 1" beschrifteten DIN-Buchse zur
Verfügung und ist fest auf den MIDI-Befehl Pitch-Bend zugeordnet. Das hängt vor al-
lem damit zusammen, dass dieses MIDI-Signal immer die höchste digitale Auflösung
(bis zu max. 14 Bit) hat, andere Controller haben in der Regel eine deutlich kleinere
Auflösung (oft nur 7 Bit).
Die Steuerspannung B steht an der mit „Controller 2" beschrifteten DIN-Buchse zur
Verfügung, ist aber keiner festen MIDI-Quelle zugeordnet. Als MIDI-Quelle kann hier
Seite 5 von 16
