NETZSPANNUNGS- UND FREQUENZEINSTELLUNG

Die werksseitigen Einstellungen des Destroyer/ Punisher müssen mit Ihrer
lokalen Netzspannung übereinstimmen. Auf der Rückseite der Einheit
befindet sich ein Schild, auf dem die Werkseinstellungen aufgedruckt sind.
Wenn die Einstellung mit Ihrer lokalen Netzspannung nicht übereinstimmt,
müssen Sie das Gerät neu anschließen, wie im Folgenden erläutert wird.
ACHTUNG ! Die ROTE Leitung muß immer an eines der äußeren Pins
angeschlossen werden, wie auf der Platine aufgedruckt ist. Anderenfalls könnte
das Gerät beschädigt werden.
1. Entfernen Sie die Abdeckung auf dem Gehäuse des Gerätes, indem Sie
die vier Rändelschrauben lösen.
2. Auf der Platine befindet sich ein dreipoliger Stecker mit einer roten,
blauen und gelben Leitung (von der Rückseite des Gerätes aus
gesehen).

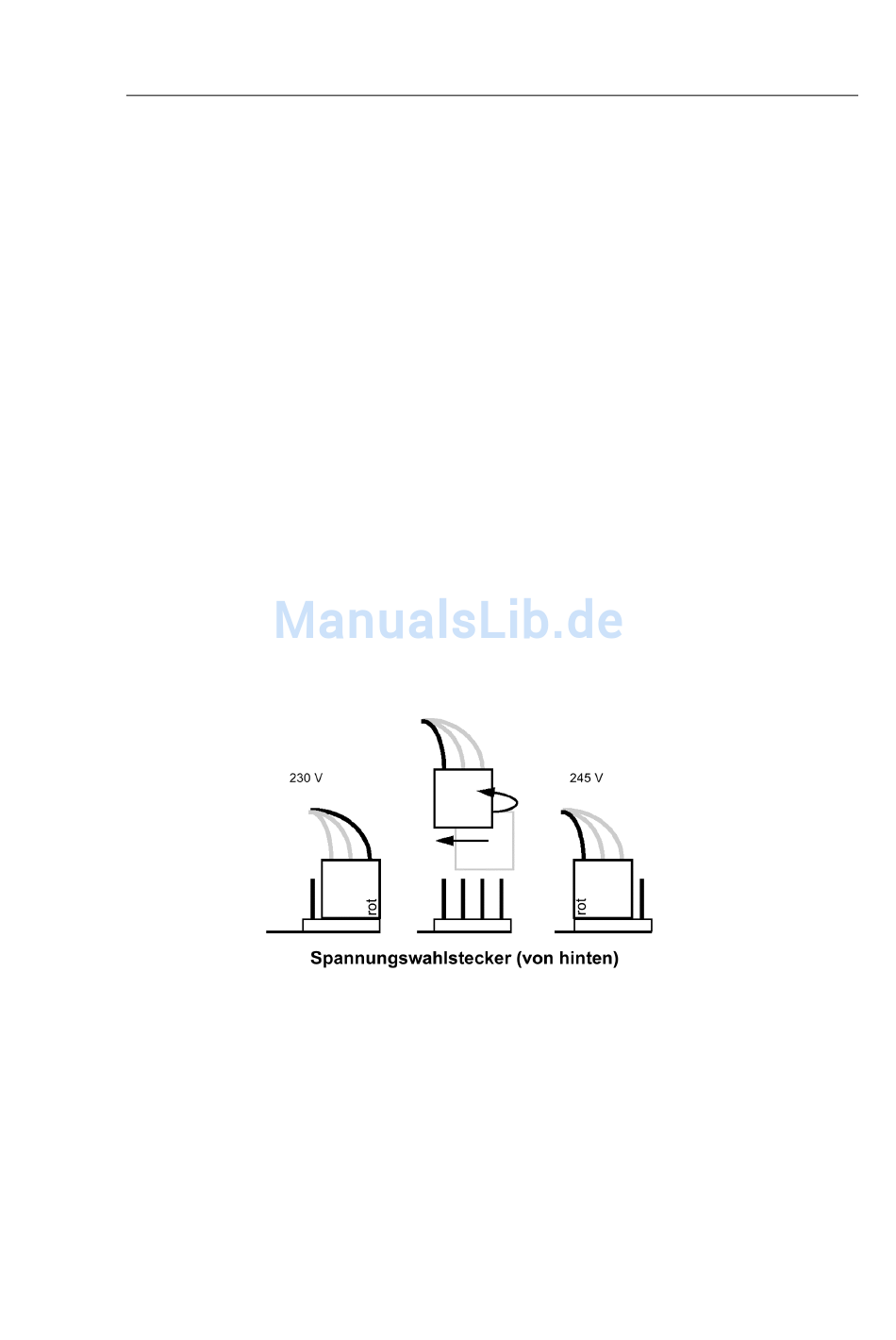

3. Um die Spannung 230V AC einzustellen, müssen Sie den Stecker so
montieren, dass die rote Leitung am Platinenrand eingesteckt ist (siehe
Abbildung).
4. Um die Spannung 245V AC einzustellen, müssen Sie den Stecker so
montieren, dass die rote Leitung auf dem innersten Pin steckt (siehe
Abbildung).
5. Setzen Sie die Abdeckung wieder auf und ziehen Sie die Schrauben
fest.
