4

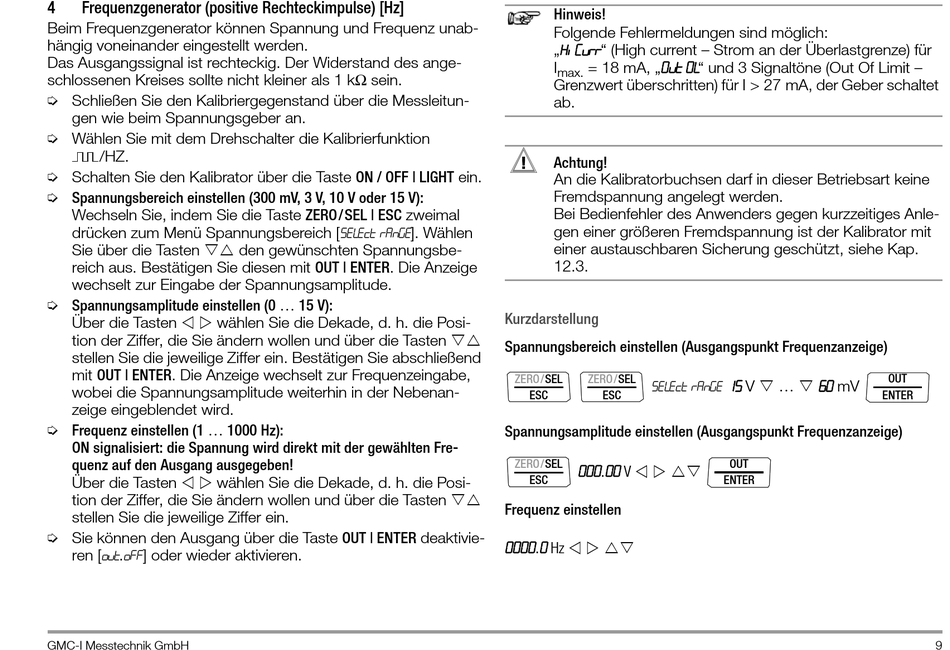

Frequenzgenerator (positive Rechteckimpulse) [Hz]

Beim Frequenzgenerator können Spannung und Frequenz unab-
hängig voneinander eingestellt werden.
Das Ausgangssignal ist rechteckig. Der Widerstand des ange-
schlossenen Kreises sollte nicht kleiner als 1 kΩ sein.
➭ Schließen Sie den Kalibriergegenstand über die Messleitun-
gen wie beim Spannungsgeber an.
➭ Wählen Sie mit dem Drehschalter die Kalibrierfunktion
/HZ.
➭ Schalten Sie den Kalibrator über die Taste ON / OFF | LIGHT ein.
➭ Spannungsbereich einstellen (300 mV, 3 V, 10 V oder 15 V):
Wechseln Sie, indem Sie die Taste ZERO/SEL | ESC zweimal
drücken zum Menü Spannungsbereich [
Sie über die Tasten  den gewünschten Spannungsbe-
reich aus. Bestätigen Sie diesen mit OUT | ENTER. Die Anzeige
wechselt zur Eingabe der Spannungsamplitude.
➭ Spannungsamplitude einstellen (0 ... 15 V):
Über die Tasten   wählen Sie die Dekade, d. h. die Posi-
tion der Ziffer, die Sie ändern wollen und über die Tasten 
stellen Sie die jeweilige Ziffer ein. Bestätigen Sie abschließend
mit OUT | ENTER. Die Anzeige wechselt zur Frequenzeingabe,
wobei die Spannungsamplitude weiterhin in der Nebenan-
zeige eingeblendet wird.
➭ Frequenz einstellen (1 ... 1000 Hz):
ON signalisiert: die Spannung wird direkt mit der gewählten Fre-
quenz auf den Ausgang ausgegeben!
Über die Tasten   wählen Sie die Dekade, d. h. die Posi-
tion der Ziffer, die Sie ändern wollen und über die Tasten 
stellen Sie die jeweilige Ziffer ein.
➭ Sie können den Ausgang über die Taste OUT | ENTER deaktivie-
ren [ out . off ] oder wieder aktivieren.
GMC-I Messtechnik GmbH
select range
]. Wählen
Kurzdarstellung
Spannungsbereich einstellen (Ausgangspunkt Frequenzanzeige)
ZERO/SEL
Spannungsamplitude einstellen (Ausgangspunkt Frequenzanzeige)
ZERO/SEL
Frequenz einstellen
0000.0 Hz   
Hinweis!
Folgende Fehlermeldungen sind möglich:
„HiCurr" (High current – Strom an der Überlastgrenze) für
= 18 mA, „0ut 0l" und 3 Signaltöne (Out Of Limit –
I
max.
Grenzwert überschritten) für I > 27 mA, der Geber schaltet
ab.
!
Achtung!
An die Kalibratorbuchsen darf in dieser Betriebsart keine
Fremdspannung angelegt werden.
Bei Bedienfehler des Anwenders gegen kurzzeitiges Anle-
gen einer größeren Fremdspannung ist der Kalibrator mit
einer austauschbaren Sicherung geschützt, siehe Kap.
12.3.
ZERO/SEL
select range
ESC ESC
000.00 V   
ESC
OUT
15 V  ...  60 mV
ENTER
OUT
ENTER
