7.1 Stromsenke – Simulation eines Zweileiter-Transmitters
Hier kann eine Stromsenke (0 ... 24 mA) bzw. die Last einer
Stromschleife simuliert werden. Hierzu regelt der Kalibrator den
Strom, der durch die Kalibratorbuchsen von einer externen
Stromversorgung fließt, unabhängig von der an den Buchsen
anliegenden Gleichspannung (4 ... 27 V). Der Kalibrator variiert
den Innenwiderstand so, dass der eingestellte Stromwert fließt.
Hinweis!
Der zuletzt eingestellte Geberbereich wird abgespeichert.
Die Spannung an den Kalibratorbuchsen darf in der Betriebs-
art Stromsenke nicht größer 27 V sein, sonst führt dies zu
einer thermischen Überlastung mit Ansprechen der Siche-
rung.Bei zu geringer Spannung wird LoVolt eingeblendet.
!
Achtung!
Wird der Kalibrator als Stromsenke betrieben und bei ge-
schlossenem Stromkreis ausgeschaltet oder schaltet sich
dieser selbst ab aufgrund schwacher Batterien, so kann
– je nach Ergiebigkeit der externen Spannungsquelle –
ein hoher Strom auftreten, der die eingebaute Schmelzsi-
cherung auslöst.
Schalten Sie den Kalibrator erst nach dem Öffnen des Stromkreises ab.
Achten Sie darauf, die Funktion Stromsenke nur mit ausreichen-
der Batteriekapazität oder einem Netzteiladapter zu betreiben.

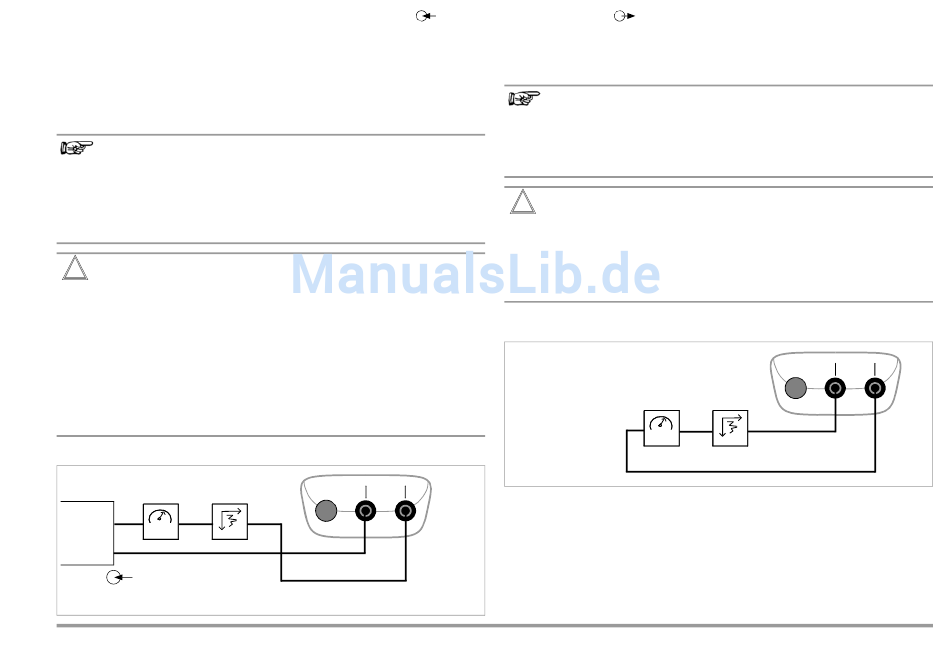

Beispiel eines Zweileiter-Transmitter-Messkreises
Peripherie-Geräte
+
Strom-
versorgung
–
24 V
4 ... 20 mA = 0 ... 100 °C
GMC-I Messtechnik GmbH
CALIBRATOR
– +
Output
+
–

7.2 Stromquelle

Zur Simulation einer Stromquelle wird die interne Stromversor-
gung verwendet.
Hinweis!
Der interne Regelkreis der Stromquelle wird überwacht: ist
der Spannungsabfall an der externen Bürde >
liegt eine Unterbrechung im Stromkreis vor, wird „Hi burd"
eingeblendet.
!
Achtung!
An die Kalibratorbuchsen darf in dieser Betriebsart keine
Fremdspannung angelegt werden.
Bei Bedienfehler des Anwenders gegen kurzzeitiges Anlegen
einer größeren Fremdspannung ist der Kalibrator mit einer
austauschbaren Sicherung geschützt, siehe Kap. 12.3.
Peripherie-Geräte
+
V oder
CALIBRATOR
+
–
Output
–
