7

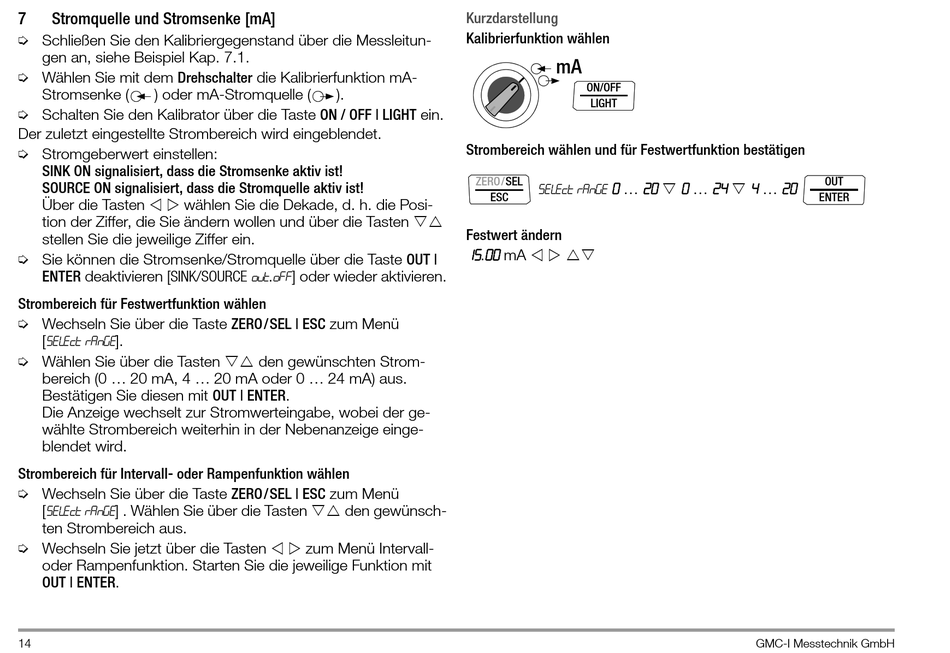

Stromquelle und Stromsenke [mA]

➭ Schließen Sie den Kalibriergegenstand über die Messleitun-
gen an, siehe Beispiel Kap. 7.1.
➭ Wählen Sie mit dem Drehschalter die Kalibrierfunktion mA-
Stromsenke ( ) oder mA-Stromquelle (
➭ Schalten Sie den Kalibrator über die Taste ON / OFF | LIGHT ein.
Der zuletzt eingestellte Strombereich wird eingeblendet.
➭ Stromgeberwert einstellen:
SINK ON signalisiert, dass die Stromsenke aktiv ist!
SOURCE ON signalisiert, dass die Stromquelle aktiv ist!
Über die Tasten   wählen Sie die Dekade, d. h. die Posi-
tion der Ziffer, die Sie ändern wollen und über die Tasten 
stellen Sie die jeweilige Ziffer ein.
➭ Sie können die Stromsenke/Stromquelle über die Taste OUT |
ENTER deaktivieren [SINK/SOURCE
Strombereich für Festwertfunktion wählen
➭ Wechseln Sie über die Taste ZERO/SEL | ESC zum Menü
[ select range ].
➭ Wählen Sie über die Tasten  den gewünschten Strom-
bereich (0 ... 20 mA, 4 ... 20 mA oder 0 ... 24 mA) aus.
Bestätigen Sie diesen mit OUT | ENTER.
Die Anzeige wechselt zur Stromwerteingabe, wobei der ge-
wählte Strombereich weiterhin in der Nebenanzeige einge-
blendet wird.
Strombereich für Intervall- oder Rampenfunktion wählen
➭ Wechseln Sie über die Taste ZERO/SEL | ESC zum Menü
] . Wählen Sie über die Tasten  den gewünsch-
select range
[
ten Strombereich aus.
➭ Wechseln Sie jetzt über die Tasten   zum Menü Intervall-
oder Rampenfunktion. Starten Sie die jeweilige Funktion mit
OUT | ENTER.
14
).
out . off ] oder wieder aktivieren.
Kurzdarstellung
Kalibrierfunktion wählen
mA
ON/OFF
LIGHT
Strombereich wählen und für Festwertfunktion bestätigen
ZERO/SEL
0 ... 20  0 ... 24  4 ... 20
select range
ESC
Festwert ändern
15.00 mA   
OUT
ENTER
