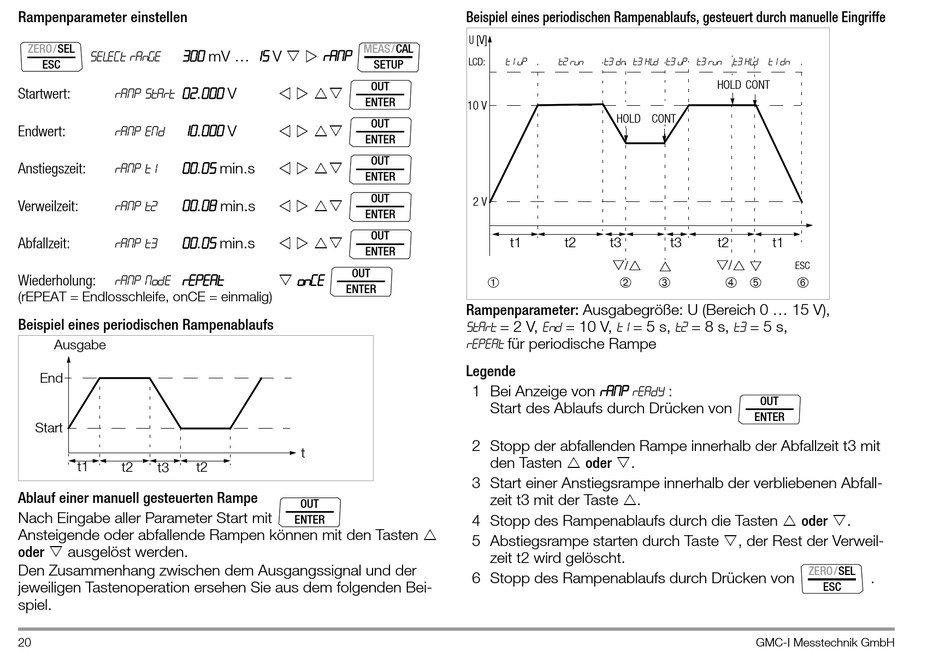

Rampenparameter einstellen
ZERO/SEL
300 mV ... 15 V ramp
seleCt range
ESC
02.000 V
Startwert:
ramp start
10.000 V
Endwert:
ramp emd
00.05 min.s
Anstiegszeit:
ramp t1
00.08 min.s
ramp t2
Verweilzeit:
00.05 min.s
Abfallzeit:
ramp t3
repeat
Wiederholung:
ramp mode
(rEPEAT = Endlosschleife, onCE = einmalig)
Beispiel eines periodischen Rampenablaufs
Ausgabe
End
Start
t1
t2
t2
t3
Ablauf einer manuell gesteuerten Rampe
Nach Eingabe aller Parameter Start mit
Ansteigende oder abfallende Rampen können mit den Tasten
oder ausgelöst werden.
Den Zusammenhang zwischen dem Ausgangssignal und der
jeweiligen Tastenoperation ersehen Sie aus dem folgenden Bei-
spiel.
20
MEAS/CAL
SETUP
OUT
ENTER
OUT
ENTER
OUT
ENTER
OUT
ENTER
OUT
ENTER
OUT
onCe
ENTER
t
OUT
ENTER
Beispiel eines periodischen Rampenablaufs, gesteuert durch manuelle Eingriffe
U [V]
t1 up
t2 run
t3 dn t3 hld t3 up t3 run t3 hld t1 dn
LCD:
10 V
HOLD CONT
2 V
t1
t2
t3
/
➀
➁
Rampenparameter: Ausgabegröße: U (Bereich 0 ... 15 V),
Start
= 2 V,
End
= 10 V,
t1
= 5 s,
repeat
für periodische Rampe
Legende
1 Bei Anzeige von ramp
ready
Start des Ablaufs durch Drücken von
2 Stopp der abfallenden Rampe innerhalb der Abfallzeit t3 mit
den Tasten oder .
3 Start einer Anstiegsrampe innerhalb der verbliebenen Abfall-
zeit t3 mit der Taste .
4 Stopp des Rampenablaufs durch die Tasten oder .
5 Abstiegsrampe starten durch Taste , der Rest der Verweil-
zeit t2 wird gelöscht.
6 Stopp des Rampenablaufs durch Drücken von
HOLD CONT
t3
t2
t1
/
ESC
➂
➃ ➄
➅
t2
= 8 s,
t3
= 5 s,
:
OUT
ENTER
ZERO/SEL
ESC
