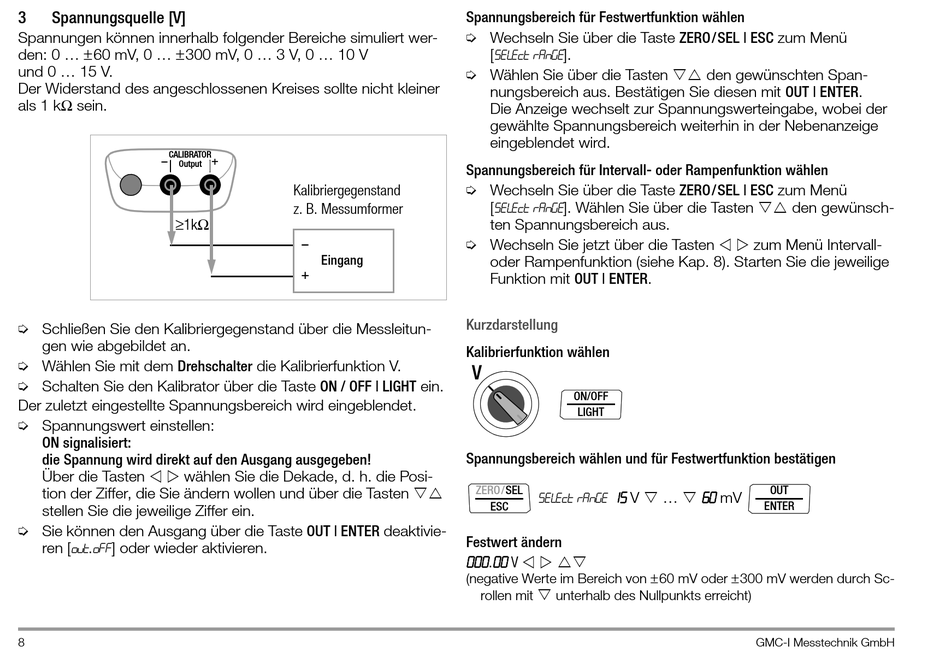

Spannungsquelle [V]

Spannungen können innerhalb folgender Bereiche simuliert wer-
den: 0 ... ±60 mV, 0 ... ±300 mV, 0 ... 3 V, 0 ... 10 V
und 0 ... 15 V.
Der Widerstand des angeschlossenen Kreises sollte nicht kleiner
als 1 kΩ sein.
CALIBRATOR
–
Output
≥1kΩ
➭ Schließen Sie den Kalibriergegenstand über die Messleitun-
gen wie abgebildet an.
➭ Wählen Sie mit dem Drehschalter die Kalibrierfunktion V.
➭ Schalten Sie den Kalibrator über die Taste ON / OFF | LIGHT ein.
Der zuletzt eingestellte Spannungsbereich wird eingeblendet.
➭ Spannungswert einstellen:
ON signalisiert:
die Spannung wird direkt auf den Ausgang ausgegeben!
Über die Tasten   wählen Sie die Dekade, d. h. die Posi-
tion der Ziffer, die Sie ändern wollen und über die Tasten 
stellen Sie die jeweilige Ziffer ein.
➭ Sie können den Ausgang über die Taste OUT | ENTER deaktivie-
out off
ren [ . ] oder wieder aktivieren.
8
+
Kalibriergegenstand
z. B. Messumformer
–
Eingang
+
Spannungsbereich für Festwertfunktion wählen
➭ Wechseln Sie über die Taste ZERO/SEL | ESC zum Menü
[ select range ].
➭ Wählen Sie über die Tasten  den gewünschten Span-
nungsbereich aus. Bestätigen Sie diesen mit OUT | ENTER.
Die Anzeige wechselt zur Spannungswerteingabe, wobei der
gewählte Spannungsbereich weiterhin in der Nebenanzeige
eingeblendet wird.
Spannungsbereich für Intervall- oder Rampenfunktion wählen
➭ Wechseln Sie über die Taste ZERO/SEL | ESC zum Menü
]. Wählen Sie über die Tasten  den gewünsch-
[ select range
ten Spannungsbereich aus.
➭ Wechseln Sie jetzt über die Tasten   zum Menü Intervall-
oder Rampenfunktion (siehe Kap. 8). Starten Sie die jeweilige
Funktion mit OUT | ENTER.
Kurzdarstellung
Kalibrierfunktion wählen
V
ON/OFF
LIGHT
Spannungsbereich wählen und für Festwertfunktion bestätigen
ZERO/SEL
15 V  ...  60 mV
select range
ESC
Festwert ändern
000.00 V   
(negative Werte im Bereich von ±60 mV oder ±300 mV werden durch Sc-

rollen mit unterhalb des Nullpunkts erreicht)
OUT
ENTER
