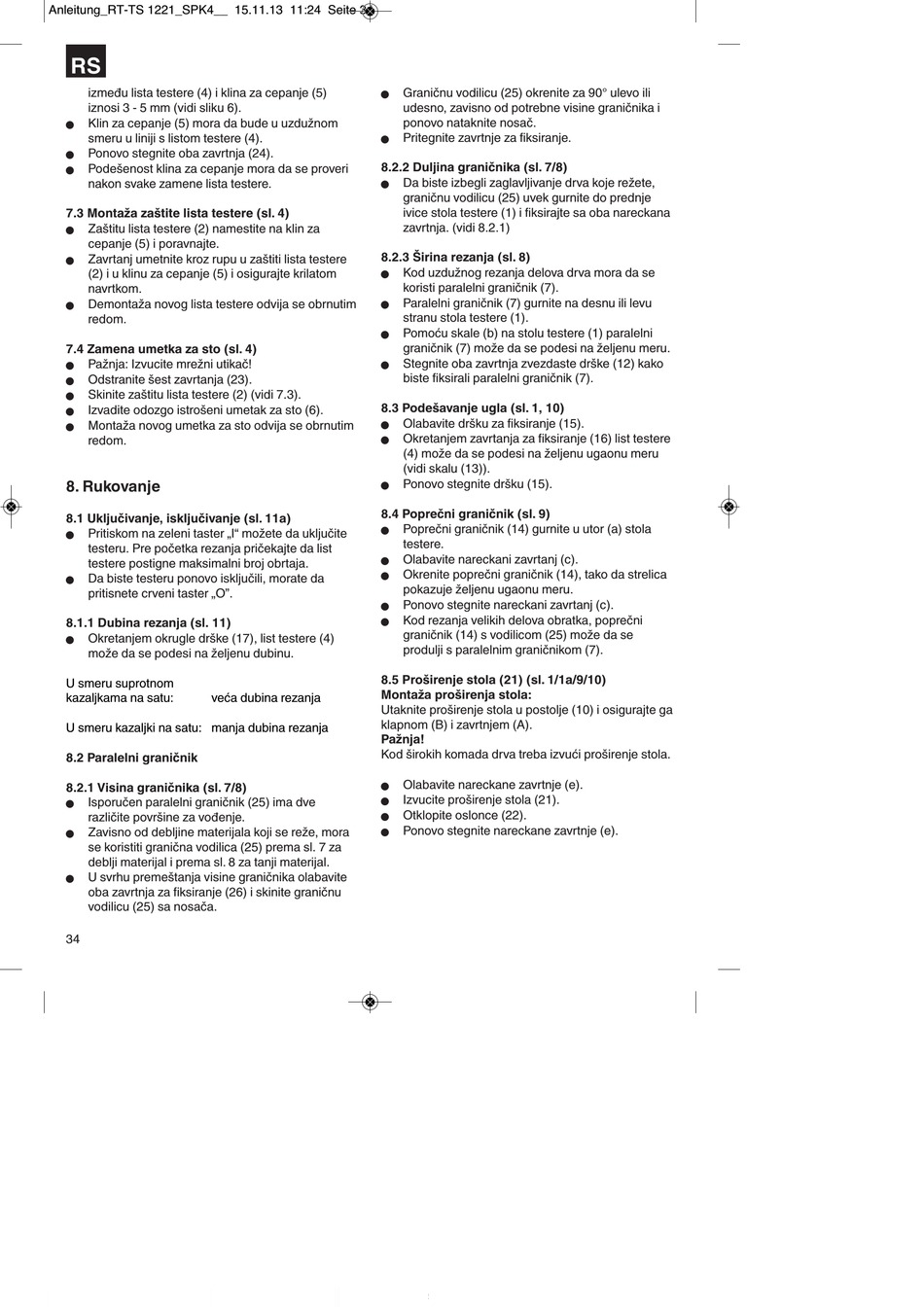

RS
između lista testere (4) i klina za cepanje (5)
iznosi 3 - 5 mm (vidi sliku 6).
Klin za cepanje (5) mora da bude u uzdužnom
n
smeru u liniji s listom testere (4).
Ponovo stegnite oba zavrtnja (24).
n
Podešenost klina za cepanje mora da se proveri
n
nakon svake zamene lista testere.
7.3 Montaža zaštite lista testere (sl. 4)
Zaštitu lista testere (2) namestite na klin za
n
cepanje (5) i poravnajte.
Zavrtanj umetnite kroz rupu u zaštiti lista testere
n
(2) i u klinu za cepanje (5) i osigurajte krilatom
navrtkom.
Demontaža novog lista testere odvija se obrnutim
n
redom.
7.4 Zamena umetka za sto (sl. 4)
Pažnja: Izvucite mrežni utikač!
n
Odstranite šest zavrtanja (23).
n
Skinite zaštitu lista testere (2) (vidi 7.3).
n
Izvadite odozgo istrošeni umetak za sto (6).
n
Montaža novog umetka za sto odvija se obrnutim
n
redom.
8. Rukovanje
8.1 Uključivanje, isključivanje (sl. 11a)
Pritiskom na zeleni taster „I" možete da uključite
n
testeru. Pre početka rezanja pričekajte da list
testere postigne maksimalni broj obrtaja.
Da biste testeru ponovo isključili, morate da
n
pritisnete crveni taster „O".
8.1.1 Dubina rezanja (sl. 11)
Okretanjem okrugle drške (17), list testere (4)
n
može da se podesi na željenu dubinu.
U smeru suprotnom
kazaljkama na satu: veća dubina rezanja
U smeru kazaljki na satu: manja dubina rezanja
8.2 Paralelni graničnik
8.2.1 Visina graničnika (sl. 7/8)
Isporučen paralelni graničnik (25) ima dve
n
različite površine za vođenje.
Zavisno od debljine materijala koji se reže, mora
n
se koristiti granična vodilica (25) prema sl. 7 za
deblji materijal i prema sl. 8 za tanji materijal.
U svrhu premeštanja visine graničnika olabavite
n
oba zavrtnja za fiksiranje (26) i skinite graničnu
vodilicu (25) sa nosača.
34
Graničnu vodilicu (25) okrenite za 90° ulevo ili
n
udesno, zavisno od potrebne visine graničnika i
ponovo nataknite nosač.
Pritegnite zavrtnje za fiksiranje.
n
8.2.2 Duljina graničnika (sl. 7/8)
Da biste izbegli zaglavljivanje drva koje režete,
n
graničnu vodilicu (25) uvek gurnite do prednje
ivice stola testere (1) i fiksirajte sa oba nareckana
zavrtnja. (vidi 8.2.1)
8.2.3 Širina rezanja (sl. 8)
Kod uzdužnog rezanja delova drva mora da se
n
koristi paralelni graničnik (7).
Paralelni graničnik (7) gurnite na desnu ili levu
n
stranu stola testere (1).
Pomoću skale (b) na stolu testere (1) paralelni
n
graničnik (7) može da se podesi na željenu meru.
Stegnite oba zavrtnja zvezdaste drške (12) kako
n
biste fiksirali paralelni graničnik (7).
8.3 Podešavanje ugla (sl. 1, 10)
Olabavite dršku za fiksiranje (15).
n
Okretanjem zavrtanja za fiksiranje (16) list testere
n
(4) može da se podesi na željenu ugaonu meru
(vidi skalu (13)).
Ponovo stegnite dršku (15).
n
8.4 Poprečni graničnik (sl. 9)
Poprečni graničnik (14) gurnite u utor (a) stola
n
testere.
Olabavite nareckani zavrtanj (c).
n
Okrenite poprečni graničnik (14), tako da strelica
n
pokazuje željenu ugaonu meru.
Ponovo stegnite nareckani zavrtanj (c).
n
Kod rezanja velikih delova obratka, poprečni
n
graničnik (14) s vodilicom (25) može da se
produlji s paralelnim graničnikom (7).
8.5 Proširenje stola (21) (sl. 1/1a/9/10)
Montaža proširenja stola:
Utaknite proširenje stola u postolje (10) i osigurajte ga
klapnom (B) i zavrtnjem (A).
Pažnja!
Kod širokih komada drva treba izvući proširenje stola.
Olabavite nareckane zavrtnje (e).
n
Izvucite proširenje stola (21).
n
Otklopite oslonce (22).
n
Ponovo stegnite nareckane zavrtnje (e).
n
