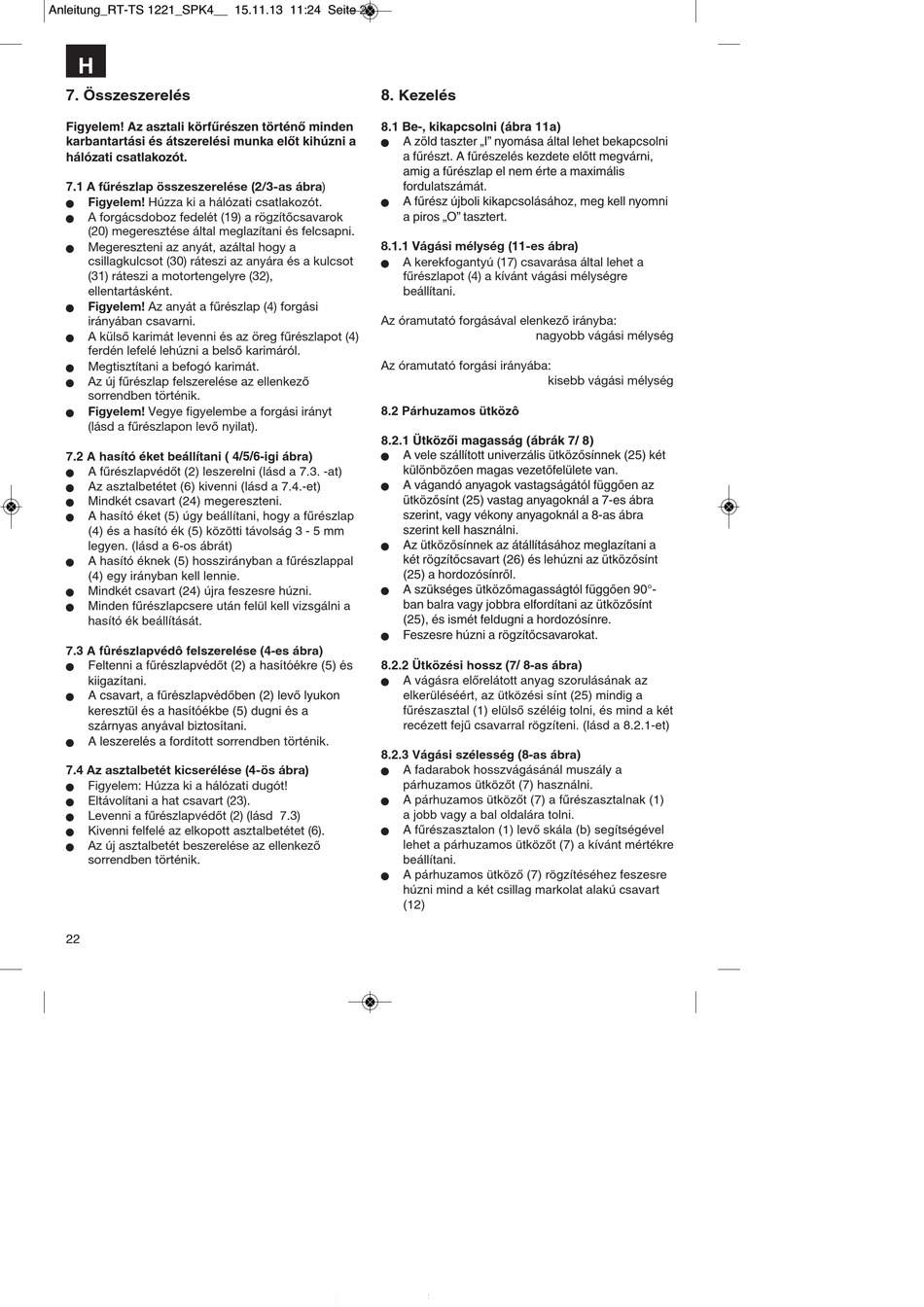

Anleitung_RT-TS 1221_SPK4__ 15.11.13 11:24 Seite 22
H
7. Összeszerelés
Figyelem! Az asztali körfűrészen történő minden
karbantartási és átszerelési munka előt kihúzni a
hálózati csatlakozót.
7.1 A fűrészlap összeszerelése (2/3-as ábra)
Figyelem! Húzza ki a hálózati csatlakozót.
n
A forgácsdoboz fedelét (19) a rögzítőcsavarok
n
(20) megeresztése által meglazítani és felcsapni.
Megereszteni az anyát, azáltal hogy a
n
csillagkulcsot (30) ráteszi az anyára és a kulcsot
(31) ráteszi a motortengelyre (32),
ellentartásként.
Figyelem! Az anyát a fűrészlap (4) forgási
n
irányában csavarni.
A külső karimát levenni és az öreg fűrészlapot (4)
n
ferdén lefelé lehúzni a belső karimáról.
Megtisztítani a befogó karimát.
n
Az új fűrészlap felszerelése az ellenkező
n
sorrendben történik.
Figyelem! Vegye figyelembe a forgási irányt
n
(lásd a fűrészlapon levő nyilat).
7.2 A hasító éket beállítani ( 4/5/6-igi ábra)
A fűrészlapvédœt (2) leszerelni (lásd a 7.3. -at)
n
Az asztalbetétet (6) kivenni (lásd a 7.4.-et)
n
Mindkét csavart (24) megereszteni.
n
A hasító éket (5) úgy beállítani, hogy a fűrészlap
n
(4) és a hasító ék (5) közötti távolság 3 - 5 mm
legyen. (lásd a 6-os ábrát)
A hasító éknek (5) hosszirányban a fűrészlappal
n
(4) egy irányban kell lennie.
Mindkét csavart (24) újra feszesre húzni.
n
Minden fűrészlapcsere után felül kell vizsgálni a
n
hasító ék beállítását.
7.3 A fûrészlapvédô felszerelése (4-es ábra)
Feltenni a fűrészlapvédőt (2) a hasítóékre (5) és
n
kiigazítani.
A csavart, a fűrészlapvédőben (2) levő lyukon
n
keresztül és a hasítóékbe (5) dugni és a
szárnyas anyával biztosítani.
A leszerelés a fordított sorrendben történik.
n
7.4 Az asztalbetét kicserélése (4-ös ábra)
Figyelem: Húzza ki a hálózati dugót!
n
Eltávolítani a hat csavart (23).
n
Levenni a fűrészlapvédőt (2) (lásd 7.3)
n
Kivenni felfelé az elkopott asztalbetétet (6).
n
Az új asztalbetét beszerelése az ellenkező
n
sorrendben történik.
22
8. Kezelés
8.1 Be-, kikapcsolni (ábra 11a)
A zöld taszter „I" nyomása által lehet bekapcsolni
n
a fűrészt. A fűrészelés kezdete előtt megvárni,
amig a fűrészlap el nem érte a maximális
fordulatszámát.
A fűrész újboli kikapcsolásához, meg kell nyomni
n
a piros „O" tasztert.
8.1.1 Vágási mélység (11-es ábra)
A kerekfogantyú (17) csavarása által lehet a
n
fűrészlapot (4) a kívánt vágási mélységre
beállítani.
Az óramutató forgásával elenkező irányba:
nagyobb vágási mélység
Az óramutató forgási irányába:
kisebb vágási mélység
8.2 Párhuzamos ütközô
8.2.1 Ütközői magasság (ábrák 7/ 8)
A vele szállított univerzális ütközősínnek (25) két
n
különbözően magas vezetőfelülete van.
A vágandó anyagok vastagságától függően az
n
ütközősínt (25) vastag anyagoknál a 7-es ábra
szerint, vagy vékony anyagoknál a 8-as ábra
szerint kell használni.
Az ütközősínnek az átállításához meglazítani a
n
két rögzítőcsavart (26) és lehúzni az ütközősínt
(25) a hordozósínről.
A szükséges ütközőmagasságtól függően 90°-
n
ban balra vagy jobbra elfordítani az ütközősínt
(25), és ismét feldugni a hordozósínre.
Feszesre húzni a rögzítőcsavarokat.
n
8.2.2 Ütközési hossz (7/ 8-as ábra)
A vágásra elœrelátott anyag szorulásának az
n
elkerüléséért, az ütközési sínt (25) mindig a
fűrészasztal (1) elülsœ széléig tolni, és mind a két
recézett fejű csavarral rögzíteni. (lásd a 8.2.1-et)
8.2.3 Vágási szélesség (8-as ábra)
A fadarabok hosszvágásánál muszály a
n
párhuzamos ütközœt (7) használni.
A párhuzamos ütközœt (7) a fűrészasztalnak (1)
n
a jobb vagy a bal oldalára tolni.
A fűrészasztalon (1) levœ skála (b) segítségével
n
lehet a párhuzamos ütközœt (7) a kívánt mértékre
beállítani.
A párhuzamos ütközœ (7) rögzítéséhez feszesre
n
húzni mind a két csillag markolat alakú csavart
(12)
