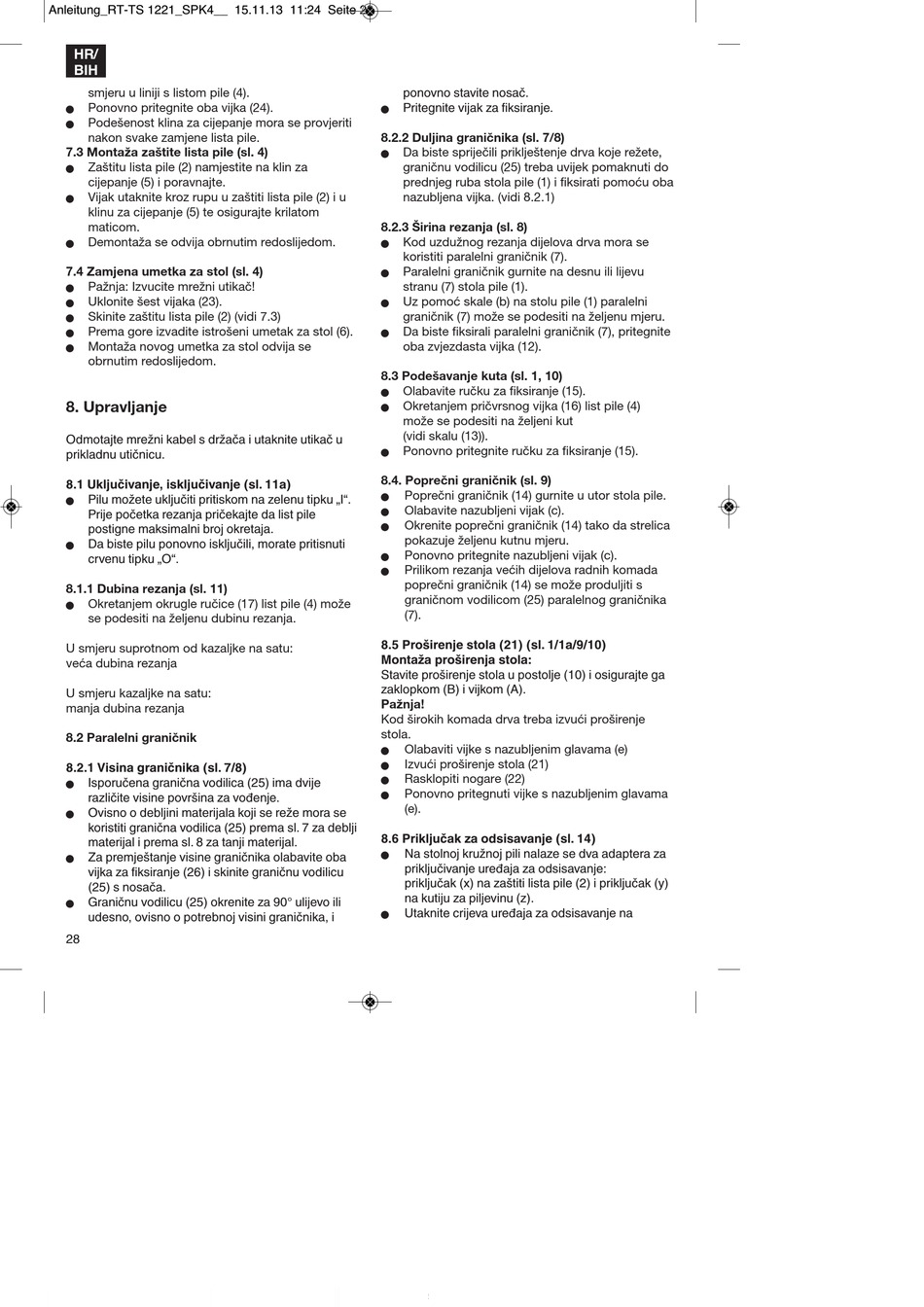

HR/
BIH
smjeru u liniji s listom pile (4).
Ponovno pritegnite oba vijka (24).
n
Podešenost klina za cijepanje mora se provjeriti
n
nakon svake zamjene lista pile.
7.3 Montaža zaštite lista pile (sl. 4)
Zaštitu lista pile (2) namjestite na klin za
n
cijepanje (5) i poravnajte.
Vijak utaknite kroz rupu u zaštiti lista pile (2) i u
n
klinu za cijepanje (5) te osigurajte krilatom
maticom.
Demontaža se odvija obrnutim redoslijedom.
n
7.4 Zamjena umetka za stol (sl. 4)
Pažnja: Izvucite mrežni utikač!
n
Uklonite šest vijaka (23).
n
Skinite zaštitu lista pile (2) (vidi 7.3)
n
Prema gore izvadite istrošeni umetak za stol (6).
n
Montaža novog umetka za stol odvija se
n
obrnutim redoslijedom.
8. Upravljanje
Odmotajte mrežni kabel s držača i utaknite utikač u
prikladnu utičnicu.
8.1 Uključivanje, isključivanje (sl. 11a)
Pilu možete uključiti pritiskom na zelenu tipku „I".
n
Prije početka rezanja pričekajte da list pile
postigne maksimalni broj okretaja.
Da biste pilu ponovno isključili, morate pritisnuti
n
crvenu tipku „O".
8.1.1 Dubina rezanja (sl. 11)
Okretanjem okrugle ručice (17) list pile (4) može
n
se podesiti na željenu dubinu rezanja.
U smjeru suprotnom od kazaljke na satu:
veća dubina rezanja
U smjeru kazaljke na satu:
manja dubina rezanja
8.2 Paralelni graničnik
8.2.1 Visina graničnika (sl. 7/8)
Isporučena granična vodilica (25) ima dvije
n
različite visine površina za vođenje.
Ovisno o debljini materijala koji se reže mora se
n
koristiti granična vodilica (25) prema sl. 7 za deblji
materijal i prema sl. 8 za tanji materijal.
Za premještanje visine graničnika olabavite oba
n
vijka za fiksiranje (26) i skinite graničnu vodilicu
(25) s nosača.
Graničnu vodilicu (25) okrenite za 90° ulijevo ili
n
udesno, ovisno o potrebnoj visini graničnika, i
28
ponovno stavite nosač.
Pritegnite vijak za fiksiranje.
n
8.2.2 Duljina graničnika (sl. 7/8)
Da biste spriječili priklještenje drva koje režete,
n
graničnu vodilicu (25) treba uvijek pomaknuti do
prednjeg ruba stola pile (1) i fiksirati pomoću oba
nazubljena vijka. (vidi 8.2.1)
8.2.3 Širina rezanja (sl. 8)
Kod uzdužnog rezanja dijelova drva mora se
n
koristiti paralelni graničnik (7).
Paralelni graničnik gurnite na desnu ili lijevu
n
stranu (7) stola pile (1).
Uz pomoć skale (b) na stolu pile (1) paralelni
n
graničnik (7) može se podesiti na željenu mjeru.
Da biste fiksirali paralelni graničnik (7), pritegnite
n
oba zvjezdasta vijka (12).
8.3 Podešavanje kuta (sl. 1, 10)
Olabavite ručku za fiksiranje (15).
n
Okretanjem pričvrsnog vijka (16) list pile (4)
n
može se podesiti na željeni kut
(vidi skalu (13)).
Ponovno pritegnite ručku za fiksiranje (15).
n
8.4. Poprečni graničnik (sl. 9)
Poprečni graničnik (14) gurnite u utor stola pile.
n
Olabavite nazubljeni vijak (c).
n
Okrenite poprečni graničnik (14) tako da strelica
n
pokazuje željenu kutnu mjeru.
Ponovno pritegnite nazubljeni vijak (c).
n
Prilikom rezanja većih dijelova radnih komada
n
poprečni graničnik (14) se može produljiti s
graničnom vodilicom (25) paralelnog graničnika
(7).
8.5 Proširenje stola (21) (sl. 1/1a/9/10)
Montaža proširenja stola:
Stavite proširenje stola u postolje (10) i osigurajte ga
zaklopkom (B) i vijkom (A).
Pažnja!
Kod širokih komada drva treba izvući proširenje
stola.
Olabaviti vijke s nazubljenim glavama (e)
n
Izvući proširenje stola (21)
n
Rasklopiti nogare (22)
n
Ponovno pritegnuti vijke s nazubljenim glavama
n
(e).
8.6 Priključak za odsisavanje (sl. 14)
Na stolnoj kružnoj pili nalaze se dva adaptera za
n
priključivanje uređaja za odsisavanje:
priključak (x) na zaštiti lista pile (2) i priključak (y)
na kutiju za piljevinu (z).
Utaknite crijeva uređaja za odsisavanje na
n
