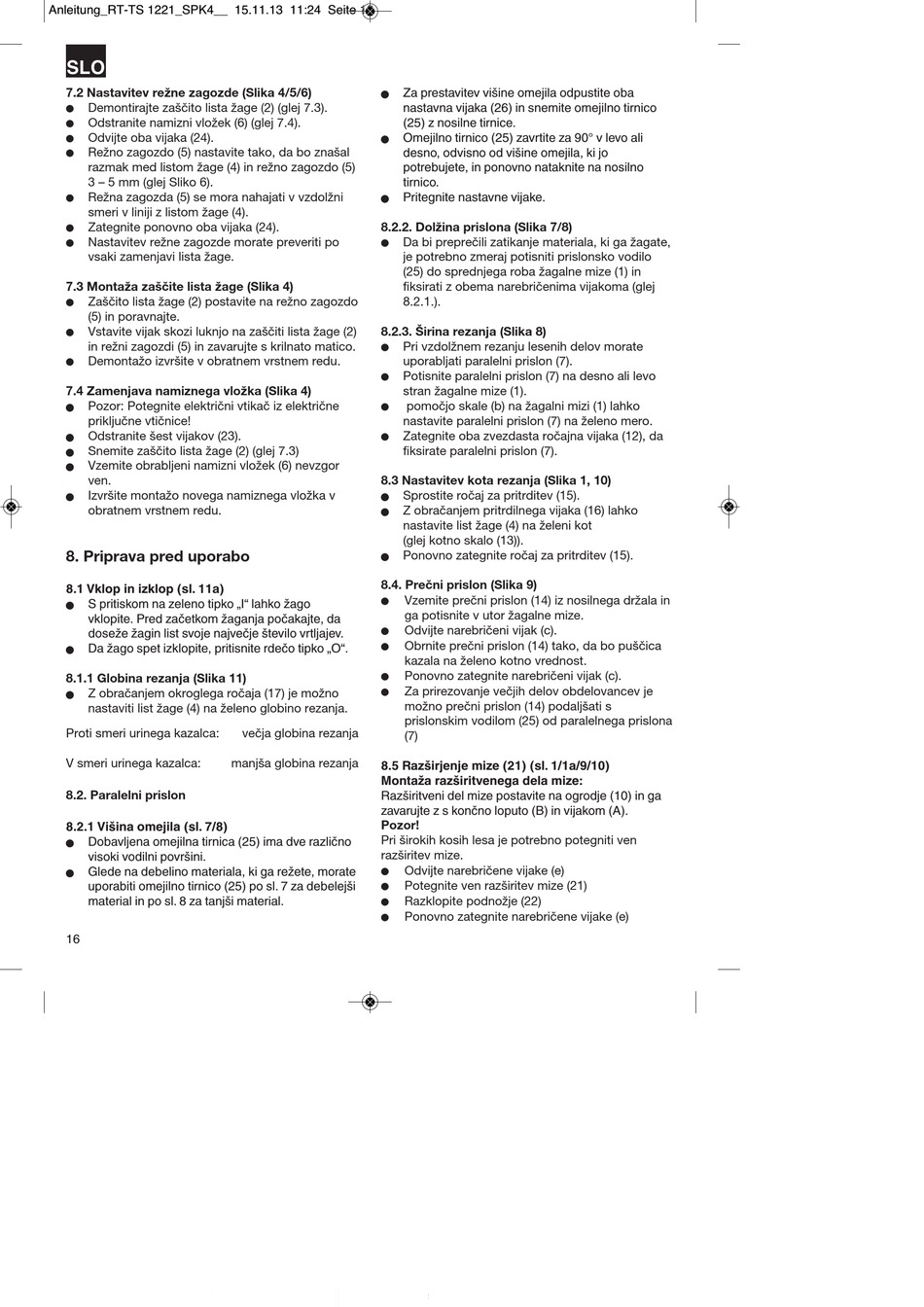

7.2 Nastavitev režne zagozde (Slika 4/5/6)
Demontirajte zaščito lista žage (2) (glej 7.3).
Odstranite namizni vložek (6) (glej 7.4).
Odvijte oba vijaka (24).
Režno zagozdo (5) nastavite tako, da bo znašal
razmak med listom žage (4) in režno zagozdo (5)
3 – 5 mm (glej Sliko 6).
Režna zagozda (5) se mora nahajati v vzdolžni
smeri v liniji z listom žage (4).
Zategnite ponovno oba vijaka (24).
Nastavitev režne zagozde morate preveriti po
vsaki zamenjavi lista žage.
7.3 Montaža zaščite lista žage (Slika 4)
Zaščito lista žage (2) postavite na režno zagozdo
(5) in poravnajte.
Vstavite vijak skozi luknjo na zaščiti lista žage (2)
in režni zagozdi (5) in zavarujte s krilnato matico.
Demontažo izvršite v obratnem vrstnem redu.
7.4 Zamenjava namiznega vložka (Slika 4)
Pozor: Potegnite električni vtikač iz električne
n
priključne vtičnice!
Odstranite šest vijakov (23).
n
Snemite zaščito lista žage (2) (glej 7.3)
n
Vzemite obrabljeni namizni vložek (6) nevzgor
n
ven.
Izvršite montažo novega namiznega vložka v
n
obratnem vrstnem redu.

8. Priprava pred uporabo

8.1 Vklop in izklop (sl. 11a)
S pritiskom na zeleno tipko „I" lahko žago
n
vklopite. Pred začetkom žaganja počakajte, da
doseže žagin list svoje največje število vrtljajev.
Da žago spet izklopite, pritisnite rdečo tipko „O".
n
8.1.1 Globina rezanja (Slika 11)
Z obračanjem okroglega ročaja (17) je možno
n
nastaviti list žage (4) na želeno globino rezanja.
Proti smeri urinega kazalca:
V smeri urinega kazalca:
8.2. Paralelni prislon
8.2.1 Višina omejila (sl. 7/8)
Dobavljena omejilna tirnica (25) ima dve različno
n
visoki vodilni površini.
Glede na debelino materiala, ki ga režete, morate
n
uporabiti omejilno tirnico (25) po sl. 7 za debelejši
material in po sl. 8 za tanjši material.
16
Za prestavitev višine omejila odpustite oba
n
nastavna vijaka (26) in snemite omejilno tirnico
(25) z nosilne tirnice.
Omejilno tirnico (25) zavrtite za 90° v levo ali
n
desno, odvisno od višine omejila, ki jo
potrebujete, in ponovno nataknite na nosilno
tirnico.
Pritegnite nastavne vijake.
n
8.2.2. Dolžina prislona (Slika 7/8)
Da bi preprečili zatikanje materiala, ki ga žagate,
je potrebno zmeraj potisniti prislonsko vodilo
(25) do sprednjega roba žagalne mize (1) in
fiksirati z obema narebričenima vijakoma (glej
8.2.1.).
8.2.3. Širina rezanja (Slika 8)
Pri vzdolžnem rezanju lesenih delov morate
uporabljati paralelni prislon (7).
Potisnite paralelni prislon (7) na desno ali levo
stran žagalne mize (1).
nastavite paralelni prislon (7) na želeno mero.
Zategnite oba zvezdasta ročajna vijaka (12), da
fiksirate paralelni prislon (7).
8.3 Nastavitev kota rezanja (Slika 1, 10)
Sprostite ročaj za pritrditev (15).
n
Z obračanjem pritrdilnega vijaka (16) lahko
n
nastavite list žage (4) na želeni kot
(glej kotno skalo (13)).
Ponovno zategnite ročaj za pritrditev (15).
n
8.4. Prečni prislon (Slika 9)
Vzemite prečni prislon (14) iz nosilnega držala in
ga potisnite v utor žagalne mize.
Odvijte narebričeni vijak (c).
Obrnite prečni prislon (14) tako, da bo puščica
kazala na želeno kotno vrednost.
Ponovno zategnite narebričeni vijak (c).
Za prirezovanje večjih delov obdelovancev je
možno prečni prislon (14) podaljšati s
prislonskim vodilom (25) od paralelnega prislona
večja globina rezanja
(7)
manjša globina rezanja
8.5 Razširjenje mize (21) (sl. 1/1a/9/10)
Montaža razširitvenega dela mize:
Razširitveni del mize postavite na ogrodje (10) in ga
zavarujte z s končno loputo (B) in vijakom (A).
Pozor!
Pri širokih kosih lesa je potrebno potegniti ven
razširitev mize.
Odvijte narebričene vijake (e)
Potegnite ven razširitev mize (21)
Razklopite podnožje (22)
Ponovno zategnite narebričene vijake (e)
pomočjo skale (b) na žagalni mizi (1) lahko
