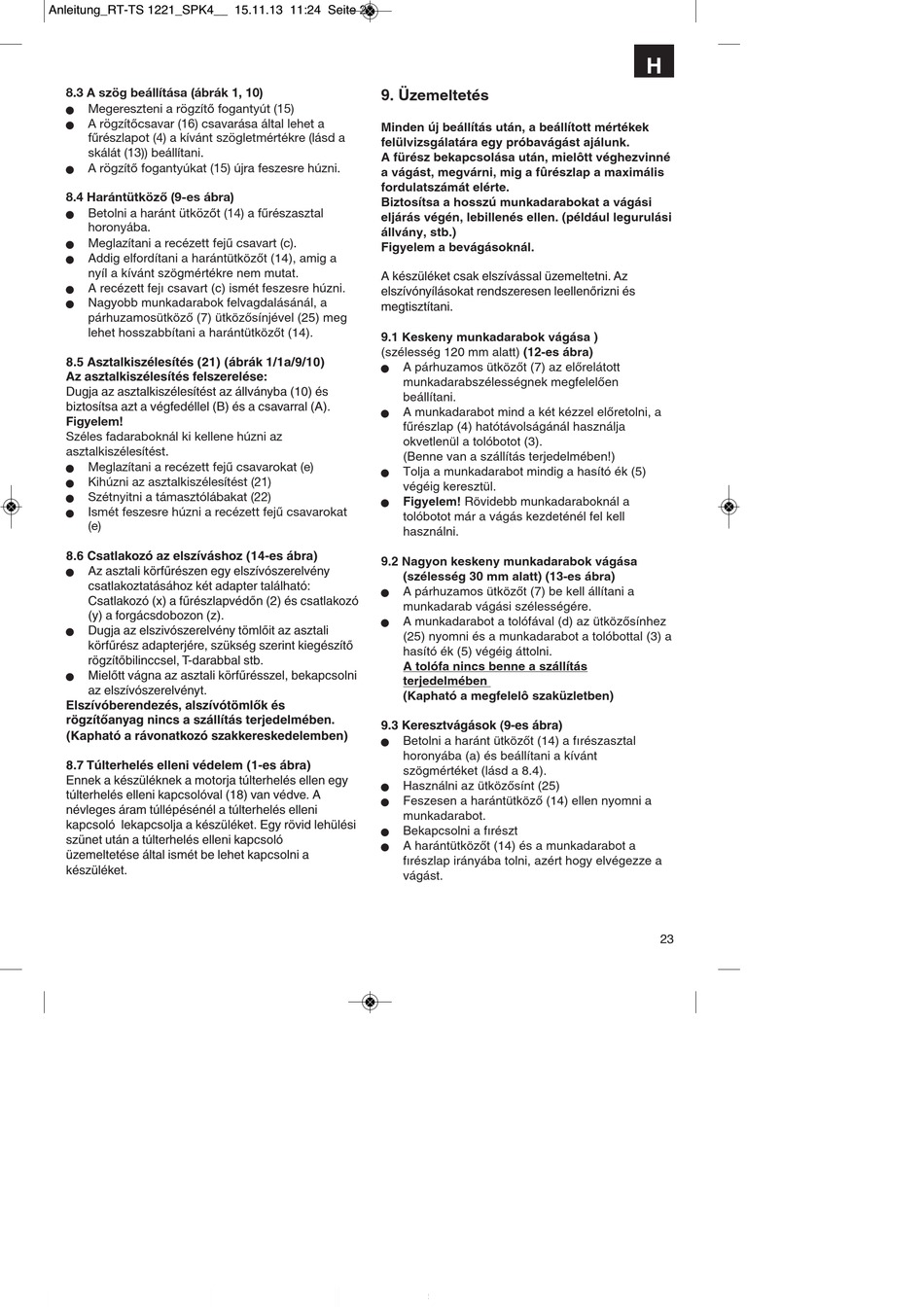

8.3 A szög beállítása (ábrák 1, 10)
Megereszteni a rögzítő fogantyút (15)
n
A rögzítőcsavar (16) csavarása által lehet a
n
fűrészlapot (4) a kívánt szögletmértékre (lásd a
skálát (13)) beállítani.
A rögzítő fogantyúkat (15) újra feszesre húzni.
n
8.4 Harántütköző (9-es ábra)
Betolni a haránt ütközőt (14) a fűrészasztal
n
horonyába.
Meglazítani a recézett fejű csavart (c).
n
Addig elfordítani a harántütközœt (14), amig a
n
nyíl a kívánt szögmértékre nem mutat.
A recézett fejı csavart (c) ismét feszesre húzni.
n
Nagyobb munkadarabok felvagdalásánál, a
n
párhuzamosütközœ (7) ütközœsínjével (25) meg
lehet hosszabbítani a harántütközœt (14).
8.5 Asztalkiszélesítés (21) (ábrák 1/1a/9/10)
Az asztalkiszélesítés felszerelése:
Dugja az asztalkiszélesítést az állványba (10) és
biztosítsa azt a végfedéllel (B) és a csavarral (A).
Figyelem!
Széles fadaraboknál ki kellene húzni az
asztalkiszélesítést.
Meglazítani a recézett fejű csavarokat (e)
n
Kihúzni az asztalkiszélesítést (21)
n
Szétnyitni a támasztólábakat (22)
n
Ismét feszesre húzni a recézett fejű csavarokat
n
(e)
8.6 Csatlakozó az elszíváshoz (14-es ábra)
Az asztali körfűrészen egy elszívószerelvény
n
csatlakoztatásához két adapter található:
Csatlakozó (x) a fűrészlapvédőn (2) és csatlakozó
(y) a forgácsdobozon (z).
Dugja az elszivószerelvény tömlőit az asztali
n
körfűrész adapterjére, szükség szerint kiegészítő
rögzítőbilinccsel, T-darabbal stb.
Mielőtt vágna az asztali körfűrésszel, bekapcsolni
n
az elszívószerelvényt.
Elszívóberendezés, alszívótömlők és
rögzítőanyag nincs a szállítás terjedelmében.
(Kapható a rávonatkozó szakkereskedelemben)
8.7 Túlterhelés elleni védelem (1-es ábra)
Ennek a készüléknek a motorja túlterhelés ellen egy
túlterhelés elleni kapcsolóval (18) van védve. A
névleges áram túllépésénél a túlterhelés elleni
kapcsoló lekapcsolja a készüléket. Egy rövid lehülési
szünet után a túlterhelés elleni kapcsoló
üzemeltetése által ismét be lehet kapcsolni a
készüléket.
9. Üzemeltetés
Minden új beállítás után, a beállított mértékek
felülvizsgálatára egy próbavágást ajálunk.
A fürész bekapcsolása után, mielôtt véghezvinné
a vágást, megvárni, mig a fûrészlap a maximális
fordulatszámát elérte.
Biztosítsa a hosszú munkadarabokat a vágási
eljárás végén, lebillenés ellen. (például legurulási
állvány, stb.)
Figyelem a bevágásoknál.
A készüléket csak elszívással üzemeltetni. Az
elszívónyílásokat rendszeresen leellenőrizni és
megtisztítani.
9.1 Keskeny munkadarabok vágása )
(szélesség 120 mm alatt) (12-es ábra)
A párhuzamos ütközœt (7) az elœrelátott
n
munkadarabszélességnek megfelelœen
beállítani.
A munkadarabot mind a két kézzel elœretolni, a
n
fűrészlap (4) hatótávolságánál használja
okvetlenül a tolóbotot (3).
(Benne van a szállítás terjedelmében!)
Tolja a munkadarabot mindig a hasító ék (5)
n
végéig keresztül.
Figyelem! Rövidebb munkadaraboknál a
n
tolóbotot már a vágás kezdeténél fel kell
használni.
9.2 Nagyon keskeny munkadarabok vágása
(szélesség 30 mm alatt) (13-es ábra)
A párhuzamos ütközœt (7) be kell állítani a
n
munkadarab vágási szélességére.
A munkadarabot a tolófával (d) az ütközœsínhez
n
(25) nyomni és a munkadarabot a tolóbottal (3) a
hasító ék (5) végéig áttolni.
A tolófa nincs benne a szállítás
terjedelmében
(Kapható a megfelelô szaküzletben)
9.3 Keresztvágások (9-es ábra)
Betolni a haránt ütközœt (14) a fırészasztal
n
horonyába (a) és beállítani a kívánt
szögmértéket (lásd a 8.4).
Használni az ütközœsínt (25)
n
Feszesen a harántütközœ (14) ellen nyomni a
n
munkadarabot.
Bekapcsolni a fırészt
n
A harántütközœt (14) és a munkadarabot a
n
fırészlap irányába tolni, azért hogy elvégezze a
vágást.
