X.
Relative Einschaltdauer.
Die relative Einschaltdauer ist der auf eine
Einschaltdauer von 10 Minuten bezogene
Prozentsatz der Zeit, die die
Schweißmaschine bei einer bestimmten
Stromstärke arbeiten kann, ohne sich zu
überhitzen.
I2.
Schweißstrom.
U2.
Sekundärspannung bei Schweißstrom I2.
U1.
Nennspannung.
1~ 50/60Hz
Einiphasige Stromversorgung 50
oder 60Hz.
I
Max
Maximale Stromaufnahme bei entsprechen-
1
dem
Strom I
und Spannung U
2
I
eff
Maximale effektive Stromaufnahme unter
1
Berücksichtigung der relativen
Einschaltdauer.
Normalerweise entspricht dieser Wert dem
Bemessungsstrom der Sicherung (träge),
die zum Schutz des Geräts zu verwenden
ist.
IP23
Schutzart des Gehäuses.
Die zweite Ziffer 3 gibt an, dass dieses
Gerät bei Niederschlägen im Freien gela
gert, jedoch nicht ohne geeigneten Schutz
betrieben werden darf.
S
Geeignet zum Betrieb in Umgebungen mit
erhöhter Gefährdung.
HINWEIS: Die Schweißmaschine ist außerdem für den
D
A
Betrieb in Umgebungen mit Verunreinigungsgrad 3 kon-
zipiert. (Siehe IEC 664).

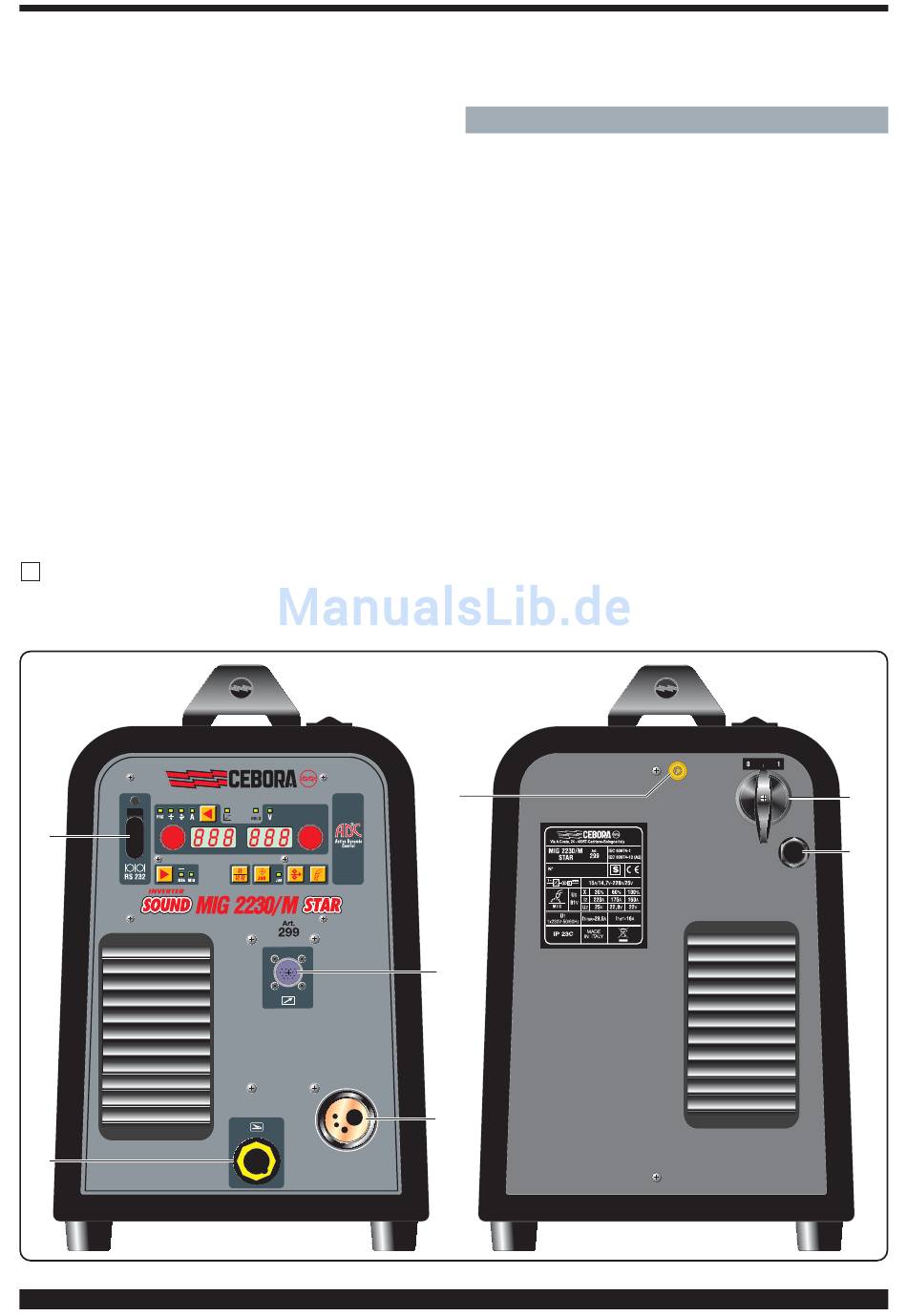

3 BESCHREIBUNG DER STROMQUELLE (Abb. 1)
A – Steckdose: Sie dient zum Anschließen des
Massekabels.
B – Zentralanschluss: Zum Anschließen des
Schweißbrenners.
C – Steckvorrichtung: Zum Anschließen der Fernregler
und des Steuerkabels des Push-Pull-Brenners Art.
2003.
D – Steckvorrichtung: Der Stecker vom Typ DB9
(RS232) dient zum Aktualisieren der Programme des
.
Mikroprozessors.
2
E– EIN-AUS-Schalter.
F – Netzkabel.
G – Gasschlauch.
3.1 BESCHREIBUNG DER SCHUTZEINRICHTUNGEN.
3.1.1 Sicherheitsverriegelung
Im Falle von Fehlfunktionen erscheint möglicherweise auf
dem Display AL eine blinkenden Zahl, die folgende
Bedeutung hat:
52 =
53 =
56 =
G
C
B
Abb. 1
Starttaster während des Zündens betätigt.
Starttaster während des Zurücksetzens des
Thermostaten betätigt.
Langanhaltender Kurzschluss zwischen
Schweißdraht und Werkstück.
E
F
15
