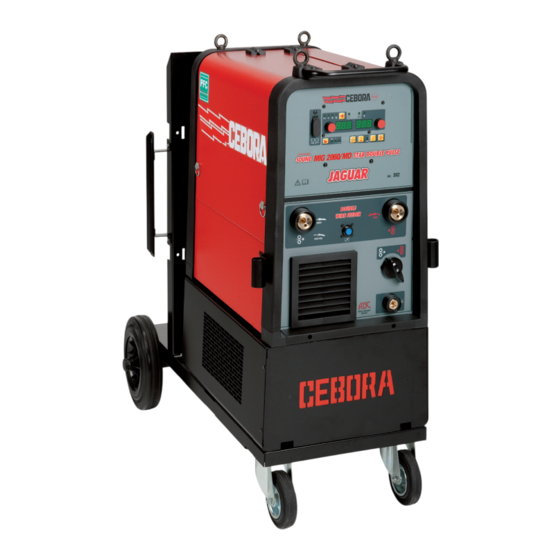

Cebora Jaguar Sound MIG 2060/MD STAR DOUBLE PULSE Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Cebora Anleitungen
  4. Schweißgeräte
  5. SOUND MIG 2060/MD STAR Double Pulse
  6. Betriebsanleitung
Cebora Jaguar Sound MIG 2060/MD STAR DOUBLE PULSE Betriebsanleitung

Cebora Jaguar Sound MIG 2060/MD STAR DOUBLE PULSE Betriebsanleitung

Drahtschweissmaschine
Vorschau ausblenden Andere Handbücher für Jaguar Sound MIG 2060/MD STAR DOUBLE PULSE:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 18

Quicklinks

Diese Anleitung herunterladen
IT
-MANUALE DI ISTRUZIONI PER SALDATRICE A FILO
EN
-INSTRUCTION MANUAL FOR WIRE WELDING MACHINE
DE
-BETRIEBSANLEITUNG FÜR DRAHTSCHWEISSMASCHINE
FR
-MANUEL D'INSTRUCTIONS POUR POSTE A SOUDER A FIL
Schémas électriques et liste des pièces de rechange / Cf. Annexe
ES
-MANUAL DE INSTRUCCIONES PARA SOLDADORA DE HILO
PT
-MANUAL DE INSTRUÇÕES PARA MÁQUINA DE SOLDAR A FIO
Esquemas elétricos e lista de peças sobresselentes / Veja Anexo
FI
-KÄYTTÖOPAS MIG-HITSAUSKONEELLE
DA
-INSTRUKTIONSMANUAL FOR SVEJSEAPPARAT TIL TRÅDSVEJSNING
NL
-GEBRUIKSAANWIJZING VOOR MIG-LASMACHINE
Elektrische Schema's En Lijst Van Reserveonderdelen / Zie bijlage
SV
-INSTRUKTIONSMANUAL FÖR TRÅDSVETS
EL
-
ODHGOS CRHSEWS GIA SUSKEUHV SUGKOLLHSHS ME NHMA
ΗΛΕΚΤΡΙΚΑ ΔΙΑΓΡΑΜΜΑΤΑ & ΚΑΤΑΛΟΓΟΣ ΑΝΤΑΛΛΑΚΤΙΚΩΝ /Βλέπε ΠΑΡΑΡΤΗΜΑ
3300311/E
All manuals and user guides at all-guides.com
Parti di ricambio e schemi elettrici / vedi Allegato
Spare parts and wiring diagrams / see Annex
Schaltpläne und Ersatzteilliste / Siehe Anlage
Esquemas eléctricos & lista recambios / Ver Anexo
Sähkökaaviot & varaosaluettelo / Ks.Liite
El-diagrammer & liste over reservedele / Se Bilag
Elscheman och reservdelslista / Se Bilaga
pag. 2
page 10
seite 18
page 26
pag. 34
pag. 42
sivu. 50
side.58
pag.66
sid.74
.82
sel
24/01/2020
