5.3 Sensor-Anschlussgehäuse
Sensor: PIN1 bis PIN10
Kabel: min. 9 Adern
Mindestquerschnitt: min. 0,5 mm
Max. Kabellänge: 50 m (164 ft.)
(Zone-2/22-Versionen mit
Konstantleistungsverfahren maximal
25 m (82 ft.))
Kabelverbindung 1:1 am Remote-Gehäuse
(PIN 6 nicht belegt)
Der Kabelschirm ist einseitig in der Metall-Kabelverschrau-
bung des Sensor-Anschlussgehäuses aufzulegen.
Zone 2/22-Versionen: II 3G EEx nA II T4
II 3D IP 66 T 150 °C
T
Umg
T
Medium
Bitte beachten Sie den Inhalt der Herstellererklärung im
Anhang.
5.4

Anschluss Analog/HART-Modul der Standard- und Zone 2/22-Versionen

11 Schirm
12 + I Analogausgang/HART
out
13 – I Analogausgang/HART
out
14 + 24 V für externe Versorgung, 30 mA max.
15 GND 24 V (Masse)
16 D 1 Digitalausgang
out
17 D 2 Digitalausgang
out
18 GND D (Masse D
out
19 D 1 Digitaleingang
in
20 D 2 Digitaleingang
in
21 GND D (Masse D
in in
22 Schirm
WICHTIG
Der Anschlussbereich der explosionsgeschützten Ausführun-
gen gemäß ATEX/GOST Zone 0/1/21 und FM/CSA ist in
Kapitel 6 "Elektrische Installation in explosionsgefährdeten Be-
reichen" beschrieben.
42/14-40-DE Thermischer Masse-Durchflussmesser FMT500-IG (Sensyflow iG)
Elektrische Installation der Standard- und Kat. 3 (Zone 2/22)-Versionen
= -20...+ 80 °C
= -20...+150 °C
1 + 2)
out
1 + 2)

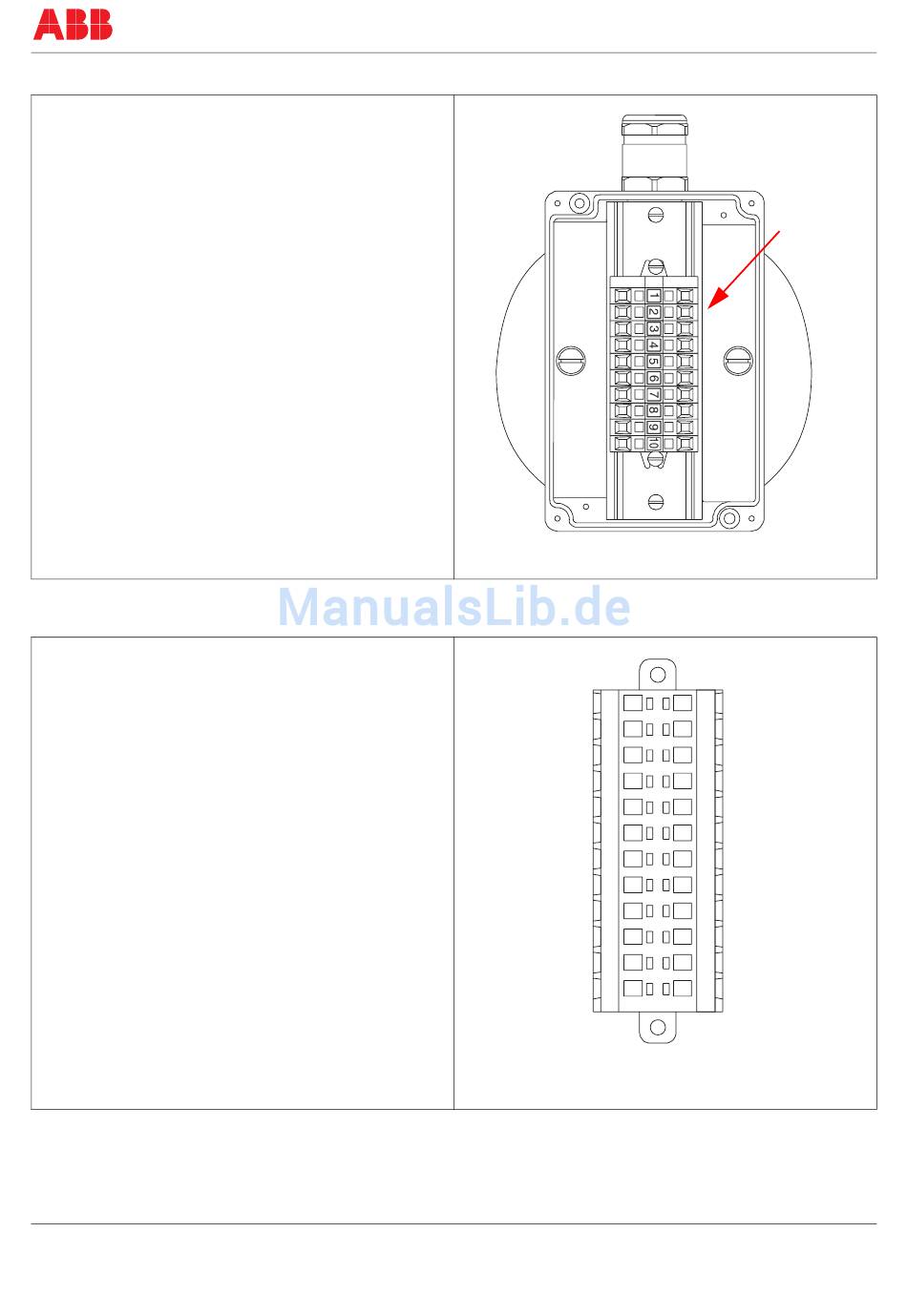

Bild 5-3 Sensor-Anschlussgehäuse
11
12
13
14
15
16
17
18
19
20
21
22
Bild 5-4 Anschluss Analog/HART-Modul der
Standard- und Zone 2/22-Versionen
Anschluss
Sensorkabel
11
12
13
14
15
16
17
18
19
20
21
22
31
